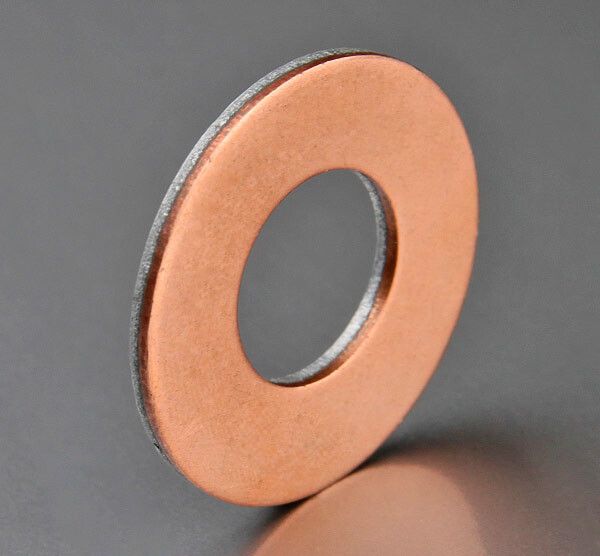

Шайба алюмомедная ШАМ 17/8.5 М8 КВТ 58750

Шайба алюмомедная ШАМ 17/8,5 от КВТ (арт. 58750) - это биметаллическая прокладка, предназначенная для надёжного соединения алюминиевых наконечников с медными шинами и клеммами, предотвращающая гальваническую коррозию. Упаковка из 100 штук удобна для ремонта и массового монтажа.

Назначение и область применения

Шайба алюмомедная ШАМ 17/8,5 используется для создания безопасного электрического контакта между алюминиевыми проводниками и медными элементами. Применяется там, где требуется соединить алюминиевый наконечник с медной шиной, клеммой или зажимом - например, в распределительных щитах, трансформаторах, коммутационных аппаратах и на подстанциях. Является экономичной заменой полноценным алюмомедным наконечникам, особенно при ремонте или модернизации существующих цепей.

Технические характеристики

• Наружный диаметр: 17 мм
• Внутренний диаметр: 8,5 мм - соответствует метрической резьбе M8
• Толщина: 1 мм
• Материал: слои электротехнического алюминия АД1 и меди М1, соединённые на молекулярном уровне
• Сечение жилы: 25 мм2 - оптимально для проводов этого сечения
• Рабочее напряжение: до 1 кВ (не более! Несмотря на указание 35 кВ в характеристиках, реальное применение ограничено 1 кВ согласно описанию производителя)
• Защитное покрытие: отсутствует - поверхность необработана, требует осторожного обращения
• Нормативный документ: ТУ 1680-040-9728-4872-2010

Совместимость и монтаж

Шайба алюмомедная ШАМ 17/8,5 совместима с любыми алюминиевыми наконечниками, имеющими внутреннее отверстие Ø8,5 мм под болт M8. Для правильной сборки:

• Медную сторону шайбы устанавливайте строго против медной шины или клеммы
• Алюминиевую сторону - против алюминиевого наконечника
• Затягивайте винт с усилием, рекомендованным для M8 (обычно 10–14 Нм), чтобы обеспечить плотный контакт без деформации
• Избегайте перегрузки - не используйте с проводами большего сечения, чем указано (25 мм2)

Безопасность и стандарты

Шайба алюмомедная ШАМ 17/8,5 изготовлена по техническим условиям ТУ 1680-040-9728-4872-2010. Благодаря молекулярному соединению слоёв алюминия и меди, она полностью исключает образование гальванической пары, которая вызывает окисление, нагрев и выход из строя контактов. Это повышает безопасность и долговечность соединений в условиях повышенной влажности или температурных колебаний.

Преимущества

• Экономия: одна шайба заменяет дорогостоящий алюмомедный наконечник
• Универсальность: подходит для множества наконечников с отверстием M8
• Надёжность: исключение гальванической коррозии продлевает срок службы контакта
• Простота монтажа: легко устанавливается в уже собранные соединения
• Подходит для оперативного ремонта: компактная форма позволяет использовать её даже в ограниченном пространстве

Ограничения применения

• Не предназначена для работы выше 1 кВ - несмотря на указание 35 кВ в характеристиках, производитель явно ограничивает использование до 1 кВ
• Не имеет защитного покрытия - храните в сухом месте, избегайте воздействия влаги перед монтажом
• Не применяйте в средах с высокой агрессивностью (например, химически активные производства) без дополнительной защиты
• Не подходит для многожильных проводов меньшего сечения - риск плохого контакта из-за недостаточной площади соприкосновения

Примеры использования

• Подключение алюминиевой шины к медной клемме в распределительном щите
• Замена повреждённого наконечника на воздушной ЛЭП при аварийном ремонте
• Обустройство заземления в промышленных объектах с алюминиевыми проводниками и медными контурными шинами
• Модернизация старых систем питания, где необходимо сохранить алюминиевые провода, но подключить их к новым медным автоматам

Практические советы

• Перед установкой проверьте, что отверстие в наконечнике точно соответствует Ø8,5 мм - малейший люфт снижает надёжность контакта
• Не используйте шайбу в качестве самостоятельного проводника - она работает только как переходник между двумя материалами
• При использовании в условиях вибрации (например, на станках) дополнительно зафиксируйте соединение контргайкой
• Храните упаковку закрытой - необработанная поверхность подвержена окислению при длительном контакте с воздухом
• Для массовой замены наконечников - заказывайте сразу упаковку из 100 штук; это выгоднее и практичнее для ремонтных бригад
