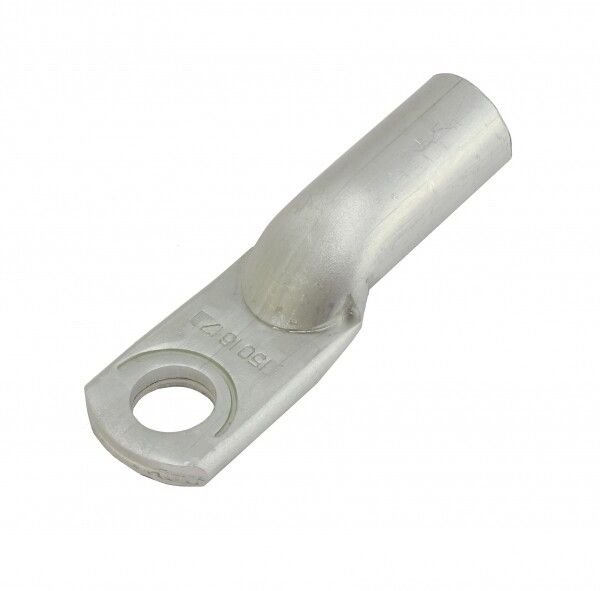

Наконечник алюминиевый PROxima ТА-16-8-5,4 16 мм² М8 EKF dl-16-8-5,4

Наконечник силовой алюминиевый ТА-16-8-5,4 от EKF PROxima предназначен для надёжного оконцевания алюминиевых жил кабелей и проводов сечением 16 мм2 с последующим болтовым соединением. Артикул dl-16-8-5,4 обеспечивает совместимость с оборудованием и шинами при использовании метода опрессовки.

Назначение и область применения

Наконечник силовой алюминиевый ТА-16-8-5,4 используется для оконцевания алюминиевых проводников перед их подключением к контактным элементам оборудования - например, автоматическим выключателям, рубильникам, шинным коллекторам или трансформаторам. Применяется в распределительных устройствах, энергообъектах, промышленном оснащении и системах питания с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение кабеля: 16 мм2
• Материал: алюминий марки АД1
• Диаметр отверстия: 8,4 мм
• Наружный диаметр: 10 мм
• Форма поперечного сечения: круглая
• Количество отверстий: одно
• Номинальное напряжение: 35 кВ
• Способ монтажа: опрессовка
• Исполнение: прямое
• Цвет: серый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Наконечник силовой алюминиевый ТА-16-8-5,4 совместим с кабелями и проводами, имеющими алюминиевую жилу сечением 16 мм2. Для установки требуется специальный пресс для опрессовки с матрицей, подходящей под диаметр 8,4 мм и форму наконечника. Перед опрессовкой необходимо снять изоляцию на длину, равную глубине гильзы наконечника - рекомендуется использовать инструмент с регулировкой глубины зачистки.

Безопасность и стандарты

Производство наконечника ТА-16-8-5,4 выполнено в соответствии с требованиями ГОСТ 9581-80. Напряжение 35 кВ позволяет применять изделие в высоковольтных сетях. Материал АД1 обеспечивает устойчивость к электрохимической коррозии и механическому воздействию при длительной нагрузке.

Преимущества

• Штампованные маркировки типа и бренда на каждом наконечнике исключают путаницу при сборке и обслуживании.
• Обязательное снятие фаски на входе жилы снижает риск повреждения алюминиевой жилы при заправке.
• Высокая точность геометрических параметров гарантирует плотное прилегание к болтовым зажимам без люфта.
• Алюминий марки АД1 имеет хорошую электропроводность и долговечность в условиях повышенной влажности и температурных перепадов.

Ограничения применения

• Не применяется для медных жил - использование с медными проводами вызывает гальваническую коррозию и потерю контакта.
• Запрещена установка без предварительной опрессовки - просто затянутый на болт наконечник не обеспечит надёжного соединения.
• Не предназначен для мобильных или частых вибрационных нагрузок без дополнительной фиксации.
• Работает только при соблюдении требований к усилию опрессовки - недостаточное давление приведёт к плохому контакту.

Примеры использования

• Подключение алюминиевого кабеля ААБл к шинной системе в КРУ 6–10 кВ.
• Оконцевание жилы в распределительном щите промышленного цеха с нагрузкой до 100 А.
• Соединение выводов трансформатора с медной шиной через переходной наконечник (при наличии переходной площадки).
• Монтаж в силовых пунктах на объектах ЖКХ, где используются алюминиевые сети.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (8,4 мм) болта или зажима - не используйте более крупные болты, чтобы избежать деформации.
• Выбирайте пресс с матрицей, рассчитанной именно для алюминиевых наконечников - отличаются от медных по форме и давлению.
• После опрессовки проверните наконечник на жиле - он не должен проворачиваться свободно; если есть люфт - замените инструмент или матрицу.
• При работе в условиях повышенной влажности или химически активной среды дополнительно смажьте контактную поверхность антикоррозийной пастой.
• Храните наконечники в сухом месте - даже алюминий АД1 может терять прочность при длительном воздействии влаги и солей.
