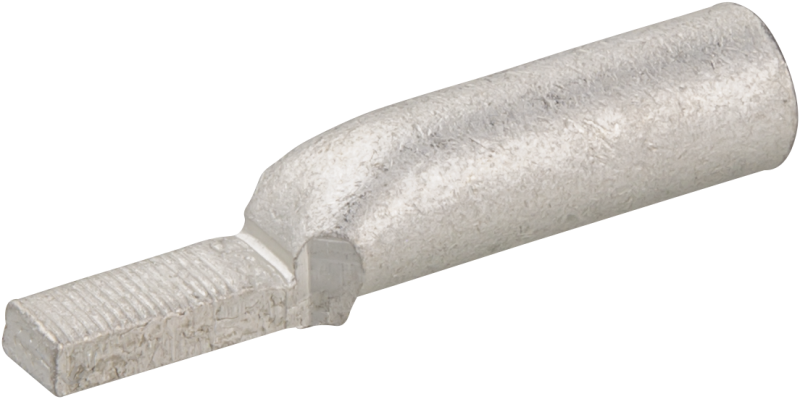

Наконечник 80 228 NET-НШАЛ-16-14 штифтовой алюм. лужен. (уп.50шт) Navigator 80228

Наконечник кабельный штифтовой алюминиевый луженый NET-НШАЛ-16-14 80 228 — это соединительный элемент для надёжного подключения алюминиевых проводов сечением 16 мм² к штифтовым контактам. Упаковка из 50 штук предназначена для массового монтажа в промышленной автоматике, силовых щитах и на оборудовании с частыми операциями подключения/отключения.

Назначение и область применения

Наконечник NET-НШАЛ-16-14 80 228 используется для создания прочного и долговечного контакта между алюминиевым кабелем и штифтом (например, в клеммниках, разъёмах или клеммах типа “быстроразъём” или “штыревые”). Лужёная поверхность снижает окисление, что особенно важно в условиях повышенной влажности или температурных колебаний. Подходит для установки в распределительных щитах, на станках, конвейерах, системах освещения и других объектах с алюминиевой проводкой.

Технические характеристики

• Материал: алюминий с лужением (поверхностное покрытие оловом)
• Сечение кабеля: 16 мм²
• Диаметр штифта: 14 мм
• Общая длина: 80 мм
• Форма: штифтовая (цилиндрический выступ для входа в гнездо)
• Упаковка: 50 штук в одной упаковке
• Артикул: 80228
• Серия: NET-НШАЛ

Совместимость и монтаж

Наконечник NET-НШАЛ-16-14 80 228 совместим с контактными группами, рассчитанными на штифт диаметром 14 мм. Для монтажа используйте пресс-клещи с матрицей для алюминиевых наконечников — не допускайте пережима или недожима. Перед установкой зачистите кабель на длину, соответствующую длине гильзы наконечника. После опрессовки проверьте механическую прочность соединения — потяните кабель слегка, чтобы убедиться в надёжном креплении.

Преимущества

• Лужение предотвращает образование оксидной плёнки на алюминии — увеличивает срок службы контакта
• Высокая теплопроводность алюминия обеспечивает эффективный отвод тепла при больших токах
• Стандартная форма штифта позволяет использовать в большинстве промышленных разъёмов
• Упаковка по 50 штук удобна для крупных проектов и минимизирует расходы на закупку

Ограничения применения

• Не предназначен для медных кабелей — отличается по коэффициенту расширения и жесткости материала
• Не рекомендован для постоянного погружения в жидкости — хотя лужение защищает от окисления, герметичность соединения не гарантируется
• Работает только с штифтами диаметром 14 мм; использование с другими размерами вызывает плохой контакт или повреждение
• Не следует применять в цепях переменного тока выше 1000 В без согласования с нормами электроустановок

Примеры использования

• Подключение алюминиевого кабеля 16 мм² к клемме управления частотным преобразователем
• Монтаж в шкафах автоматизации на заводах, где используются штифтовые разъёмы
• Замена старых наконечников в силовых щитах с алюминиевой проводкой
• Изготовление переходных соединений в системах освещения промышленных помещений

Практические советы

• Перед монтажом всегда сверьте диаметр штифта в вашем устройстве — он должен точно соответствовать 14 мм
• При использовании пресс-клещей выбирайте матрицу, указанную производителем для алюминиевых наконечников NET-НШАЛ
• Храните наконечники в сухом месте — даже лужёные контакты могут терять качество при длительном воздействии влаги
• Для многократных подключений (например, в тестовых стендах) учитывайте износ штифта — при появлении люфта заменяйте наконечник
• При работе с несколькими типами наконечников помечайте их по цвету или меткам — алюминиевые часто путают с медными
