Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 | nshal-16-14 EKF

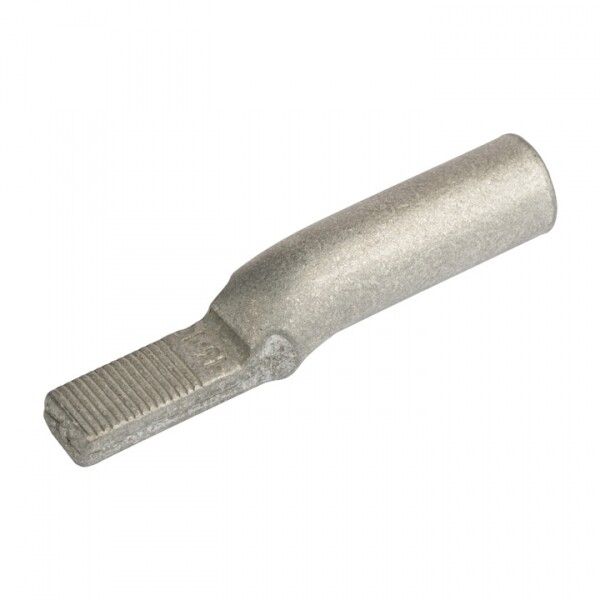

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 от EKF предназначен для надёжного соединения алюминиевых проводов сечением 16 мм2 с клеммами аппаратов защиты и другого оборудования. Артикул nshal-16-14 из серии PROxima обеспечивает устойчивый контакт даже в условиях повышенной влажности благодаря лужению поверхности.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 используется для оконцевания алюминиевых жил кабелей методом опрессовки. Применяется там, где требуется подключение к тонким или узким клеммным зажимам - например, на автоматах, контакторах, рубильниках и распределительных щитах. Подходит для силовых цепей постоянного и переменного тока до 1000 В.

Технические характеристики

• Тип изделия: наконечник кабельный штифтовой
• Номинальное сечение провода: 16 мм2
• Материал основания: алюминий
• Покрытие: лужённое (припой оловом)
• Форма поперечного сечения: круглая
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 совместим с алюминиевыми однопроволочными и многопроволочными жилами того же сечения. Для установки необходима специальная опрессовка - используйте матрицу для алюминиевых наконечников с соответствующим размером. Диаметр штыря позволяет установить его в клеммы с шириной до 14 мм. Убедитесь, что глубина гильзы матрицы соответствует длине корпуса наконечника - это исключает плохую опрессовку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61238-1-2019 для наконечников кабельных. Лужёная поверхность снижает риск окисления алюминия, предотвращает увеличение переходного сопротивления и повышает долговечность соединения. Не применяйте для медных проводов - материал несовместим, возможна электрохимическая коррозия.

Преимущества

• Лужение защищает алюминий от окисления - особенно важно во влажных помещениях
• Стандартная форма штыря обеспечивает плотную посадку в узкие клеммы
• Высокая механическая прочность после опрессовки
• Удобство монтажа: один типоразмер заменяет несколько вариантов с другими покрытиями

Ограничения применения

• Не предназначена для медных проводов - вызывает гальваническую коррозию
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации
• Запрещено применять при температуре выше +85 C длительно - возможно размягчение припоя
• Не подходит для многожильных проводов с большим количеством тонких жил без предварительной прессовки конца

Примеры использования

• Подключение алюминиевой шины к входному автомату в щите освещения
• Присоединение провода от распределительной коробки к контактору управления двигателем
• Соединение алюминиевого кабеля с клеммой теплового реле
• Монтаж в промышленных щитах с ограниченным пространством между клеммами

Практические советы

• Перед опрессовкой удалите оксидную плёнку с жилы алмазным файлом или специальной щёткой
• Выбирайте матрицу с точным соответствием размеру наконечника - пережатие или недожатие снижают надёжность
• Проверьте качество опрессовки: попробуйте слегка потянуть провод - он не должен выскочить
• При работе в агрессивной среде (цеха, химические производства) дополнительно смажьте место соединения антикоррозийной пастой на основе графита
• Артикул nshal-16-14 часто используют как запасную часть при ремонте старых щитов - проверяйте соответствие диаметра штыря и глубины клеммы перед заменой
