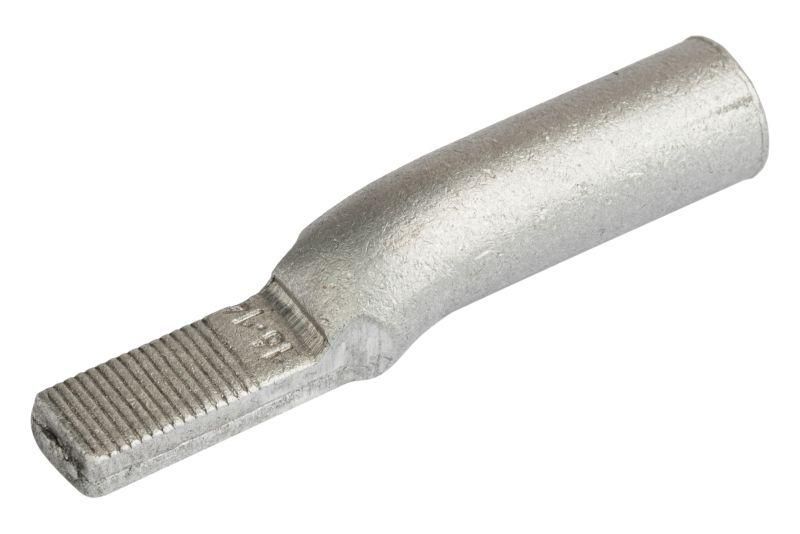

Наконечник штифтовой алюминиевый НША 16-20 (50шт.) EKF PROxima | nsha-16-20

Наконечник штифтовой алюминиевый НША 16-20 (50 штук) от EKF предназначен для надёжного соединения алюминиевых проводов с клеммами оборудования через опрессовку. Этот тип наконечника особенно удобен там, где требуется компактный контакт — например, в автоматах или устройствах с узкими зажимами.

Назначение и область применения

Наконечник штифтовой алюминиевый НША 16-20 (50 штук) используется для оконцевания алюминиевых жил кабелей и проводов сечением 16 мм². Он позволяет обеспечить плотный и долговечный контакт при подключении к клеммам автоматических выключателей, контакторов, рубильников и других устройств с узкими или ограниченными по ширине контактными площадками. Применяется в распределительных щитах, на промышленном оборудовании, в системах освещения и энергообеспечения, где используются алюминиевые провода.

Технические характеристики

• Номинальное поперечное сечение: 16 мм² — соответствует алюминиевому проводу указанного сечения;
• Тип: штифтовой — имеет цилиндрический выступ для входа в узкие клеммы;
• Материал: алюминий — легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях;
• Форма поперечного сечения: круглая — обеспечивает равномерное распределение давления при опрессовке;
• Количество в упаковке: 50 штук — удобно для масштабных работ и запаса на объекте.

Совместимость и монтаж

Наконечник штифтовой алюминиевый НША 16-20 (50 штук) совместим с алюминиевыми проводами точно 16 мм². Для установки необходима специальная опрессовочная матрица — подходящая для штифтовых наконечников и сечения 16 мм². Убедитесь, что диаметр штифта соответствует внутреннему размеру клеммы устройства. Не используйте этот наконечник для медных проводов — он рассчитан исключительно на алюминий. После опрессовки проверьте механическую прочность соединения: наконечник не должен болтаться в клемме.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, применяемым в рамках серий PROxima и EKF. Произведено в соответствии с отраслевыми стандартами для электроустановок. Однако явного указания на соответствие ГОСТ или IEC в предоставленных данных нет — рекомендуется сверяться с документацией производителя при использовании в ответственных сетях.

Преимущества

• Штифтовая форма позволяет использовать наконечник в местах, где обычные трубчатые наконечники не помещаются;
• Алюминиевый материал снижает риск гальванической коррозии при соединении с другими алюминиевыми элементами;
• Упаковка из 50 штук экономична для профессионального монтажа и минимизирует частые заказы;
• Стандартные размеры обеспечивают совместимость с большинством бытовых и промышленных клеммных блоков.

Ограничения применения

• Не применяется для медных проводов — отличается по коэффициенту теплового расширения и механической прочности;
• Не предназначена для многожильных проводов с высокой степенью гибкости — требует предварительной зачистки и правильной подготовки жилы;
• Не рекомендован для постоянного воздействия влаги или открытого воздуха без дополнительной защиты — алюминий чувствителен к химической коррозии в агрессивной среде;
• Требует точного подбора инструмента для опрессовки; использование неподходящих клещей приведёт к плохому контакту или повреждению наконечника.

Примеры использования

• Подключение алюминиевого кабеля АПВ 16 мм² к автоматическому выключателю типа EKF C63N;
• Заводка фазного провода в клемму контактора с узким зажимом;
• Обустройство силовой цепи на конвейере или насосной станции с алюминиевой проводкой;
• Работы в старых зданиях, где сохранён алюминиевый провод, и необходимо заменить или доработать соединения.

Практические советы

• Перед опрессовкой зачищайте жилу на длину, равную глубине гильзы наконечника — не больше и не меньше;
• Используйте только инструмент с матрицей, помеченной для штифтовых наконечников 16 мм² — например, КГ-16 или аналоги;
• Проверяйте посадку после монтажа: попробуйте слегка потянуть провод — если есть люфт, переспрессуйте;
• Храните наконечник штифтовой алюминиевый НША 16-20 (50 штук) в сухом месте — даже алюминий может окисляться при повышенной влажности;
• При работе с несколькими наконечниками одного типа — отмеряйте длину зачистки одинаково, чтобы все соединения были равномерными.
