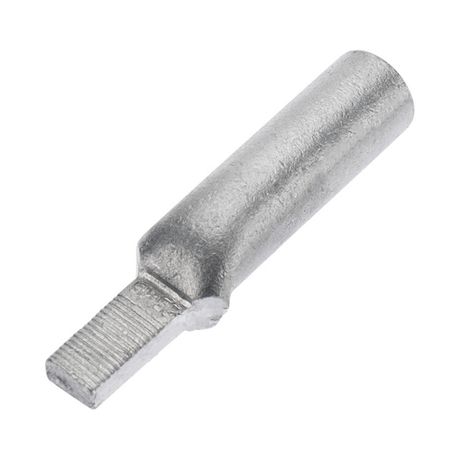

Наконечник алюминиевый штифтовой НША 16-14 (в упак. 50 шт.) | 07-4411 REXANT MEET

Наконечник штифтовой алюминиевый НША 16-14 от REXANT - это элемент для надёжного соединения алюминиевых проводов с оборудованием через болтовые зажимы. Применяется там, где важна лёгкость, corrosion-resistant и долговечность контакта, например на подстанциях, распределительных щитах и промышленном оснащении.

Назначение и область применения

Наконечник штифтовой алюминиевый НША 16-14 используется для оконцевания алюминиевых и стальных проводов сечением 16 мм2. После опрессовки он позволяет закрепить провод в болтовых соединениях оборудования - например, на шинах, клеммных колодках, выключателях или трансформаторах. Подходит для силовых цепей постоянного и переменного тока в условиях повышенной влажности и температурных перепадов.

Технические характеристики

• Тип: штифтовой наконечник
• Материал: алюминий (высокой чистоты)
• Номинальное сечение провода: 16 мм2
• Внутренний диаметр хвостовика: 14 мм
• Форма гильзы: длинная - обеспечивает большую площадь опрессовки
• Форма поперечного сечения: круглая
• Цвет: серый
• Покрытие: отсутствует - не имеет антикоррозийного слоя
• Резьба: не предусмотрена - предназначены исключительно для болтового крепления
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штифтовой алюминиевый НША 16-14 совместим только с алюминиевыми и стальными одножильными или многожильными проводами сечением 16 мм2. Для установки требуется специальный пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Убедитесь, что диаметр болта в зажиме не превышает 14 мм - иначе контакт будет ненадёжным. Не используйте инструменты для медных наконечников - они могут повредить мягкую алюминиевую гильзу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 для наконечников штифтовых. Отсутствие покрытия требует контроля условий эксплуатации - в агрессивных средах рекомендуется применять дополнительную изоляцию или смазку для предотвращения окисления. Материал не содержит свинца и других токсичных компонентов.

Преимущества

• Легче медных аналогов - снижает нагрузку на крепёжные точки
• Высокая механическая прочность благодаря плотной структуре алюминия
• Длинная гильза увеличивает площадь сцепления при опрессовке - минимизирует риск отслоения
• Подходит для массового монтажа - удобная упаковка по 50 штук

Ограничения применения

• Не применяется для медных проводов - разница коэффициентов теплового расширения вызывает ослабление контакта
• Без покрытия - не рекомендован для открытого монтажа в агрессивных средах (промышленные выбросы, морской воздух, химикаты)
• Запрещён к использованию в местах с частыми вибрациями без дополнительной фиксации
• Не допускается повторная опрессовка - после деформации гильзы контакт теряет герметичность

Примеры использования

• Присоединение алюминиевой жилы к шине в распределительном щите 0,4 кВ
• Крепление провода к клемме автоматического выключателя в промышленном контроллере
• Соединение кабельной линии с трансформатором на подстанции
• Установка в системах освещения на объектах с высокой влажностью (водоканалы, насосные станции)

Практические советы

• Перед опрессовкой зачистите провод до металлического блеска - удалите оксидный слой с алюминия
• Выбирайте пресс-клещи с матрицей, подходящей именно для НША 16-14 - не заменяйте её на универсальные
• Проверьте глубину входа провода в гильзу - она должна полностью заполнять внутреннюю часть, не выходя за край
• После монтажа проверьте усилие затяжки болта - недостаточное давление вызывает нагрев, избыточное - повреждает резьбу
• Храните в сухом месте - даже без покрытия алюминий сохраняет работоспособность при правильных условиях
