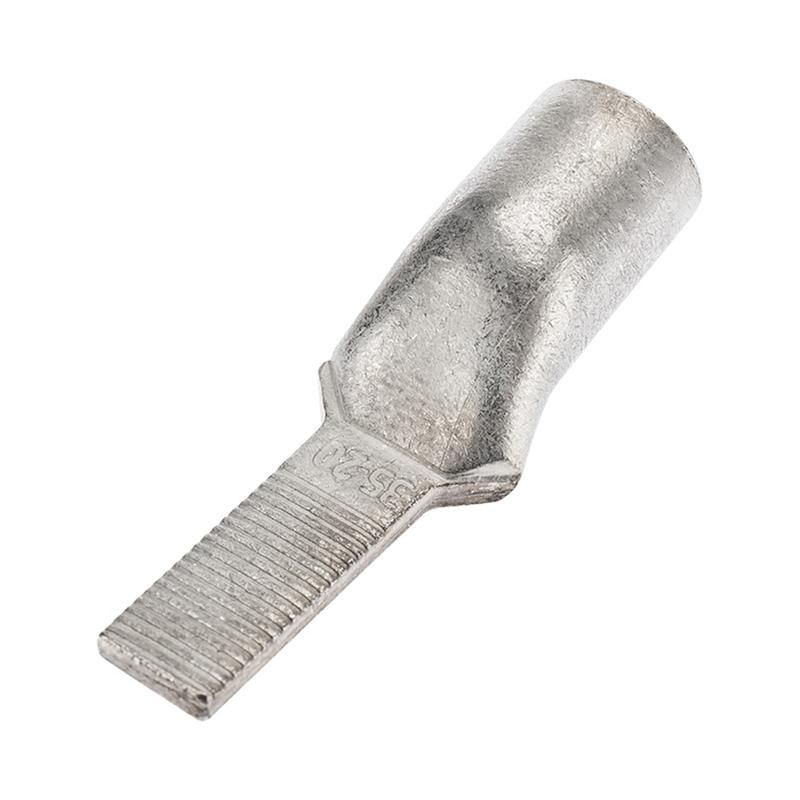

Наконечник штифтовой алюм. луженый НШАЛ 16-14 TOKOV ELECTRIC TKE-NSAL-16-14

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов сечением 16 мм2 с болтовыми зажимами. Артикул tke-nsal-16-14 обеспечивает устойчивый контакт в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник НШАЛ 16-14 используется для оконцевания алюминиевых проводов перед установкой в клеммы, разъёмы или болтовые соединения. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергетических системах, где используются алюминиевые жилы. Подходит для сталеалюминиевых проводов - позволяет избежать коррозии и плохого контакта при соединении с медными элементами.

Технические характеристики

• Номинальное сечение провода: 16 кв.мм
• Материал корпуса: алюминий
• Покрытие: лужение (припой оловом)
• Форма поперечного сечения: круглая
• Совместимость с проводами: алюминиевые и сталеалюминиевые

Лужение снижает окисление поверхности, продлевает срок службы контакта и улучшает проводимость. Круглая форма соответствует стандартным штифтам и болтовым зажимам, что исключает перекосы при затяжке.

Совместимость и монтаж

Наконечник НШАЛ 16-14 совместим с болтами и штифтами диаметром, соответствующим стандартному отверстию для сечения 16 мм2. Для монтажа используйте обжимные клещи с матрицей, подходящей под алюминиевые наконечники. Убедитесь, что глубина обжима соответствует длине гильзы - недостаточная или избыточная деформация снижают прочность соединения. Не применяйте плоскогубцы - они не обеспечивают равномерный обжим.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 для наконечников алюминиевых. Луженое покрытие предотвращает электрохимическую коррозию при контакте с медью, что повышает безопасность в многометаллических цепях. Соответствие стандарту гарантирует механическую прочность и термическую стабильность при рабочих нагрузках.

Преимущества

• Устойчивость к окислению благодаря лужению - меньше потерь на контакте
• Совместимость с сталеалюминиевыми проводами - универсальность для силовых сетей
• Высокая теплопроводность алюминия - эффективный отвод тепла
• Простота монтажа - не требует специальных инструментов кроме обжимных клещей

Ограничения применения

Не предназначена для постоянного погружения в воду или агрессивные среды - луд не защищает от химической коррозии. Не рекомендуется использовать с медными проводами без переходника - возможна гальванопара. Максимальная рабочая температура ограничена материалом алюминия - не выше +90C длительно. Не допускается многократное разбор-сбор соединения - обжим одноразовый.

Примеры использования

• Подключение алюминиевой фазы к автоматическому выключателю в щите
• Соединение сталеалюминиевого провода с клеммой трансформатора
• Запитка двигателя через штифтовой зажим в панели управления
• Работа с воздушными линиями при замене старых алюминиевых ответвлений

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - используйте металлическую щётку
• Выбирайте обжимные клещи с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - трещины в алюминии
• Проверьте посадочный диаметр отверстия в зажиме - он должен точно соответствовать размеру наконечника
• При использовании в сырых помещениях дополнительно смажьте контакт силиконовой смазкой - это увеличит срок службы
• Помните: НШАЛ 16-14 - это именно алюминиевый наконечник; для меди выбирайте НШВИ или НШМ
