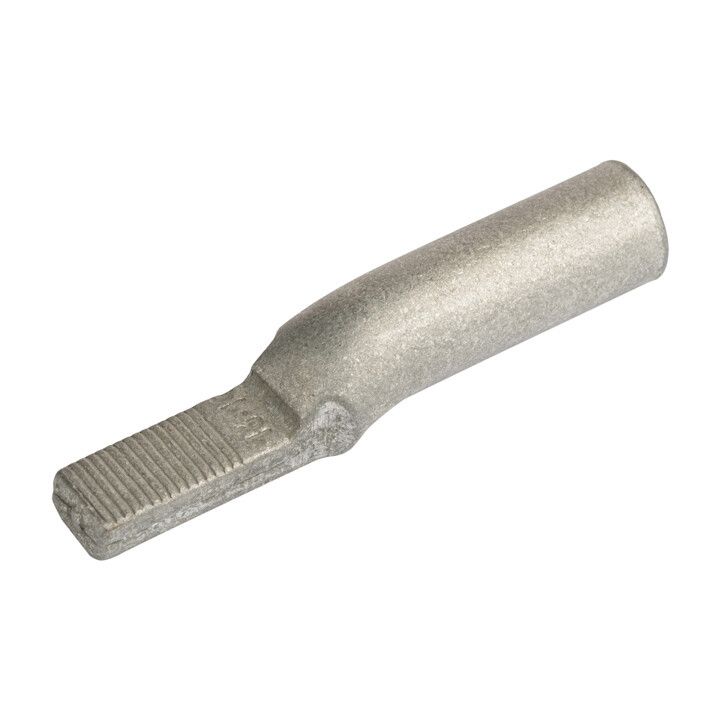

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 (8шт.) PROxima | nshal-16-14r EKF

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 (8шт.) от EKF серии PROxima предназначен для надёжного соединения алюминиевых проводов с клеммами оборудования через опрессовку. Этот тип наконечника особенно актуален там, где требуется компактный контакт - например, при подключении к автоматическим выключателям с узкими зажимами.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 (8шт.) используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 16 мм2. Он позволяет обеспечить качественный электрический контакт при подключении к клеммам автоматических выключателей, контакторов, рубильников и других устройств с узкими контактными площадками. Применяется в распределительных щитах, на промышленном оборудовании, в системах энергоснабжения с алюминиевой проводкой.

Технические характеристики

• Номинальное поперечное сечение провода: 16 мм2
• Материал наконечника: алюминий
• Покрытие: лужение (припой оловом - повышает антикоррозийную стойкость и улучшает проводимость)
• Форма поперечного сечения: круглая
• Количество в упаковке: 8 штук
• Совместимость с проводом: сталеалюминиевые / алюминиево-стальные

Совместимость и монтаж

Наконечник штифтовой алюминиевый луженый НШАЛ 16-14 (8шт.) рассчитан на использование с проводами из алюминия или сталеалюминиевыми. Для установки необходима специальная опрессовочная клещи с матрицей под размер 16 мм2. Убедитесь, что диаметр штифта соответствует внутреннему размеру клеммы устройства - он подобран для узких контактных групп, характерных для многих моделей автоматов EKF, Schneider Electric, ABB. Не используйте с медными проводами - материал наконечника не совместим с медью, возможна гальванопара и быстрое разрушение соединения.

Преимущества

• Лужёное покрытие снижает окисление алюминия - продлевает срок службы соединения
• Круглая форма штифта обеспечивает плотный контакт даже в тонких клеммах
• Высокая механическая прочность за счёт однородной структуры алюминиевого сплава
• Удобная упаковка - 8 штук в наборе, достаточно для типового монтажа нескольких цепей

Ограничения применения

• Не применяется для медных проводов - риск электрохимической коррозии
• Не рекомендован для переменного тока выше 1000 В - не сертифицирован для высоковольтных сетей
• Требует обязательной опрессовки; скручивание или зажим без прессования недопустим
• Не подходит для частых демонтажей - после многократного разъединения теряется герметичность контакта

Примеры использования

• Подключение алюминиевого входного кабеля 16 мм2 к автоматическому выключателю в щите этажа
• Присоединение фазного провода от алюминиевого кабеля к контактору на конвейере
• Завершение жилы в распределительной коробке перед переходом на медную шину через клемму

Практические советы

• Перед опрессовкой удалите оксидную плёнку с алюминиевого провода - используйте металлическую щётку или специальный состав
• Выбирайте клещи с матрицей, точно соответствующей сечению 16 мм2 - пережатие или слабая опрессовка снижают надёжность
• Проверьте глубину посадки штифта в клемме: он должен войти до упора, без люфта
• Храните наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги всё же снижает долговечность
• Используйте этот наконечник только в сочетании с изделиями серии PROxima от EKF - они проходят единые тесты на совместимость
