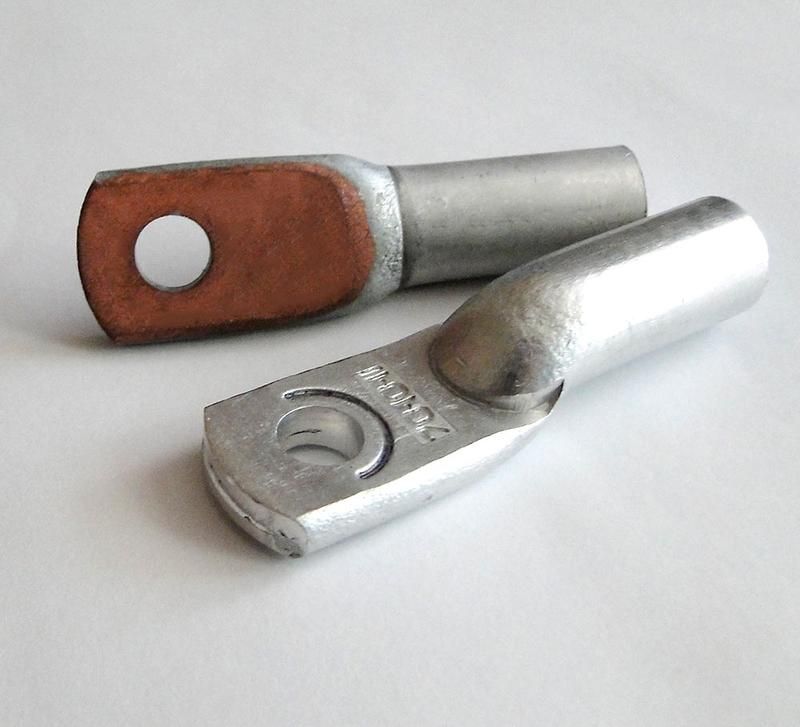

Наконечник алюмомедный ТАМ 16-8-5.4 TOKOV ELECTRIC TKE-TAM-16-8-5.4

Наконечник алюмомедный ТАМ 16-8-5.4 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов с болтовыми зажимами. Этот наконечник сочетает в себе прочность меди и лёгкость алюминия, обеспечивая устойчивый контакт даже в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюмомедный ТАМ 16-8-5.4 используется для оконцевания алюминиевых жил сечением до 16 мм2, особенно когда требуется подключение к оборудованию с медными болтами. Подходит для установки на сталеалюминиевые провода - они часто применяются в ЛЭП, распределительных щитах и на трансформаторных подстанциях. Наконечник позволяет избежать гальванической коррозии между алюминием и медью за счёт специального слоя.

Технические характеристики

• Номинальное сечение: 16 кв.мм - соответствует алюминиевой жиле этого размера
• Размер резьбы: М8,4 - совместим с болтами диаметром 8,4 мм
• Материал: алюминий с медным покрытием - снижает переходное сопротивление
• Форма поперечного сечения: круглая - обеспечивает равномерную передачу тока
• Поддерживает сталеалюминиевые провода - допущено производителем
• Цвет: серебристый (естественный цвет алюминия)

Совместимость и монтаж

Наконечник алюмомедный ТАМ 16-8-5.4 рассчитан на использование с болтами и гайками стандарта M8,4. Для монтажа необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую длине гильзы наконечника
• Использовать обжимные клещи с матрицей, подходящей для сечения 16 мм2
• Не перегибать жилу после обжима - сохраняйте естественную форму
• Убедитесь, что посадочная площадка под болт имеет достаточную глубину

Обжим должен быть плотным - проверьте, чтобы металл не треснул и не выдавился из гильзы.

Преимущества

• Защита от окисления: медное покрытие предотвращает образование оксидной плёнки на контакте
• Высокая теплопроводность: минимизирует нагрев при прохождении тока
• Совместимость с алюминиевыми и сталеалюминиевыми проводами - универсальное решение
• Уменьшает риск возгорания за счёт стабильного контакта

Ограничения применения

• Не предназначена для многожильных мягких проводов - только для однопроволочных или маложильных алюминиевых жил
• Не рекомендуется использовать в местах постоянного механического напряжения или вибраций без дополнительной фиксации
• Не подходит для сечений менее 1 кв.мм - минимальное сечение жилы указано производителем
• Не следует применять в средах с высокой химической активностью без защиты корпуса

Примеры использования

• Подключение алюминиевого провода к клемме автоматического выключателя
• Соединение сталеалюминиевого провода с шиной в распределительном щите
• Монтаж на входе в трансформаторную подстанцию
• Завершение фазного провода в воздушной линии 6–10 кВ

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения жилы и наконечника - не используйте ТАМ 16-8-5.4 для 25 мм2
• При работе с сталеалюминиевыми проводами учитывайте, что алюминиевая часть более хрупкая - не перегибайте её
• После монтажа проверяйте затяжку болта - она должна быть по моменту, указанному в документации оборудования
• Для длительной эксплуатации в сырых помещениях рекомендуется нанести антикоррозийную смазку на контактную поверхность
• Артикул tke-tam-16-8-5.4 - единственный вариант в линейке TOKOV ELECTRIC с этим сочетанием сечения и резьбы; другие модели имеют другую резьбу или сечение
