Наконечник алюминиевый ТА 16-8-5,4 (в упак. 100 шт.) | 07-4400 REXANT MEET

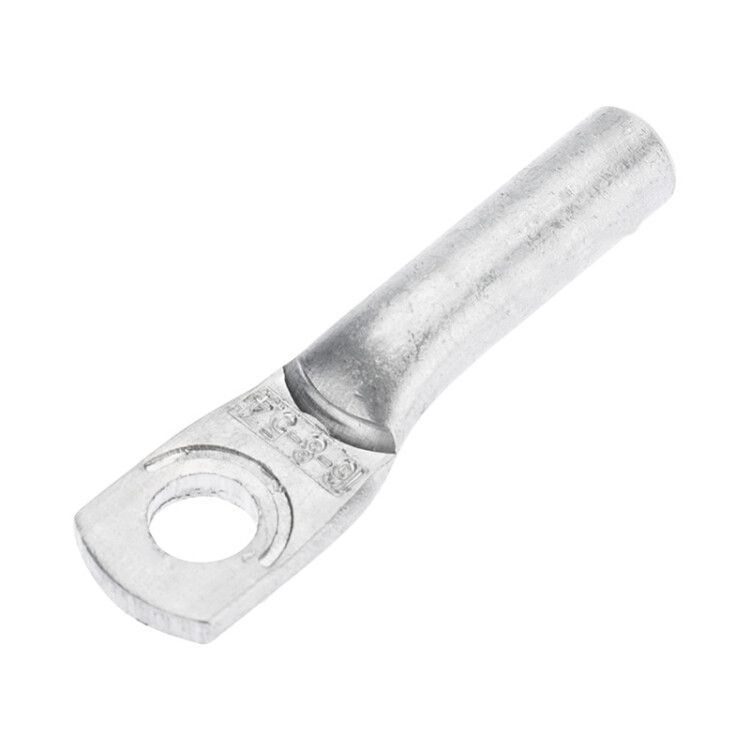

Наконечник алюминиевый ТА 16-8-5,4 REXANT - это элемент для надёжного соединения алюминиевых и алюминиево-стальных проводов с помощью опрессовки и дальнейшего болтового крепления. Упакован по 100 штук, подходит для промышленной и энергетической автоматизации. Артикулы etm07-4400 и 07-4400 соответствуют одному продукту.

Назначение и область применения

Наконечник алюминиевый ТА 16-8-5,4 REXANT используется для подготовки концов алюминиевых и алюминиево-стальных проводов к болтовому соединению. Применяется там, где требуется долговременная и устойчивая передача тока - например, на шинах распределительных щитов, контактах выключателей, заземляющих устройствах и силовых клеммах оборудования. Подходит для монтажа в цехах, на подстанциях, в системах освещения и промышленных установках.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - подходит для проводов с таким же поперечным сечением
• Метрический размер резьбы: М8 - совместим с болтами диаметром 8 мм
• Внутренний диаметр хвостовика: 5,4 мм - обеспечивает плотную посадку на алюминиевый провод
• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Форма поперечного сечения: круглая - стандартная форма для опрессовки
• Конструкция втулки: длинная - увеличивает площадь контакта при опрессовке, повышает механическую прочность соединения
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивных средах
• Цвет: серый - характерный цвет чистого алюминия

Совместимость и монтаж

Наконечник алюминиевый ТА 16-8-5,4 REXANT рассчитан исключительно на алюминиевые и алюминиево-стальные провода. Не применяйте с медными жилами - возможна гальваническая коррозия. Для монтажа используйте специальный пресс-клещи с матрицей, подходящей под сечение 16 мм2. После опрессовки проверьте качество соединения: втулка должна равномерно деформироваться, без трещин и перекосов. Болт M8 затягивается моментом, соответствующим требованиям ГОСТ 10434.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к наконечникам для алюминиевых проводников. Хотя явного указания стандарта в данных нет, конструкция и размеры соответствуют типовым решениям, применяемым в соответствии с ГОСТ 7385 и IEC 60947. Наконечник не предназначен для работы в условиях постоянного воздействия влаги, химически активных паров или солевого тумана без дополнительной изоляции.

Преимущества

• Длинная втулка обеспечивает более равномерное распределение давления при опрессовке - снижается риск повреждения жилы
• Чистый алюминий без покрытия позволяет избежать проблем с плохим контактом, которые возникают при использовании омеднённых или никелированных аналогов
• Упаковка по 100 штук удобна для крупномасштабных работ - экономит время на закупке и хранении
• Совместимость с алюминиево-стальными проводами расширяет возможности применения в ЛЭП и тяговых сетях

Ограничения применения

• Не использовать в условиях повышенной влажности, открытых площадках или агрессивной среде без герметизации - алюминий без покрытия подвержен окислению
• Запрещено применять с медными проводами - вызывает электрохимическую коррозию
• Не рекомендован для частых демонтажей - многократная сборка/разборка болтового соединения может повредить резьбу в наконечнике
• Требуется точный подбор пресс-матрицы; использование неподходящих инструментов приведёт к плохому контакту или разрушению втулки

Примеры использования

• Подключение алюминиевого кабеля к шине в распределительном щите 0,4 кВ
• Соединение фазного провода с клеммой автомата в промышленной панели
• Заземление металлических корпусов оборудования через алюминиево-стальной провод
• Монтаж в системах освещения на производстве, где используются алюминиевые жилы

Практические советы

• Перед монтажом зачистите конец провода до яркого металла - удалите оксидную плёнку, которая снижает проводимость
• Проверяйте посадочный диаметр хвостовика (5,4 мм): он должен свободно входить на 1–2 мм в провод, чтобы избежать перегрева
• После опрессовки протяните болт до момента сопротивления - переусиливать нельзя, чтобы не повредить резьбу
• Для длительной эксплуатации в сырых помещениях смажьте место соединения специальной пастой типа КТ-8 или аналогичной противокоррозийной составом
• Храните наконечники в сухом месте - даже без покрытия они сохранят работоспособность при правильных условиях
