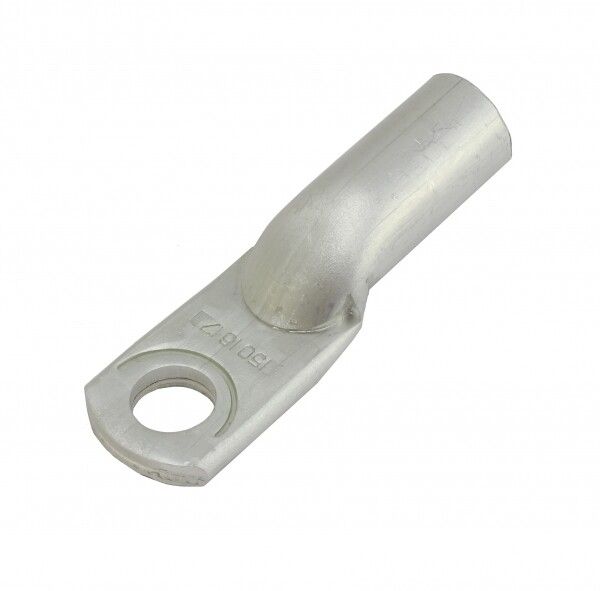

Наконечник силовой алюминиевый ТА 50-10-9 PROxima 50 мм², М10 EKF dl-50-10-9

Наконечник силовой алюминиевый ТА 50-10-9 от EKF PROxima предназначен для надёжного оконцевания алюминиевых кабельных жил сечением 50 мм2 с последующим болтовым соединением. Артикул dl-50-10-9 обеспечивает совместимость с оборудованием и шинами при использовании опрессовки.

Назначение и область применения

Наконечник силовой алюминиевый ТА 50-10-9 используется для оконцевания алюминиевых проводов и кабелей перед подключением к контактным элементам оборудования - например, автоматическим выключателям, рубильникам, шинным коллекторам или трансформаторам. Применяется в распределительных устройствах, энергообъектах, промышленных установках и системах питания с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение жилы: 50 мм2
• Внутренний диаметр: 9 мм - подходит для алюминиевой жилы указанного сечения
• Наружный диаметр: 16 мм - учитывается при выборе гильзы и матриц для опрессовки
• Номинальное напряжение: 35 кВ - рассчитан на высоковольтные сети
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при затяжке болта
• Материал: алюминий марки АД1 - высокая электропроводность и коррозионная стойкость
• Тип исполнения: прямое - удобно для вертикального и горизонтального монтажа
• Количество монтажных отверстий: одно - для одного болтового соединения
• Цвет: серый - стандартная цветовая маркировка алюминиевых изделий
• Гарантийный срок: 60 месяцев - подтверждённая долговечность материала и технологии производства

Совместимость и монтаж

Наконечник силовой алюминиевый ТА 50-10-9 совместим только с алюминиевыми жилами сечением 50 мм2. Для монтажа требуется специальный инструмент - пресс для опрессовки с подходящими матрицами (диаметром 16 мм). Перед опрессовкой необходимо снять фаску с жилы - это предусмотрено конструкцией и рекомендовано производителем для предотвращения повреждений при введении жилы в наконечник. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, равномерная деформация трубки.

Безопасность и стандарты

Производство наконечника ТА 50-10-9 выполнено в соответствии с ГОСТ 9581-80. Материал АД1 соответствует требованиям по электропроводности и механической прочности. Напряжение 35 кВ позволяет использовать изделие в сетях среднего класса напряжения при соблюдении норм изоляционных зазоров и условий эксплуатации.

Преимущества

• Штампованная маркировка типа и бренда на каждом наконечнике - исключает путаницу при сборке и обслуживании
• Высокая точность размеров по ГОСТ - гарантирует надёжное соединение без люфтов
• Снятие фаски на входе - снижает риск перегиба жилы и повреждения провода при заправке
• Материал АД1 - устойчив к окислению, сохраняет проводимость длительное время
• Легкий вес по сравнению с медными аналогами - удобен при работе на высоте и в труднодоступных местах

Ограничения применения

• Не применяется для меди или многожильных композитных проводов - возможна потеря контакта и нагрев
• Запрещена эксплуатация при температуре выше +80 C без дополнительной термической защиты
• Не предназначены для частых демонтажей - после одной опрессовки повторное использование невозможно
• Требуется строгое соответствие диаметра жилы 9 мм - отклонение более +-0,3 мм снижает надёжность соединения

Примеры использования

• Подключение алюминиевого кабеля АС 50 к шине распределительного щита 10–35 кВ
• Оконцевание фазных проводов на воздушных линиях с опорными изоляторами
• Присоединение к выводам трансформаторов или реакторов в КТП
• Установка в ячейках КРУ с болтовыми зажимами

Практические советы

• Перед монтажом всегда проверяйте диаметр жилы - он должен точно соответствовать 9 мм
• Выбирайте матрицу пресса по внешнему диаметру наконечника - 16 мм
• Обязательно используйте инструмент с регулировкой усилия - переопрессовка вызывает растрескивание алюминия
• После монтажа протестируйте контакт с помощью контрольного момента затяжки болта - согласно документации оборудования
• Храните наконечники в сухом месте - хотя алюминий устойчив к коррозии, влага может способствовать образованию оксидной плёнки на поверхности
