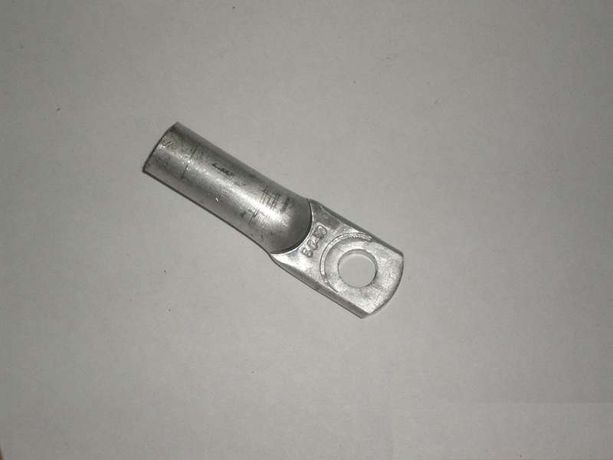

Наконечник алюминиевый ТА 50-10-9 УХЛ3 (опрес.) КЗОЦМ 5650

Наконечник алюминиевый ТА 50-10-9 УХЛ3 (опрессовочный) от КЗОЦМ предназначен для надёжного соединения алюминиевых кабелей сечением 50 мм2 через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в экстремальных условиях - от сурового холода до повышенной влажности.

Назначение и область применения

Наконечник алюминиевый ТА 50-10-9 УХЛ3 (опрессовочный) используется для оконцовки алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или другому электрооборудованию. Применяется там, где важна долговечность контакта и устойчивость к внешним воздействиям - например, на открытых распределительных устройствах, в силовых щитах, на промышленных объектах и в холодных регионах.

Технические характеристики

• Номинальное сечение кабеля: 50 мм2
• Диаметр отверстия: 10,5 мм - соответствует болтам M10
• Материал: технический алюминий марки АД1
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов зажимов
• Способ монтажа: опрессовка (не требует пайки)
• Герметичность: да - защищает от попадания влаги и пыли внутрь соединения
• Рабочий температурный диапазон: от –70 C до +45 C
• Степень защиты: IP67 (полная герметизация при погружении в воду)

Совместимость и монтаж

Наконечник алюминиевый ТА 50-10-9 УХЛ3 (опрессовочный) совместим с кабелями и проводами из алюминия сечением 50 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под этот тип наконечника. После опрессовки проверьте качество соединения - деформация должна быть равномерной, без трещин и перекосов. Отверстие Ø10,5 мм рассчитано на болты М10, поэтому не используйте более крупные крепления - это повредит резьбу или вызовет механическую деформацию.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385–81 и ГОСТ 10434–82 для наконечников кабельных. Высокая степень герметизации (IP67) гарантирует безопасную работу во влажной среде, в том числе на улице и в помещениях с повышенной влажностью. Температурный диапазон (-70…+45 C) делает его пригодным для работы в Арктике и в теплых регионах без потери свойств.

Преимущества

• Высокая электропроводность алюминия АД1 - снижение потерь энергии на контакте
• Устойчивость к коррозии благодаря плотному оксидному слою и герметичной конструкции
• Легче меди - удобнее транспортировать и монтировать в труднодоступных местах
• Не требует пайки - быстрый и безопасный монтаж
• Поддержание целостности соединения при колебаниях температуры и вибрациях

Ограничения применения

Наконечник алюминиевый ТА 50-10-9 УХЛ3 (опрессовочный) нельзя использовать с медными кабелями - возникает гальваническая коррозия. Также он не рекомендован для постоянного нагрева выше +45 C - возможна потеря механической прочности. Не применяйте в средах с агрессивными химикатами (например, сильные кислоты или щелочи), которые разрушают алюминий. Недопустимо использование без опрессовки - просто затянутый болтом наконечник не обеспечит нужной надёжности.

Примеры использования

• Промышленные станки и конвейеры с алюминиевой проводкой
• Силовые щиты на элеваторах, складских комплексах и в холодильных камерах
• Энергообъекты в северных районах России и стран СНГ
• Автомобильные и железнодорожные системы управления питанием
• Настилы освещения и фонарей на уличных площадках

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы кабеля - используйте металлическую щётку или специальное средство.
• Выбирайте пресс-матрицу точно по размеру наконечника - некорректная форма давления приведёт к плохому контакту.
• Проверяйте усилие опрессовки - слишком маленькое не обеспечит герметичность, слишком большое - раздавит металл.
• При использовании в сыром месте после монтажа можно дополнительно заполнить отверстие термостойким герметиком.
• Артикул 5650 - это точный идентификатор для заказа; при замене всегда сверяйтесь с этим номером, так как аналоги могут отличаться по диаметру отверстия.
