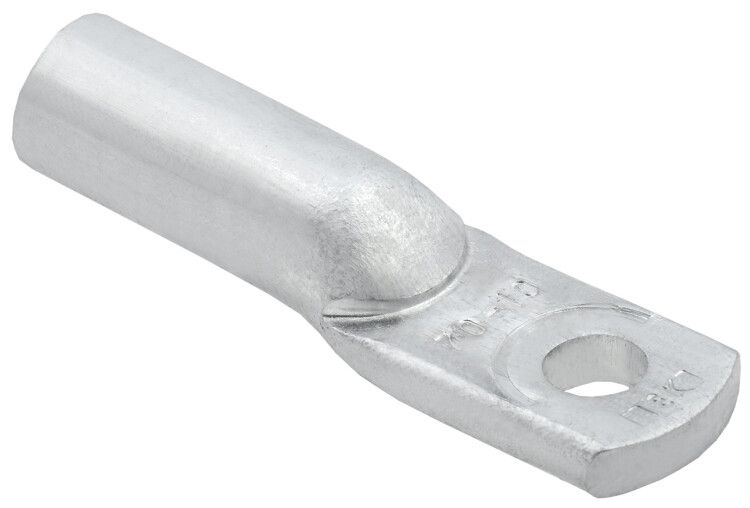

Наконечник алюминиевый ТА 50-10-9 ГОСТ 9581 | UNP11-050-10-09 IEK

Наконечник алюминиевый ТА 50-10-9 ГОСТ 9581 от бренда IEK предназначен для надёжного соединения алюминиевых многожильных проводов сечением 50 мм2 через опрессовку. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник алюминиевый ТА 50-10-9 ГОСТ 9581 применяется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Он обеспечивает прочный контакт, предотвращает расслоение жилы и снижает переходное сопротивление. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергообъектах с высокими требованиями к надёжности соединений.

Технические характеристики

• Сечение жилы: 50 мм2 - соответствует стандартным алюминиевым проводам средней и большой мощности;
• Диаметр отверстия: 10 мм - совпадает с болтами M10, используемыми в большинстве силовых клемм и шин;
• Работает при напряжении до 10 000 В - допущен для использования в сетях высокого класса;
• Материал: алюминий - легкий, хорошо проводящий, устойчивый к коррозии в нормальных условиях;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное механическое соединение;
• Форма сечения жилы: многопроволочная круглая / секторная - поддерживает гибкие и жесткие типы алюминиевых проводов;
• Цвет: серый - визуально отличается от медных аналогов, исключает путаницу при сборке;
• Срок службы: 30 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник алюминиевый ТА 50-10-9 ГОСТ 9581 совместим с любыми устройствами, имеющими крепёж М10 и предназначенные для работы с алюминием. Для монтажа требуется пресс-клещи с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу. После опрессовки проверьте качество соединения: не должно быть трещин, выступов или перекоса. Никогда не используйте плоскогубцы или обычные клещи - они не обеспечивают нужной плотности контакта.

Безопасность и стандарты

Произведён согласно ГОСТ 9581, который регламентирует форму, размеры, материалы и испытательные методы для алюминиевых наконечников. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 кВ. Продукт прошёл контроль качества на соответствие электропроводности, термической стойкости и механической прочности. Сертифицирован для применения в электроустановках по правилам ПУЭ.

Преимущества

• Высокая надёжность соединения благодаря однородному материалу (алюминий + алюминий) - минимизирован риск гальванической коррозии;
• Стандартный диаметр 10 мм позволяет использовать универсальные болты и клеммы без адаптеров;
• Долгий срок службы - экономия на обслуживании и заменах;
• Серый цвет упрощает визуальный контроль и предотвращает случайную замену на медный наконечник;
• Подходит для массового монтажа в промышленных и коммунальных объектах.

Ограничения применения

• Не для меди - использование с медными жилами вызывает быструю коррозию и нагрев;
• Запрещено применять в местах постоянного контакта с химически активными веществами (щелочи, солевые растворы);
• Не рекомендован для частых изгибов после монтажа - алюминий хрупок при циклическом деформировании;
• Требуется точный подбор пресс-матрицы; некорректный инструмент делает соединение опасным;
• Не подходит для переменного тока выше 10 000 В - превышение напряжения выводит изделие за рамки безопасности.

Примеры использования

• Подключение алюминиевой фидерной линии 50 мм2 к шине в КРУ 10 кВ;
• Оконцовка кабеля АС 50 в распределительном щите на подстанции;
• Соединение алюминиевого провода с входным автоматом в промышленном цехе;
• Монтаж заземления на металлоконструкцию с помощью болтового соединения М10.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальное средство;
• Выбирайте пресс-клещи с пометкой “для Al 50 мм2” - не все модели поддерживают такой диапазон;
• Проверяйте посадочный диаметр 10 мм на вашем оборудовании заранее - некоторые старые клеммы имеют меньший размер;
• После монтажа затяните болт моментом, указанным в документации оборудования - переусиливать нельзя;
• Храните наконечники в сухом месте - даже алюминий может окисляться при повышенной влажности.
