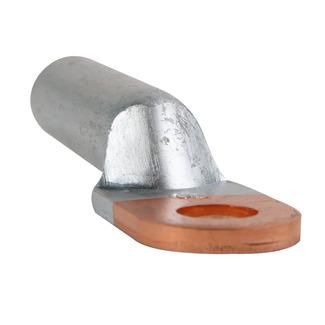

Наконечник алюмомедный OptiKit L-DTL-50-10 | 278172 КЭАЗ

Наконечник алюмомедный L-DTL-50-10 КЭАЗ предназначен для надёжного соединения алюминиевых проводов с медными токоведущими частями в электрических цепях до 10 кВ. Этот элемент используется там, где требуется безопасная комбинация двух различных металлов - без риска перегрева, окисления или разрушения контакта.

Назначение и область применения

Наконечник алюмомедный L-DTL-50-10 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2 перед их подключением к медным шинам, зажимам или аппаратам. Он исключает прямой контакт алюминия и меди, снижая риск электрохимической коррозии и перегрева. Подходит для установки на силовые кабели, распределительных устройствах, трансформаторах, выключателях и других компонентах высоковольтных систем до 10 кВ.

Технические характеристики

• Тип изделия: Наконечник алюмомедный
• Номинальное поперечное сечение: 50 мм2
• Диаметр отверстия: 10 мм
• Материал: Алюминий с медной вставкой (композитная конструкция)
• Номинальное напряжение: 10 000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглое
• Покрытие: Без покрытия - поверхность матовая серая
• Цвет: Серый

Совместимость и монтаж

Наконечник алюмомедный L-DTL-50-10 КЭАЗ совместим с алюминиевыми проводами сечением 50 мм2. Для фиксации используется опрессовка специальным клещами - необходимо выбрать матрицу с подходящим профилем под форму гильзы. Диаметр отверстия 10 мм соответствует болтовым соединениям M10. Убедитесь, что зачистка жилы выполнена точно на длину гильзы - недостаточная или избыточная зачистка снижают качество соединения. Монтаж допускается только после удаления изоляции и механической очистки поверхности алюминиевой жилы.

Безопасность и стандарты

Изделие рассчитано на работу в сетях до 10 кВ и соответствует требованиям к безопасности при использовании в высоковольтных системах. Отсутствие покрытия требует контроля условий эксплуатации - особенно в агрессивных средах с повышенной влажностью или химическими воздействиями. Применение в условиях, выходящих за диапазон –40…+80 C, может привести к потере механической прочности или увеличению переходного сопротивления.

Преимущества

• Устраняет проблему гальванопары между алюминием и медью - снижает риск коррозии и нагрева
• Обеспечивает устойчивую электрическую связь даже при длительных нагрузках
• Короткая форма гильзы удобна для ограниченного пространства внутри щитов и оборудования
• Выдерживает широкий температурный диапазон - подходит для холодных регионов и помещений с высокой температурой
• Произведён на заводе КЭАЗ - известном производителе с проверенной технологией сборки

Ограничения применения

• Не предназначены для многожильных проводов с мягкими жилами - требуется жесткий однопроволочный или малоштриховый алюминиевый проводник
• Не рекомендовано применение в условиях постоянного погружения в воду или высокой запыленности без дополнительной защиты
• Не следует использовать с проводами сечением менее 16 мм2 или более 300 мм2 - возможен перегрев или механическое разрушение
• Отсутствие защитного покрытия делает изделие чувствительным к агрессивной среде - в промышленных зонах с химикатами или солевым туманом требуется герметизация соединения

Примеры использования

• Подключение алюминиевого кабеля 50 мм2 к медной шине в распределительном устройстве 6–10 кВ
• Присоединение выводов трансформатора к алюминиевому кабельному вводу
• Соединение алюминиевого провода с медным зажимом автоматического выключателя в промышленном щите
• Монтаж в воздушных линиях электропередачи при замене старых соединителей

Практические советы

• Перед опрессовкой обязательно зачистите алюминиевую жилу до металлического блеска - используйте специальный скребок, а не наждак
• Выбирайте опрессовочные клещи с матрицей, соответствующей форме и размеру гильзы - некорректный инструмент деформирует наконечник
• Проверьте плотность соединения после опрессовки - попробуйте слегка повернуть жилу в гильзе; если есть люфт - соединение бракованное
• Для долговечности в открытых условиях нанесите антикоррозийную смазку на место входа жилы в гильзу - не затрагивая контактную площадку
• При работе в зимних условиях убедитесь, что материал не был поврежден при низких температурах - храните наконечники в тепле до момента монтажа
