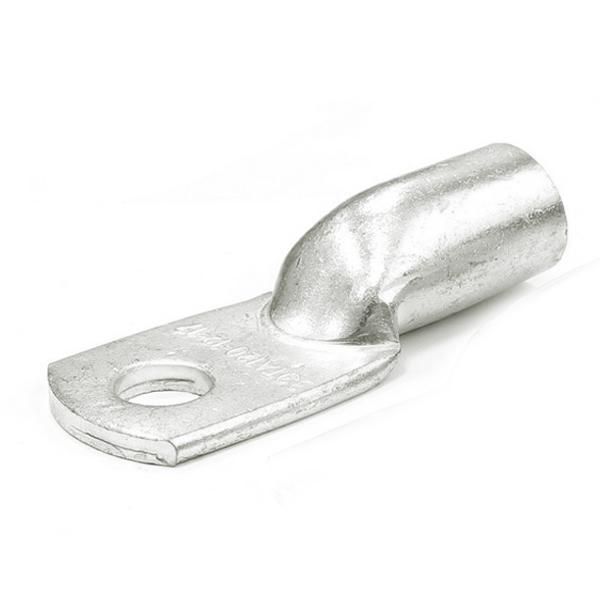

Наконечник кабельный ТА 50-10-9 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-50-10-9

Наконечник кабельный ТА 50-10-9 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей сечением 50 мм2 с болтовыми контактами. Артикул tke-ta-50-10-9 соответствует требованиям ГОСТ 9581-80 и используется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник ТА 50-10-9 применяется для оконцевания алюминиевых жил кабелей перед подключением к зажимам, шинам или аппаратам с резьбой М10. Подходит для установки на трансформаторах, распределительных щитах, коммутационных аппаратах и других устройствах, где требуется прочное и долговечное соединение. Часто встречается в энергетике, машиностроении и на объектах с высокими токовыми нагрузками.

Технические характеристики

• Материал: алюминий - обеспечивает хорошую проводимость и устойчивость к коррозии в нормальных условиях
• Номинальное сечение: 50 мм2 - совпадает с сечением алюминиевой жилы кабеля
• Форма поперечного сечения: круглая / секторная - позволяет использовать как с одножильными, так и с многожильными кабелями
• Размер резьбы: М10 - подходит для болтов диаметром 10 мм
• Количество отверстий: одно - для фиксации одним болтом
• Цвет: естественный алюминиевый - без покрытия, не окрашен
• Стандарт: ГОСТ 9581-80 - соответствие государственному регламенту на кабельные наконечники

Совместимость и монтаж

Наконечник ТА 50-10-9 совместим с алюминиевыми кабелями сечением 50 мм2. Для монтажа необходимо:

• Зачистить изоляцию кабеля на длину, равную глубине гильзы наконечника
• Вставить жилу до упора в гильзу
• Обжать специальным прессом с матрицей, подходящей для сечения 50 мм2 и типа наконечника ТА
• Убедиться, что обжим выполнен равномерно - без трещин и перекосов

Не рекомендуется применять плоскогубцы или другие неспециализированные инструменты - это снижает механическую прочность и увеличивает риск нагрева контакта.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который гарантирует допустимые пределы по сопротивлению переходному контакту, механической прочности и температурной стойкости. Наконечник не содержит свинца и других запрещённых компонентов. Применяется в системах с рабочим напряжением до 1000 В переменного тока.

Преимущества

• Высокая электропроводность алюминия - минимизирует потери мощности
• Одно отверстие и резьба М10 - упрощают монтаж и стандартизируют крепление
• Гладкая поверхность без заусенец - исключает повреждение изоляции при сборке
• Соответствие ГОСТ - обеспечивает взаимозаменяемость с другими изделиями того же класса

Ограничения применения

• Не предназначена для медных жил - использование на меди вызывает электрохимическую коррозию
• Не рекомендуется для внешней установки без защиты - алюминий чувствителен к агрессивным средам (солевые испарения, кислоты)
• Не подходит для частых разъединений - обжим является постоянным соединением
• Требуется точное соблюдение усилия обжима - недостаточное давление ведёт к плохому контакту, избыточное - к разрушению гильзы

Примеры использования

• Подключение алюминиевого кабеля АС 50 к шине в распределительном щите
• Соединение выводов трансформатора с медной шиной через переходной наконечник (при использовании медно-алюминиевого переходника)
• Фиксация кабеля на автоматическом выключателе с резьбовым зажимом М10
• Монтаж в промышленных конвейерах, насосных станциях, осветительных сетях с высокой нагрузкой

Практические советы

• Перед обжимом проверьте, чтобы внутренняя часть гильзы была чистой - грязь снижает качество контакта
• Выбирайте пресс с матрицей, указанной для сечения 50 мм2 и типа ТА - не используйте универсальные матрицы без указания совместимости
• После монтажа проверьте контакт: попробуйте слегка повернуть наконечник - он не должен двигаться относительно жилы
• При работе в сырых помещениях рассмотрите возможность нанесения антикоррозийной смазки на контактную поверхность
• Артикул tke-ta-50-10-9 от TOKOV ELECTRIC имеет одинаковые параметры с аналогичными изделиями по ГОСТ - можно заменить при необходимости
