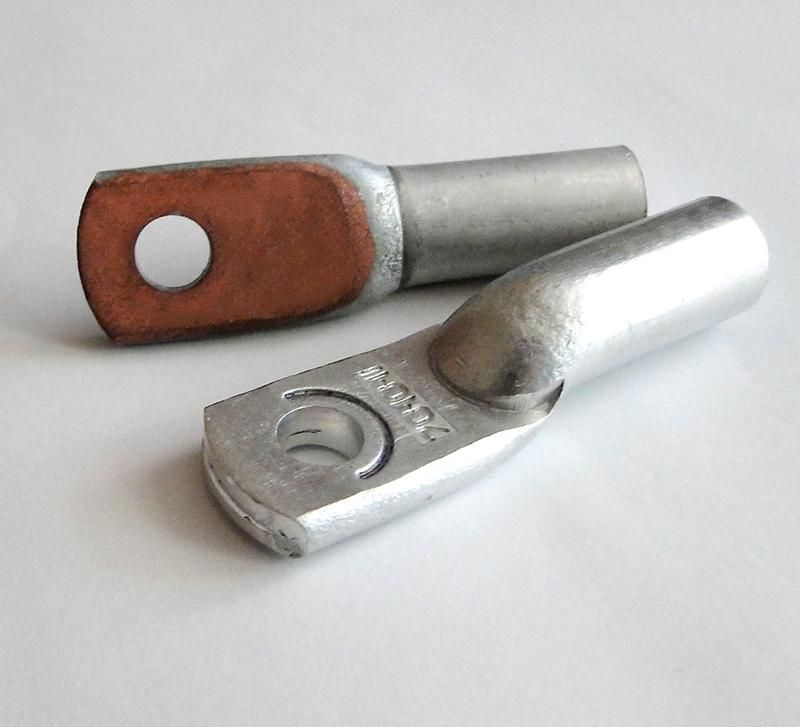

Наконечник алюмомедный ТАМ 50-10-9 TOKOV ELECTRIC TKE-TAM-50-10-9

Наконечник алюмомедный ТАМ 50-10-9 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов с болтовыми зажимами. Этот наконечник сочетает в себе прочность меди и лёгкость алюминия, что делает его оптимальным решением для силовых цепей в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюмомедный ТАМ 50-10-9 используется для оконцевания алюминиевых жил сечением до 50 кв.мм перед подключением к болтовым контактам. Подходит для работы с сталеалюминиевыми проводами - часто применяемыми в ЛЭП и распределительных устройствах. Применяется в электроустановках: трансформаторных подстанциях, щитах, на шинах, в оборудовании промышленных объектов.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 50 кв.мм
• Материал: алюминий с медным напылением (алюмомедная конструкция)
• Форма поперечного сечения: круглая
• Размер резьбы: М10,5 (соответствует болту диаметром 10,5 мм)
• Цвет: серебристый (естественный цвет алюминия)
• Совместим с сталеалюминиевыми проводами: да

Совместимость и монтаж

Наконечник алюмомедный ТАМ 50-10-9 рассчитан на установку на алюминиевые провода сечением 50 кв.мм. Для монтажа требуется обжимной инструмент с матрицей, соответствующей форме и размеру наконечника. Обжим должен быть выполнен равномерно, чтобы избежать повреждения алюминиевой основы. Убедитесь, что диаметр болта совпадает с метрическим размером резьбы - 10,5 мм. Нельзя использовать этот наконечник для жил меньшего сечения - это снижает механическую устойчивость соединения.

Преимущества

• Алюмомедная конструкция предотвращает гальваническую коррозию между алюминием и медными контактами
• Высокая проводимость за счёт медного слоя на контакте
• Увеличенная площадь контакта обеспечивает стабильную передачу тока даже при высоких нагрузках
• Совместимость с сталеалюминиевыми проводами расширяет возможности применения в энергетике

Ограничения применения

• Не предназначена для многожильных проводов сечением менее 50 кв.мм - возможен люфт и плохой контакт
• Не рекомендуется для постоянного воздействия агрессивных химических сред (например, в кислотных производствах)
• Запрещено использование без обжима - просто вставление в зажим недопустимо
• Не подходит для частых демонтажей - многократные сборки/разборки снижают срок службы резьбового участка

Примеры использования

• Подключение алюминиевого провода 50 кв.мм к шине в распределительном щите 0,4 кВ
• Соединение сталеалюминиевого провода ЛЭП с заземляющим контуром через болтовой зажим
• Присоединение фазного провода к выводу автомата или рубильника в промышленной панели

Практические советы

• Перед обжимом удалите оксидную плёнку с поверхности алюминиевой жилы - используйте металлическую щётку
• Выбирайте обжимной клещи с точной матрицей под ТАМ 50-10-9 - некорректный инструмент вызывает трещины в алюминии
• Проверьте плотность затяжки болта: перетягивание деформирует наконечник, недотягивание - создаёт нагрев
• При работе с несколькими одинаковыми наконечниками - проверяйте соответствие всех элементов: сечение жилы, диаметр болта, тип провода
• Храните наконечники в сухом месте - длительное воздействие влаги может вызвать поверхностную коррозию алюминия
