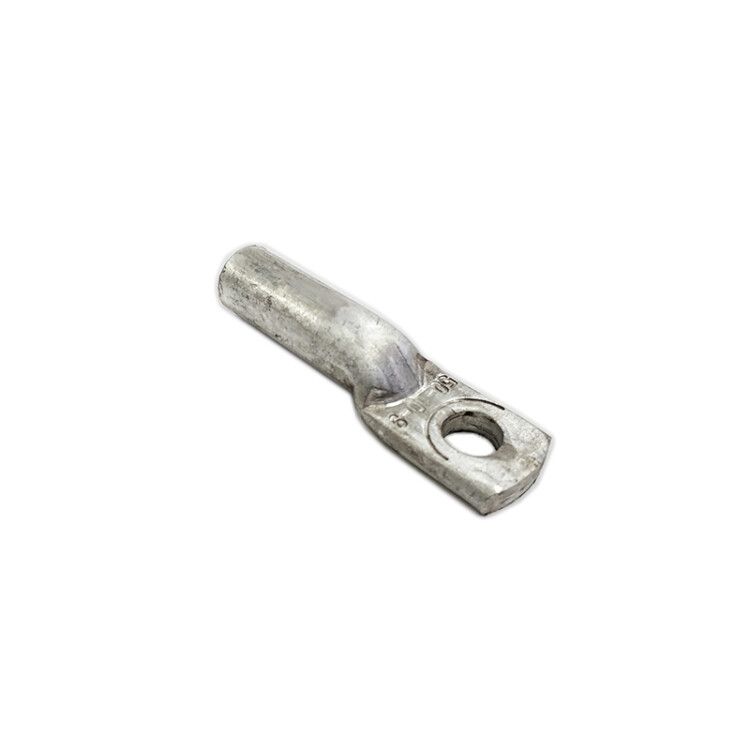

Наконечник медный алюминиевый ТАМ 50-10-9мм УХЛ3 (напылен.) ЗЭТА zeta10213

Наконечник медно-алюминиевый ТАМ 50-10-9 мм УХЛ3 с напылением - это соединительный элемент для надёжного перехода между алюминиевой жилой кабеля и медными клеммами или шинами, применяемый в силовых цепях до 35 кВ. Бренд ЗЭТАРУС выпускает этот продукт в соответствии с ГОСТ 9581-80, обеспечивая совместимость с многопроволочными жилами и устойчивость к агрессивным условиям среды.

Назначение и область применения

Наконечник медно-алюминиевый ТАМ 50-10-9 мм УХЛ3 с напылением предназначен для оконцевания алюминиевых жил кабелей и проводов перед подключением к медным контактам - таким как шины распределительных щитов, клеммы автоматических выключателей, трансформаторов или коммутационных аппаратов. Применяется там, где требуется надёжный электрический контакт между разнородными металлами, особенно в условиях повышенной влажности, перепадов температур и наличия химически активной среды.

Технические характеристики

• Номинальное поперечное сечение: 50 мм2 - рассчитан на токовые нагрузки, соответствующие этому сечению алюминиевого провода;
• Диаметр отверстия: 10 мм - позволяет использовать болтовые соединения M10 и аналогичные крепёжные элементы;
• Материал: алюминий основной корпус + медное напыление на контакте - снижает переходное сопротивление при соединении с медью;
• Климатическое исполнение: УХЛ3 - работает при температурах от −60 C до +40 C, устойчив к влаге, плесени и атмосферным осадкам;
• Диапазон внешнего диаметра кабеля: 9 мм - подходит для кабелей с изоляцией, имеющими наружный диаметр около этого значения;
• Форма жилы: многопроволочная круглая / секторная - совместим с типичными алюминиевыми жилами в силовых кабелях;
• Способ монтажа: опрессовка - требует специального пресса, не допускает сварки или пайки;
• Форма гильзы: длинная - увеличенная зона захвата повышает механическую прочность соединения;
• Количество монтажных отверстий: одно - для одного болта; не предусматривает двойного крепления;
• Цвет: серый - характерен для алюминиевого базового материала с медным напылением;
• Стандарты: ГОСТ 9581-80, соответствие DIN - гарантирует взаимозаменяемость с европейскими аналогами;
• Покрытие: медное напыление (газодинамическое) - не является гальванопластикой, более устойчиво к истиранию;
• Цифровой код: 344983 - внутренний идентификатор производителя.

Совместимость и монтаж

Наконечник медно-алюминиевый ТАМ 50-10-9 мм УХЛ3 с напылением совместим с алюминиевыми многожильными проводами сечением 50 мм2. Для установки необходима опрессовка - используйте матрицу пресса, подходящую под размер гильзы (обычно 10–12 мм). Медное напыление сохраняет целостность даже после нескольких циклов опрессовки, но не следует переусиливать - это может вызвать трещины в слое. После монтажа проверьте герметичность соединения: отсутствие видимых зазоров и равномерная деформация гильзы - признак правильной работы. Крепится через отверстие Ø10 мм болтом класса точности 6H/6g.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80, что подтверждает безопасную работу при напряжении до 35 кВ. Медное напыление предотвращает электрохимическую коррозию на границе алюминий-медь, которая возникает при прямом контакте этих металлов во влажной среде. Сертифицировано для эксплуатации в помещениях и на открытых площадках с умеренно холодным климатом (УХЛ3). Соответствие DIN обеспечивает возможность замены зарубежных аналогов без изменения проектных решений.

Преимущества

• Медное напыление вместо цельномедной вставки - экономит материал, сохраняя хорошую проводимость и антикоррозийные свойства;
• Длинная форма гильзы - повышает механическую прочность и долговечность соединения при вибрациях и нагрузках;
• Устойчивость к климатическим воздействиям (УХЛ3) - подходит для монтажа вне помещений, в сырых цехах, на элеваторах и в подстанциях;
• Соответствие DIN - можно использовать в системах, собранных по европейским нормам;
• Не требует дополнительной смазки или противокоррозийных составов - напыленный слой сам выполняет функцию защиты.

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых жил - только для многопроволочных;
• Нельзя использовать с медными жилами - изделие создано исключительно для алюминиевых проводов;
• Не рекомендовано использование в местах постоянного погружения в воду - IP-класс не указан, хотя UHL3 даёт защиту от влаги, но не от длительного контакта с жидкостью;
• Не подлежит ремонту - при повреждении напыления или гильзы необходимо заменить весь наконечник;
• Требуется обязательное использование пресса - попытки затянуть болтом без опрессовки приведут к плохому контакту и нагреву.

Примеры использования

• Подключение алюминиевого кабеля АС 50 к медной шине в распределительном щите 10(6) кВ;
• Соединение фазного провода от воздушной ЛЭП с медной клеммой трансформатора;
• Монтаж в промышленных конвейерах, насосных станциях, компрессорных установках с алюминиевой проводкой;
• Обслуживание старых объектов, где сохранилась алюминиевая проводка, но современные устройства имеют медные клеммы.

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри гильзы снижает качество опрессовки;
• Проверяйте соответствие диаметра отверстия (10 мм) выбранному болту - не используйте M8 или M12 без адаптеров;
• При работе в условиях высокой влажности дополнительно контролируйте плотность соединения - возможна микрокоррозия при недостаточно качественной опрессовке;
• Для массовой сборки используйте гидравлический пресс с регулируемым давлением - он обеспечит одинаковое качество всех соединений;
• Храните наконечник медно-алюминиевый ТАМ 50-10-9 мм УХЛ3 с напылением в сухом месте - даже с напылением, длительное воздействие влаги может повредить поверхность.
