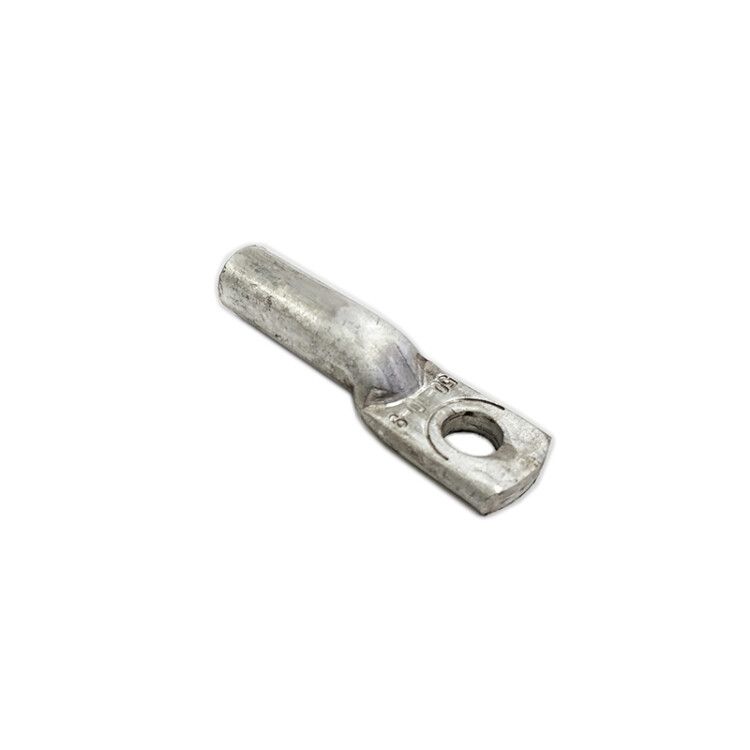

Наконечник алюминиевый ТА 50-10-9мм УХЛ3 (опрес.) ЗЭТАРУС zeta10413

Наконечник алюминиевый ТА 50-10-9 мм УХЛ3 опрессовочный от бренда ЗЭТАРУС - это соединительный элемент для оконцевания многопроволочных алюминиевых жил сечением 50 мм2. Артикул 344983 предназначен для надежного контакта в силовых цепях до 35 кВ, особенно там, где важна устойчивость к перепадам температур и влаге.

Назначение и область применения

Наконечник алюминиевый ТА 50-10-9 мм УХЛ3 опрессовочный используется для оконцевания алюминиевых проводов и кабелей перед подключением к зажимам, шинам или аппаратам. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на оборудовании высокой мощности. Применяется в условиях повышенной влажности, колебаний температур и воздействия агрессивной среды - например, на открытых площадках, в промышленных цехах, энергообъектах.

Технические характеристики

• Номинальное сечение жилы: 50 мм2
• Диаметр отверстия: 10 мм - соответствует болтам М10
• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Тип монтажа: опрессовка - требует специального пресса, обеспечивает механическую прочность и минимальное переходное сопротивление
• Форма жилы: многопроволочная круглая или секторная - совместим с большинством типов алюминиевых кабелей
• Длина гильзы: длинная - увеличивает площадь опрессовки, повышает надежность соединения
• Количество отверстий: одно - для одного болтового соединения
• Цвет: серый - характерен для неокрашенного алюминия
• Климатическое исполнение: УХЛ3 - работает при температурах от −60C до +40C, устойчив к влажности и запыленности
• Стандарт: ГОСТ 9581-80, соответствие DIN - гарантирует взаимозаменяемость с европейскими аналогами
• Покрытие: без покрытия - не имеет антикоррозийного слоя, что снижает стоимость, но требует защиты при длительном использовании вне помещений

Совместимость и монтаж

Наконечник алюминиевый ТА 50-10-9 мм УХЛ3 опрессовочный совместим с алюминиевыми проводами сечением от 16 до 240 мм2, но идеально подходит именно для 50 мм2. Для монтажа требуется:

• Гидравлический или ручной опрессовочный пресс с матрицей под диаметр 9 мм
• Правильно выбранный размер гильзы - диаметр кабеля должен точно соответствовать 9 мм
• Обязательная зачистка жилы от оксидной плёнки перед опрессовкой
• Не допускается использование клеммных болтов больше М10 - диаметр отверстия фиксирован

Перед установкой проверьте, чтобы внутренний диаметр жилы совпадал с внутренним диаметром наконечника - иначе возможен плохой контакт или деформация.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80 и требованиям DIN, что подтверждает безопасность работы при напряжении до 35 кВ. Климатическое исполнение УХЛ3 позволяет использовать его в регионах с суровым климатом. Отсутствие покрытия не влияет на электроизоляцию - наконечник всегда устанавливается внутри изолированных систем или защищенных корпусах.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не loosens даже при вибрациях
• Низкое переходное сопротивление - минимизация потерь энергии и нагрева
• Совместимость с международными стандартами - можно заменить на зарубежные аналоги без переделки системы
• Устойчивость к температурным нагрузкам - сохраняет форму и проводимость при экстремальных значениях
• Простота установки при наличии правильного инструмента - не требует пайки или сварки

Ограничения применения

• Не применяется для медных жил - материал алюминий несовместим с медью без переходных элементов
• Без покрытия - не рекомендован для постоянного нахождения во влажной среде без дополнительной герметизации или смазки
• Не подходит для частых демонтажей - опрессовка является одноразовым соединением
• Требуется точное соблюдение диаметра кабеля (9 мм) - отклонение более +-0,5 мм снижает качество соединения
• Не используйте с автоматическими выключателями или устройствами, где требуется быстрый доступ - невозможно повторное использование

Примеры использования

• Подключение алюминиевого кабеля АС 50 к шине распределительного щита 10 кВ
• Соединение фазного провода на воздушной ЛЭП с ответвлением к трансформатору
• Присоединение жилы к зажиму заземления в промышленном цеху с высокой влажностью
• Монтаж в электростанциях, тепловых пунктах, насосных станциях

Практические советы

• Перед опрессовкой обязательно удалите оксидную плёнку с жилы алмазной щёткой или наждаком - алюминий быстро окисляется
• Используйте смазку типа “Alu-Gel” или “Kontakt-Krem” - она предотвращает окисление и улучшает проводимость
• Выбирайте матрицу пресса строго по диаметру 9 мм - слишком маленькая вызывает трещины, слишком большая - слабый контакт
• Проверяйте глубину входа жилы в наконечник - должна полностью войти, без зазора
• После монтажа проверяйте усилие затяжки болта - момент должен соответствовать нормам для М10 (обычно 10–12 Нм)
• Для наружной установки - дополнительно изолируйте место соединения термоусадкой или бандажом
