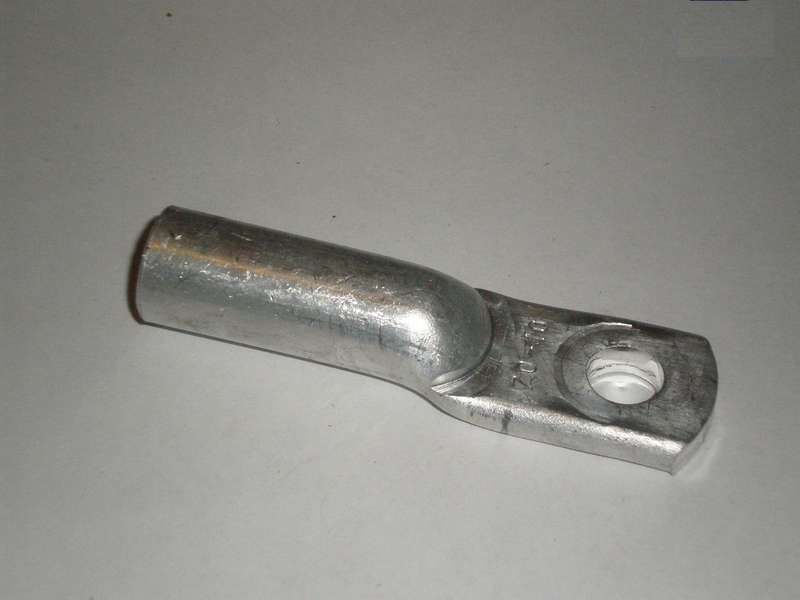

Наконечник алюминиевый ТА 70-10-12 УХЛ3 (опрес.) КЗОЦМ 5670

Наконечник алюминиевый ТА 70-10-12 УХЛ3 опрессовочный от КЗОЦМ предназначен для надёжного соединения алюминиевых кабелей сечением 70 мм2 через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в экстремальных условиях - от сильных холодов до повышенной влажности.

Назначение и область применения

Наконечник алюминиевый ТА 70-10-12 УХЛ3 опрессовочный используется для оконцевания жил алюминиевых проводов и кабелей перед подключением к зажимам, шинам или другим элементам электрической цепи. Применяется там, где важна долговечность контакта и устойчивость к внешним воздействиям - например, на открытых распределительных устройствах, в силовых щитах, на промышленных объектах и в энергообъектах.

Технические характеристики

• Номинальное сечение кабеля: 70 мм2
• Диаметр отверстия: 10,5 мм - соответствует болтам M10–M12
• Материал: технический алюминий марки АД1
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов зажимов
• Способ монтажа: опрессовка (не требует пайки)
• Герметичность: да - защищает от попадания влаги и пыли внутрь контакта
• Рабочий температурный диапазон: от –70 C до +45 C
• Степень защиты: IP67 (полная герметизация при погружении в воду на короткое время)

Совместимость и монтаж

Наконечник алюминиевый ТА 70-10-12 УХЛ3 опрессовочный совместим с кабелями и проводами с алюминиевой жилой сечением 70 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер наконечника. После опрессовки необходимо проверить качество соединения - отсутствие трещин, равномерное деформирование металла, плотное прилегание к жиле. Диаметр отверстия 10,5 мм позволяет использовать болты М10 и М12. Не рекомендуется использовать с медными жилами - возможна гальваническая коррозия.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-91 и ГОСТ 23286-78 для алюминиевых наконечников. Высокая степень герметизации (IP67) и материал АД1 обеспечивают безопасную работу в условиях повышенной влажности, запылённости и перепадов температур. Наконечник не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая электропроводность алюминия АД1 - снижение потерь энергии на контакте
• Устойчивость к коррозии благодаря герметичному исполнению
• Легкость материала - удобство транспортировки и установки
• Пластичность - легко формуется при опрессовке без растрескивания
• Широкий температурный диапазон - работает в суровом климате

Ограничения применения

• Не применяется для многожильных медных кабелей - риск электрохимической коррозии при контакте меди и алюминия
• Не допускается использование в средах с постоянным воздействием кислот, щелочей или солёной воды без дополнительной защиты
• Температура выше +45 C может вызвать снижение механической прочности соединения
• Не подходит для частых вибраций без фиксации болтом - возможен люфт и нагрев контакта

Примеры использования

• Подключение алюминиевых кабелей к шинам в распределительных щитах 6(10)/0,4 кВ
• Соединение жил в системах освещения на открытых площадках (станции, эстакады)
• Промышленные конвейеры и насосные станции в регионах с суровым климатом
• Энергетические объекты в Сибири, Дальнем Востоке и других районах с зимними минусами ниже –50 C

Практические советы

• Перед опрессовкой удалите оксидную плёнку с жилы - используйте металлическую щётку или специальный инструмент
• Выбирайте пресс-клещи с матрицей, точно соответствующей размеру наконечника ТА 70-10-12 - некорректная опрессовка снижает срок службы
• Проверьте посадочный диаметр отверстия (10,5 мм) перед установкой болта - он должен входить свободно, без усилия
• При работе в условиях повышенной влажности дополнительно смажьте контакт термопастой на основе алюминия
• Для длительной эксплуатации в агрессивной среде рассмотрите возможность применения защитных колпачков или термоусадочных трубок
