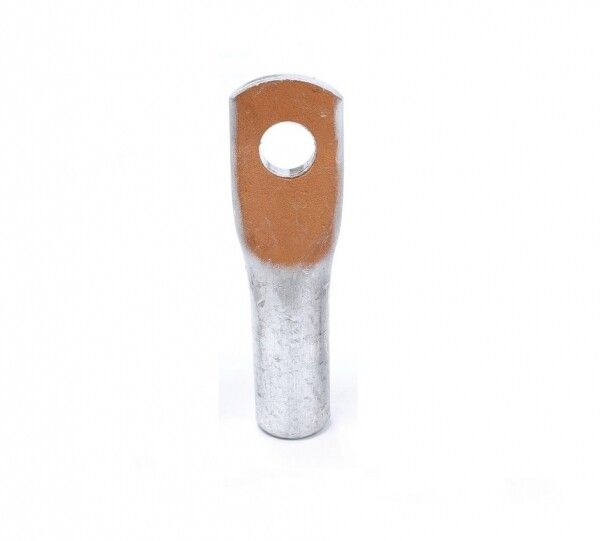

Наконечник алюмомедный ТАМ 70-10-12 EKF PROxima | tam-70-10-12

Наконечник алюмомедный ТАМ 70-10-12 от EKF PROxima предназначен для надёжного оконцевания алюминиевых кабелей сечением 70 мм2. Благодаря медному напылению контакта обеспечивается устойчивое соединение с медными шинами и зажимами, снижаются переходные сопротивления и риск электрохимической коррозии.

Назначение и область применения

Наконечник алюмомедный ТАМ 70-10-12 используется для оконцевания алюминиевых токоведущих жил в силовых кабелях и проводах. Применяется там, где требуется соединить алюминиевую жилу с медной шиной, клеммой или аппаратом - например, в распределительных щитах, трансформаторных подстанциях, на выводах автоматических выключателей и рубильников. Подходит для систем до 35 кВ.

Технические характеристики

• Номинальное сечение: 70 мм2 - соответствует алюминиевой жиле указанного сечения;
• Материал: алюминий основная часть, медное напыление на контактной поверхности - защищает от оксидации и повышает проводимость;
• Диаметр отверстия: 10,5 мм - совпадает с болтами M10;
• Наружный диаметр: 18 мм - позволяет легко установить в стандартные зажимы;
• Форма поперечного сечения: круглая - оптимальна для равномерного распределения усилия при опрессовке;
• Номинальное напряжение: 35 кВ - рассчитан на высоковольтные системы среднего класса;
• Способ монтажа: опрессовка - требует специального инструмента;
• Количество отверстий: одно - однополюсное исполнение;
• Цвет: бронзово-серый - визуально отличается от алюминиевых аналогов;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии напыления.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 70-10-12 совместим с алюминиевыми жилами точно 70 мм2. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей под диаметр 18 мм. Убедитесь, что инструмент имеет правильную форму и давление: недостаточное усилие вызывает плохой контакт, избыточное - деформацию корпуса. После опрессовки проверьте герметичность соединения: металл не должен треснуть или перегнуться. Наконечник нельзя использовать с многожильными проводами меньшего сечения - они не заполнят внутреннюю полость, что снизит механическую прочность.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 61238-1-2014 для наконечников кабельных. Медное напыление выполнено методом газодинамического осаждения - технология гарантирует плотное адгезионное соединение без пор и микротрещин. Это исключает отслоение покрытия при нагрузках и температурных колебаниях. Соответствие нормам обеспечивает безопасную работу в условиях повышенной влажности и вибраций.

Преимущества

• Медное напыление вместо цельномедного корпуса - экономит материал, сохраняет хорошую проводимость и предотвращает коррозию на границе алюминий–медь;
• Уменьшенная масса по сравнению с полностью медными наконечниками - удобнее при работе на высоте и в труднодоступных местах;
• Стандартный диаметр отверстия 10,5 мм - совместим с большинством бытовых и промышленных клемм M10;
• Высокая термическая стабильность - работает при широком диапазоне температур без потери качества контакта;
• Защита от электрохимической коррозии - особенно важна во влажных помещениях и на открытых площадках.

Ограничения применения

• Не применяется для медицинского оборудования, взрывоопасных зон и объектов с особыми требованиями к безопасности (не сертифицирован для Ex-зон);
• Запрещена сварка или пайка - напыление не предназначено для нагрева выше 150 C;
• Не рекомендован для частых демонтажей - после нескольких операций опрессовки возможно ослабление фиксации;
• Не подходит для жил меньше 70 мм2 - возможен люфт и потеря механической прочности;
• Не заменяет полноценный медный наконечник при наличии требований к максимальной проводимости (например, в токопроводах постоянного тока >1000 А).

Примеры использования

• Подключение алюминиевого кабеля 70 мм2 к медной шине в КРУ 10(6)/0,4 кВ;
• Оконцевание фазного провода перед входом в автоматический выключатель типа ABB S200;
• Соединение алюминиевой жилы с заземляющей шиной в распределительном пункте на производстве;
• Монтаж в трансформаторных будках, где используются алюминиевые кабели для питания.

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы наконечника - не более 25 мм;
• Обязательно используйте пресс-клещи с матрицей, подходящей именно под этот тип (диаметр 18 мм);
• Проверяйте качество опрессовки: после снятия клещей не должно быть видно просветов между жилой и трубкой;
• На участках с высокой влажностью или химически активной средой дополнительно смажьте место соединения антикоррозийной пастой;
• При комплектации проекта учтите, что ТАМ 70-10-12 от EKF PROxima - это точная замена старому ТАМ 70-10, но с улучшенным покрытием.
