Наконечник медно-алюминиевый ТАМ 70-18-12 5 DTL-70 - UNP31-070-11-12 IEK

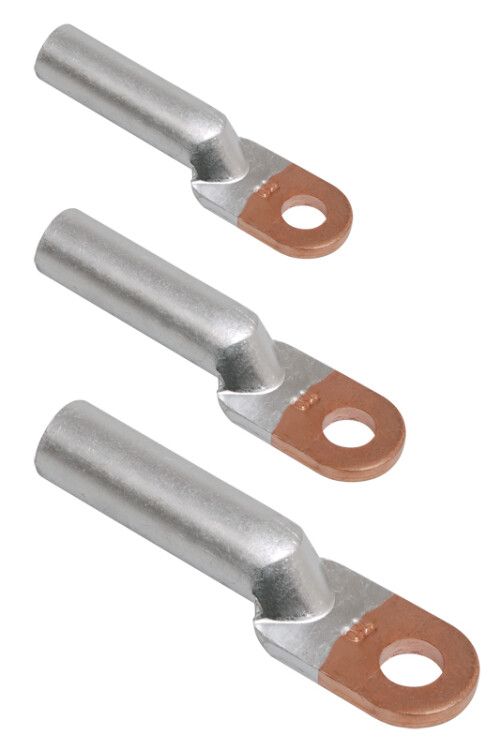

Наконечник медно-алюминиевый DTL-70 70-18-12 5 мм от IEK предназначен для надёжного соединения алюминиевых проводов с медными шинами и кабелями, предотвращая коррозию из-за гальванического контакта. Артикул unp31-070-11-12 соответствует сериям продукции IEK, рассчитанным на высокие токовые нагрузки.

Назначение и область применения

Наконечник медно-алюминиевый DTL-70 70-18-12 5 мм используется там, где необходимо соединить алюминиевый проводник с медной частью цепи - например, при подключении к шинам распределительных щитов, автоматическим выключателям или трансформаторам. Он устраняет риск электрохимической коррозии, которая возникает при прямом контакте меди и алюминия под нагрузкой.

Технические характеристики

• Номинальное сечение: 70 мм2 - подходит для проводов с таким же сечением, рассчитанных на ток до 190–210 А (в зависимости от условий прокладки)
• Материал: комбинированный - алюминиевая часть для соединения с алюминиевым проводом, медная - для контакта с медной шиной
• Форма жилы: многопроволочная круглая или секторная - совместим с обоими типами проводов
• Наружный диаметр: 18 мм - определяет размер зажима болтового соединения
• Внутренний диаметр: 12,5 мм - позволяет плотно заходить внутрь контактной части, обеспечивая механическую устойчивость
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих герметичное соединение
• Цвет: серый - визуально отличает изделие от однопроводных наконечников
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-70 70-18-12 5 мм совместим с алюминиевыми проводами сечением 70 мм2 и медными шинами, имеющими отверстие под болт диаметром 12 мм. Для монтажа требуется опрессовочные клещи с матрицей, подходящей под размер 18 мм. Убедитесь, что глубина запрессовки соответствует длине трубчатой части наконечника - недостаточное давление снижает надёжность контакта, избыточное - повреждает жилу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61238-1-2014 для наконечников силовых соединений. Применение исключает образование оксидной плёнки между металлами, что снижает риск перегрева и возгорания. Сертифицировано для работы в условиях температур от –40C до +70C.

Преимущества

• Устраняет гальваническую коррозию - продлевает срок службы соединения
• Обеспечивает равномерную передачу тока благодаря двум материалам в одном корпусе
• Стандартный внешний диаметр 18 мм - легко фиксируется в большинстве промышленных клемм и болтовых зажимов
• Серый цвет - удобна визуальная идентификация среди других типов наконечников

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых проводов - только для многопроволочных
• Не предназначена для частых изгибов или подвижных соединений - только для стационарной установки
• Работает только при правильной опрессовке; использование обычных плоскогубцев недопустимо
• Не рекомендовано применять в средах с постоянной влажностью выше 95% без дополнительной защиты

Примеры использования

• Подключение алюминиевого кабеля 70 мм2 к медной шине в распределительном щите
• Присоединение алюминиевой жилы к выводу автомата или контактора с медными клеммами
• Соединение алюминиевого провода с медным кабелем в системах освещения промышленных объектов
• Монтаж в конвейерных линиях, насосных станциях, сварочных аппаратах

Практические советы

• Перед опрессовкой удалите оксидную плёнку с алюминиевого провода - используйте металлическую щётку
• Выбирайте клещи с матрицей, помеченной как “18 мм” - точное соответствие гарантирует прочность
• Проверьте посадочный диаметр 12,5 мм - он должен свободно входить в болтовые клеммы, но не люфтить
• После монтажа проверьте усилие затяжки болта - не допускайте перетяга, чтобы не деформировать медную часть
• Храните наконечники в сухом месте - даже с защитным покрытием они чувствительны к конденсату
