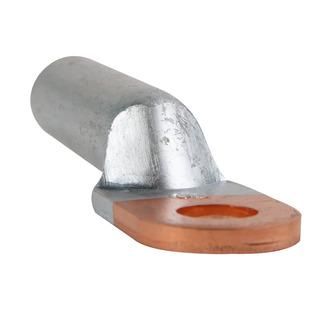

Наконечник алюмомедный OptiKit L-DTL-70-12 | 278173 КЭАЗ

Наконечник алюмомедный L-DTL-70-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов с медными токоведущими частями в электрических цепях до 10 кВ. Этот элемент используется там, где требуется безопасная комбинация двух разных металлов - без риска перегрева, окисления или разрушения контакта.

Назначение и область применения

Наконечник алюмомедный L-DTL-70-12 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2 перед их подключением к медным шинам, зажимам или аппаратам. Он исключает прямой контакт алюминия и меди, снижая риск электрохимической коррозии и перегрева. Подходит для установки на силовые кабели, распределительных устройствах, трансформаторах, выключателях и других аппаратах высокого напряжения.

Технические характеристики

• Тип изделия: Наконечник алюмомедный
• Номинальное поперечное сечение: 70 мм2
• Диаметр отверстия: 12 мм - соответствует болтам M12
• Материал: Композит - алюминиевая часть для провода, медная часть для контакта
• Номинальное напряжение: до 10 000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма гильзы: Короткая - компактная конструкция для плотной укладки
• Форма поперечного сечения: Круглая - совместима с круглыми жилами
• Покрытие: Без покрытия - требует защиты при внешней эксплуатации
• Цвет: Серый - визуальное отличие от однородных медных или алюминиевых аналогов

Совместимость и монтаж

Наконечник алюмомедный L-DTL-70-12 КЭАЗ монтируется методом опрессовки специальным клещами. Перед установкой необходимо полностью удалить изоляцию с алюминиевой жилы. Для обеспечения прочного контакта используйте матрицу, соответствующую сечению 70 мм2 и форме гильзы. Диаметр отверстия 12 мм позволяет закрепить наконечник на болтах М12 - проверьте соответствие размеров зажимов оборудования. Учитывайте, что этот наконечник рассчитан именно на алюминиевые провода, а не на медные - использование с медью не допускается.

Безопасность и стандарты

Изделие соответствует требованиям к работе в сетях до 10 кВ и предназначено для применения в соответствии с ГОСТ Р 50571 и ПУЭ. Конструкция исключает образование гальванопары между алюминием и медью благодаря внутреннему переходному слою. Однако при открытой эксплуатации рекомендуется дополнительно изолировать место соединения термоусаживающейся трубкой или герметиком для защиты от влаги и коррозии.

Преимущества

• Обеспечивает долговечное соединение алюминиевого провода с медным оборудованием без риска перегрева
• Стандартная форма и размеры позволяют использовать универсальные опрессовочные инструменты
• Выдерживает широкий диапазон температур - подходит для холодных регионов и помещений с повышенной температурой
• Не содержит покрытий, которые могут треснуть или отслоиться - увеличивает срок службы механической части

Ограничения применения

• Не предназначен для многожильных проводов с большим количеством тонких прядей - возможна потеря контакта при опрессовке
• Не следует применять в условиях постоянного воздействия воды или химически активных сред без дополнительной герметизации
• Не заменяет полноценную муфту - не предназначен для ответвлений или удлинения кабелей
• Подходит только для проводов сечением 16–300 мм2; использование с меньшим или большим сечением недопустимо

Примеры использования

• Подключение алюминиевого кабеля АС 95 к медной шине в распределительном щите 10 кВ
• Присоединение фазного провода от воздушной ЛЭП к входному автомату в трансформаторной будке
• Соединение алюминиевой жилы кабеля с медным выводом автомата или рубильника в промышленном цехе
• Монтаж на заземляющие контуры, где требуется переход от алюминиевого провода к медной шине заземления

Практические советы

• Перед опрессовкой обязательно зачистите жилу до металлического блеска - даже минимальный оксидный слой снижает качество контакта
• Выбирайте опрессовочные клещи с подходящей матрицей - некорректный инструмент деформирует гильзу и нарушает герметичность
• Проверяйте посадочный диаметр 12 мм на вашем оборудовании - если болт больше или меньше, потребуется другой наконечник
• При использовании в открытом воздухе после монтажа обработайте место соединения силиконовым герметиком или наденьте термоусаживающуюся трубку
• Наконечник алюмомедный L-DTL-70-12 КЭАЗ - часть серии OptiKit L/C; если вам нужны другие сечения, проверьте наличие аналогов в этой же серии
