Наконечник кабельный алюмомедный ТАМ 70-12-12 - 60061 КВТ

Товарные предложения:

Наконечник медно-алюминиевый ТАМ 70-12-12 КВТ 60061

21.11.2024

320 шт.

111,44 ₽

шт.

от 1 дня

Условия поставки наконечника кабельного алюмомедного ТАМ 70-12-12 - 60061 квт

Купить 333 шт. наконечника кабельных алюмомедных там 70-12-12 - 60061 квт могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена наконечника кабельного алюмомедного ТАМ 70-12-12 - 60061 квт зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

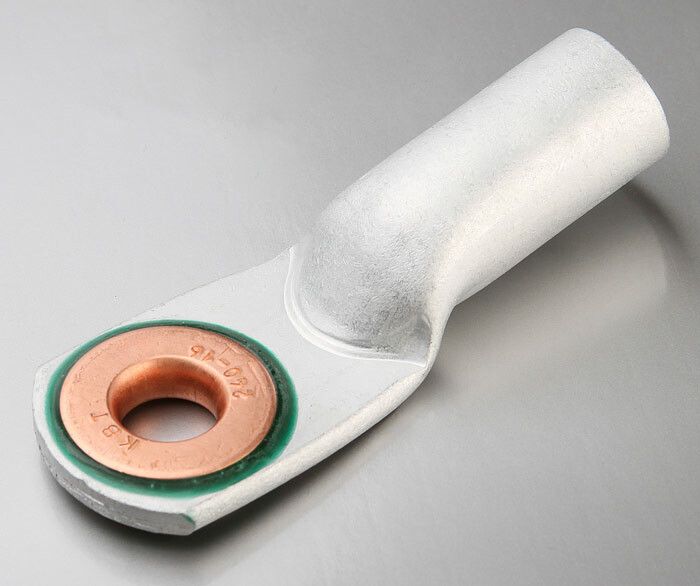

Наконечник кабельный алюмомедный ТАМ 70-12-12 - 60061 КВТ предназначен для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств. Изготовлен из электротехнического алюминия марки АД1 и меди марки М1, что обеспечивает надежность и эффективность использования.

Основные преимущества:

Стандартные номинальные поперечные сечения позволяют использовать наконечник для различных типов кабелей и проводов с алюминиевыми или стальными жилами.
Секторные жилы рекомендуется скруглить набором матриц НМ-300 С (КВТ), что обеспечивает более надежное и безопасное подключение.
Высокотемпературный эпоксидный компаунд герметизирует стыковой шов между медным кольцом и алюминиевым корпусом, предотвращая попадание влаги и повышая долговечность наконечника.
Новая конструкция соответствует европейским стандартам и геометрии ГОСТ 9581 на кабельные алюминиевые и алюмомедные наконечники, что обеспечивает совместимость и удобство использования.

Характеристики c описанием

Резьба:

M12

Резьба — это тип соединения, используемый в кабельных наконечниках и соединителях (гильзах) для обеспечения надежного и долговечного соединения. Резьбовые соединения различаются по диаметру и шагу резьбы, что влияет на совместимость с различными типами кабелей и оборудования. Правильный выбор резьбы обеспечивает высокую механическую прочность и надежность электрического контакта. M8 — резьба диаметром 8 мм. Обеспечивает надежное соединение для средних по размеру кабелей. Рекомендуется для использования в системах, где требуется высокая механическая прочность и стабильность соединения. Замена на другой тип резьбы может потребовать переходных элементов. M10 — резьба диаметром 10 мм. Подходит для соединения более толстых кабелей, обеспечивая высокую прочность и надежность. Используется в системах с повышенными требованиями к механической стойкости. При замене важно учитывать совместимость с используемыми кабелями и оборудованием. M6 — резьба диаметром 6 мм. Применяется для соединения тонких кабелей, где требуется компактность и надежность. Подходит для использования в ограниченных пространствах. При необходимости замены рекомендуется проверять совместимость с существующими компонентами. M12 — резьба диаметром 12 мм. Обеспечивает очень высокую механическую прочность и надежность для толстых кабелей. Используется в тяжелых условиях эксплуатации. Замена на другой тип резьбы может потребовать адаптеров или переходников. M16 — резьба диаметром 16 мм. Предназначена для соединения очень толстых кабелей, где требуется максимальная прочность и надежность. Применяется в системах с экстремальными условиями эксплуатации. Замена требует тщательной проверки совместимости и возможно использования специальных переходников. 10 — резьба диаметром 10 мм. Обеспечивает надежное соединение для средних и толстых кабелей. Рекомендуется для использования в системах с высокими требованиями к механической прочности. Замена на другой тип резьбы должна быть тщательно проверена на совместимость. 12 — резьба диаметром 12 мм. Подходит для соединения толстых кабелей, обеспечивая высокую прочность и надежность. Используется в системах с повышенными требованиями к механической стойкости. При замене важно учитывать совместимость с используемыми кабелями и оборудованием. M5 — резьба диаметром 5 мм. Применяется для соединения тонких кабелей, где требуется компактность и надежность. Подходит для использования в ограниченных пространствах. При необходимости замены рекомендуется проверять совместимость с существующими компонентами. M4 — резьба диаметром 4 мм. Используется для соединения очень тонких кабелей, где важна компактность и надежность. Применяется в миниатюрных устройствах и ограниченных пространствах. Замена на другой тип резьбы требует проверки на совместимость. 8 — резьба диаметром 8 мм. Обеспечивает надежное соединение для средних по размеру кабелей. Рекомендуется для использования в системах, где требуется высокая механическая прочность и стабильность соединения. Замена на другой тип резьбы может потребовать переходных элементов.

Материал:

Алюминий/медь

Материал кабельных наконечников и соединителей (гильз) определяет их электрические и механические свойства, включая проводимость, устойчивость к коррозии и механическую прочность. Правильный выбор материала важен для обеспечения надежности и долговечности электрических соединений. Медь обладает высокой электрической проводимостью и коррозионной стойкостью, что делает ее идеальным материалом для кабельных наконечников и соединителей. Рекомендуется использовать медные соединители в условиях, требующих минимальных потерь энергии и высокой надежности соединения. Замена на другие материалы допустима, но может привести к увеличению сопротивления и снижению эффективности. Латунь представляет собой сплав меди и цинка, обладающий хорошей проводимостью и механической прочностью. Латунные соединители часто используются в условиях, где требуется баланс между проводимостью и прочностью. Рекомендуется использовать в средах с умеренной коррозионной активностью. Замена на медные соединители может улучшить проводимость. Алюминий имеет меньшую проводимость по сравнению с медью, но отличается легкостью и устойчивостью к коррозии. Алюминиевые соединители подходят для применения в воздушных линиях и других местах, где важен вес. Рекомендуется учитывать коэффициент температурного расширения при установке. Замена на медные соединители может улучшить проводимость, но увеличит вес. Алюминий/медь (Al/Cu) соединители комбинируют свойства обоих металлов, обеспечивая хорошую проводимость и устойчивость к коррозии. Такие соединители часто используются в переходных соединениях между алюминиевыми и медными проводами. Рекомендуется использовать в системах, где необходимо соединение разнородных металлов. Замена на чисто медные или алюминиевые соединители может быть нецелесообразной из-за разницы в свойствах материалов. Очевидно и не требует дополнительного разъяснения. Олово используется в качестве покрытия для улучшения коррозионной стойкости и пайки. Оловянные соединители и наконечники обеспечивают хорошую защиту от окисления и легкость монтажа. Рекомендуется использовать в условиях повышенной влажности или при необходимости частой пайки. Замена на непокрытые соединители может снизить коррозионную стойкость. Пластик используется в качестве изоляционного материала для кабельных наконечников и соединителей. Он обеспечивает электрическую изоляцию и защиту от механических повреждений. Рекомендуется использовать в системах, где требуется дополнительная изоляция и защита. Замена на металлические соединители без изоляции может привести к коротким замыканиям и повреждениям. Фарфор обладает высокой электрической изоляцией и устойчивостью к высоким температурам. Фарфоровые соединители используются в высоковольтных и высокотемпературных приложениях. Рекомендуется использовать в условиях, где требуется высокая термостойкость и изоляция. Замена на пластиковые или металлические соединители может быть нецелесообразной из-за разницы в термостойкости и изоляционных свойствах. Алюминиевый сплав сочетает в себе легкость алюминия с улучшенными механическими свойствами благодаря добавлению других металлов. Соединители из алюминиевого сплава используются там, где требуется высокая прочность при относительно низком весе. Рекомендуется использовать в условиях, где важны механическая прочность и устойчивость к коррозии. Замена на чисто алюминиевые соединители может снизить прочность.

Покрытие:

Без покрытия

Покрытие кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении надежности соединений, защиты от коррозии и улучшения проводящих свойств. Различные типы покрытий предоставляют различные уровни защиты и проводимости, что влияет на их применение в различных условиях эксплуатации. Луженое покрытие представляет собой нанесение слоя олова на поверхность наконечника или соединителя. Это покрытие обеспечивает хорошую защиту от коррозии и окисления, улучшает пайку и снижает электрическое сопротивление. Рекомендуется для использования в условиях повышенной влажности и в средах, подверженных коррозии. Замена на луженые компоненты целесообразна при необходимости повышения долговечности и надежности соединений. Наконечники и соединители без покрытия обычно изготавливаются из меди или алюминия и не имеют дополнительной защиты от коррозии. Такие изделия могут использоваться в сухих и стабильных условиях, где риск коррозии минимален. Рекомендуется избегать использования в агрессивных средах. Замена на покрытые варианты может значительно увеличить срок службы соединений. Оцинкованное покрытие предусматривает нанесение слоя цинка, который обеспечивает отличную защиту от коррозии, особенно в условиях воздействия атмосферных факторов. Это покрытие также улучшает механическую прочность и долговечность соединителей. Рекомендуется для наружных установок и в условиях повышенной влажности. Замена на оцинкованные компоненты оправдана при необходимости повышения устойчивости к коррозии. Гальваническое покрытие включает нанесение тонкого слоя металла (например, никеля или хрома) через процесс электролиза. Это покрытие обеспечивает высокую защиту от коррозии и улучшает проводимость. Рекомендуется для использования в условиях, требующих высокой надежности и стабильности соединений. Замена на гальванически покрытые компоненты может быть необходима для улучшения характеристик проводимости и долговечности. Медные наконечники и соединители обладают отличной проводимостью и механической прочностью. Медь естественно устойчива к коррозии, но в некоторых условиях может окисляться. Рекомендуется для использования в электрических системах, где важна высокая проводимость и минимальное сопротивление. Замена на медные компоненты оправдана при необходимости обеспечения максимальной проводимости и надежности соединений.

Напряжение:

35000 В

Напряжение — это электрический потенциал, который может выдержать кабельный наконечник или соединитель (гильза) без повреждений и потери функциональности. Выбор правильного напряжения для кабельных наконечников и соединителей критически важен для обеспечения надежной и безопасной работы электрической системы. Неправильный выбор может привести к перегреву, короткому замыканию или даже пожару. Рекомендуется всегда выбирать компоненты с номинальным напряжением, соответствующим или превышающим напряжение в вашей системе. Номинальное напряжение 1000 В предназначено для использования в средневольтных системах, таких как промышленные установки и распределительные сети. Такие наконечники и соединители обеспечивают надежную работу при умеренных уровнях напряжения и защищают от перегрева и коротких замыканий. Номинальное напряжение 35000 В используется в высоковольтных системах, таких как передача электроэнергии на большие расстояния и распределительные подстанции. Эти компоненты должны быть изготовлены из высококачественных материалов для обеспечения безопасности и долговечности. Номинальное напряжение 380 В часто используется в трехфазных системах, таких как промышленные и коммерческие установки. Эти компоненты обеспечивают надежное соединение и защиту в стандартных условиях эксплуатации. Номинальное напряжение 690 В характерно для тяжелых промышленных приложений, где требуется высокая надежность и устойчивость к перегрузкам. Такие наконечники и соединители должны обладать высокой прочностью и устойчивостью к коррозии. Номинальное напряжение 10000 В используется в средне- и высоковольтных системах, требующих надежной изоляции и защиты от электрических пробоев. Эти компоненты подходят для использования в распределительных сетях и подстанциях. Номинальное напряжение 660 В применяется в промышленных и коммерческих системах, где требуется надежное соединение при повышенных уровнях напряжения. Такие компоненты должны быть устойчивы к механическим и электрическим нагрузкам. Номинальное напряжение 220 В является стандартным для большинства бытовых и коммерческих приложений. Эти компоненты обеспечивают безопасное и надежное соединение в условиях низкого напряжения. Номинальное напряжение 20000 В используется в высоковольтных системах, таких как передача и распределение электроэнергии. Эти компоненты должны обладать высокой изоляцией и устойчивостью к электрическим пробоям. Номинальное напряжение 24 В применяется в низковольтных системах, таких как автомобильная электроника и системы управления. Эти компоненты обеспечивают безопасное и надежное соединение в условиях низкого напряжения. Номинальное напряжение 110 В используется в некоторых бытовых и промышленных приложениях, особенно в системах освещения и маломощных устройствах. Эти компоненты обеспечивают надежное соединение при умеренных уровнях напряжения.

В соотв. с DIN:

Нет

Свойство 'В соотв. с DIN' указывает на соответствие кабельных наконечников и соединителей (гильз) немецким промышленным стандартам DIN. Эти стандарты обеспечивают определенный уровень качества, надежности и совместимости продукции. Наличие данного свойства помогает пользователям определить, соответствует ли изделие строгим требованиям и стандартам, что особенно важно в профессиональных и промышленных приложениях. Кабельные наконечники и соединители, не соответствующие стандартам DIN, могут иметь более широкий диапазон характеристик и могут быть использованы в менее критичных приложениях. Однако, их использование в высоконагруженных или промышленных условиях может быть нежелательным из-за потенциально меньшей надежности и совместимости. Рекомендуется внимательно оценивать технические характеристики таких изделий перед их применением. Кабельные наконечники и соединители, соответствующие стандартам DIN, гарантируют высокое качество и надежность. Эти изделия прошли строгие проверки и соответствуют установленным нормам, что делает их предпочтительными для использования в промышленных и профессиональных условиях. Выбор таких изделий обеспечивает долговечность и стабильную работу электрических соединений, снижая риск отказов и неполадок.

Тип изделия:

Наконечник кабельный

Тип изделия в рубрике "Кабельные наконечники и соединители (гильзы)" определяет конкретное назначение и конструкцию компонента, будь то кабельный наконечник, соединительная гильза или иной элемент. Этот параметр влияет на совместимость с различными типами кабелей и проводов, а также на условия эксплуатации (например, температурные и механические нагрузки). При выборе типа изделия необходимо учитывать спецификации кабельной системы, такие как сечение проводника, материал проводника и изоляции, а также требования к надежности соединения. Замена одного типа изделия на другой должна производиться только при полной уверенности в их взаимозаменяемости и соответствия техническим требованиям.

Герметичные:

Нет

Свойство "Герметичные" указывает на способность кабельных наконечников и соединителей (гильз) предотвращать проникновение влаги, пыли и других загрязнений внутрь соединения. Это свойство особенно важно в условиях, где соединения подвергаются воздействию неблагоприятных факторов окружающей среды, таких как высокая влажность, пыль, химические вещества и экстремальные температуры. Герметичность обеспечивает надежность и долговечность соединений, предотвращая коррозию и короткие замыкания, что критично для безопасности и стабильной работы электрических систем. Соединители и наконечники без герметичности не защищены от проникновения влаги и загрязнений. Они подходят для использования в сухих и чистых условиях, где отсутствует риск воздействия неблагоприятных факторов окружающей среды. Рекомендуется использовать такие изделия в помещениях с контролируемым климатом и минимальным уровнем пыли и влаги. При выборе таких соединителей следует учитывать, что они могут потребовать частого обслуживания и проверки на предмет коррозии и загрязнений. Герметичные соединители и наконечники обеспечивают надежную защиту от влаги, пыли и других загрязнений. Они идеально подходят для использования в условиях повышенной влажности, пыльных средах и при наличии агрессивных химических веществ. Такие изделия рекомендуются для наружных установок, промышленных объектов и других мест, где соединения подвержены воздействию неблагоприятных факторов. При замене или выборе герметичных соединителей важно убедиться в соответствии их характеристик конкретным условиям эксплуатации, чтобы гарантировать долговечность и надежность соединений.

Сечение жилы:

70 мм2

Сечение жилы, измеряемое в квадратных миллиметрах (мм²), представляет собой площадь поперечного сечения проводника, который подключается к кабельному наконечнику или соединителю (гильзе). Это ключевой параметр, влияющий на пропускную способность тока и тепловыделение в проводнике. Выбор правильного сечения жилы обеспечивает надежное соединение и предотвращает перегрев, что особенно важно для обеспечения безопасности и долговечности электрической системы. При выборе кабельных наконечников и соединителей необходимо учитывать номинальный ток и напряжение, а также стандарты и рекомендации производителя оборудования, чтобы соответствовать требованиям конкретной электрической установки. В случае замены кабельных наконечников или соединителей важно использовать компоненты с идентичным или подходящим сечением жилы для поддержания надлежащей работы и безопасности системы.

Материал жилы:

Алюминий

Материал жилы определяет тип металла или сплава, используемого в кабелях и соединителях, что влияет на их проводимость, прочность, долговечность и совместимость с различными типами оборудования. Выбор материала жилы зависит от конкретных требований к электрическим характеристикам и условиям эксплуатации. Алюминий обладает хорошей проводимостью, легкостью и коррозионной стойкостью. Он часто используется в воздушных линиях электропередачи и в местах, где важен вес. Однако алюминий имеет более высокое сопротивление по сравнению с медью и требует специальных соединителей для предотвращения окисления. Рекомендуется для применения в условиях, где важен вес и стоимость. Медь является отличным проводником электричества и тепла, что делает её идеальным выбором для большинства электрических приложений. Она обладает высокой прочностью, гибкостью и устойчивостью к коррозии. Медь рекомендуется для использования в критических приложениях, где важна высокая проводимость и надежность, таких как внутри зданий и в электрощитах. Алюминий/Медь представляет собой комбинированный материал, где используется алюминиевая жила с медным покрытием. Это сочетание улучшает проводимость и снижает вес, а также уменьшает риск окисления. Рекомендуется для применения в местах, где важны как проводимость, так и снижение веса. Алюминий/Медь/Сталь — это многослойный материал, сочетающий в себе прочность стали, легкость алюминия и проводимость меди. Такой состав обеспечивает высокую механическую прочность и устойчивость к коррозии, что делает его подходящим для использования в суровых условиях и при высоких механических нагрузках. Алюминий/Сталь — это материал, сочетающий легкость алюминия с прочностью стали. Он используется в ситуациях, где важны механическая прочность и снижение веса, например, в воздушных линиях электропередачи. Однако алюминий может окисляться, поэтому необходимо использовать специальные соединители. Алюминий/Сплав алюминиевый — это материал, состоящий из алюминия и дополнительных легирующих элементов, которые улучшают его механические свойства, такие как прочность и устойчивость к коррозии. Рекомендуется для применения в условиях, где требуется повышенная прочность и долговечность при сохранении легкости. Алюминий/медь — это комбинация алюминия с медным покрытием, аналогичная алюминий/медь. Этот материал улучшает проводимость и снижает вес, уменьшая риск окисления. Подходит для использования в условиях, где важны как проводимость, так и снижение веса.

Способ монтажа:

Опрессовка

Способ монтажа определяет метод установки и фиксации кабельных наконечников и соединителей (гильз) на проводниках. Выбор способа монтажа влияет на надежность соединения, механическую прочность и электрические характеристики. Различные способы монтажа подходят для разных условий эксплуатации и типов проводников. Опрессовка — метод монтажа, при котором наконечник или соединитель деформируется с помощью специального инструмента для создания надежного механического и электрического контакта. Этот способ обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется использовать для проводников с большой площадью сечения и в условиях, требующих высокой надежности. Пайка — метод монтажа, при котором соединение производится с помощью расплавленного припоя. Обеспечивает хорошую электрическую проводимость и механическую прочность. Рекомендуется использовать в условиях, где требуется герметичность соединения и высокая коррозионная стойкость. Не рекомендуется для соединений, подверженных сильным механическим нагрузкам. Стационарный монтаж предполагает фиксированное крепление кабельного наконечника или соединителя на проводнике без возможности его перемещения. Обеспечивает надежное и долговечное соединение, подходит для стационарных установок, где нет необходимости в частом обслуживании или замене соединений. На винты — метод монтажа, при котором наконечник или соединитель фиксируется с помощью винтовых зажимов. Обеспечивает простоту установки и возможность многократного использования. Рекомендуется для временных соединений или в системах, где требуется частое обслуживание и замена проводников. Обжимной — метод монтажа, при котором наконечник или соединитель обжимается вокруг проводника с помощью специального инструмента. Обеспечивает надежное механическое и электрическое соединение. Подходит для различных типов проводников и условий эксплуатации, включая вибрационные нагрузки. На кабель — метод монтажа, при котором наконечник или соединитель устанавливается непосредственно на кабель без необходимости использования дополнительных инструментов или материалов. Обеспечивает быстрое и простое соединение, подходит для временных или аварийных соединений. Опресcовка — метод монтажа, аналогичный опрессовке, при котором наконечник или соединитель деформируется для создания надежного контакта. Обеспечивает высокую прочность соединения и устойчивость к вибрациям. Рекомендуется для проводников с большой площадью сечения и в условиях, требующих высокой надежности. Опрессовка, термоусадка — комбинированный метод монтажа, при котором наконечник или соединитель сначала опрессовывается, а затем покрывается термоусадочной трубкой для дополнительной изоляции и защиты от коррозии. Обеспечивает высокую механическую и электрическую надежность, рекомендуется для использования в условиях повышенной влажности и агрессивных сред. Термоусадка — метод монтажа, при котором наконечник или соединитель покрывается термоусадочной трубкой, которая сжимается под воздействием тепла, обеспечивая плотное прилегание и изоляцию. Обеспечивает дополнительную защиту от влаги и коррозии. Рекомендуется для использования в условиях повышенной влажности и агрессивных сред. Открытый способ на опорах линий электропередач — метод монтажа, применяемый для установки кабельных наконечников и соединителей на опорах линий электропередач. Обеспечивает надежное соединение в условиях внешней среды, устойчив к воздействию погодных факторов и механических нагрузок. Рекомендуется для использования в энергетических сетях и на открытых пространствах.

Диаметр наружный:

18 мм

Диаметр наружный (мм) — это внешний диаметр кабельного наконечника или соединителя (гильзы). Он определяет совместимость с кабелями и клеммами, а также влияет на механическую прочность и устойчивость соединения. При выборе и замене важно учитывать, чтобы диаметр наружный соответствовал диаметру кабеля и клеммы для обеспечения надежного и безопасного соединения.

Диапазон сечений:

Диапазон сечений — это параметр, указывающий минимальное и максимальное поперечное сечение проводников, с которыми совместимы кабельные наконечники и соединители (гильзы). Этот параметр критически важен для обеспечения надежного электрического контакта и предотвращения перегрева или механических повреждений. При выборе кабельных наконечников и соединителей необходимо учитывать сечение проводников, чтобы обеспечить соответствие диапазону сечений, указанному производителем. Несоответствие может привести к ненадежному соединению, повышенному сопротивлению и потенциальным отказам в работе электрической системы. Рекомендуется заменять кабельные наконечники и соединители на изделия с аналогичным диапазоном сечений при проведении ремонтов или модернизаций.

Материал изделия:

Медь

Материал изделия определяет состав, из которого изготовлены кабельные наконечники и соединители (гильзы). Наиболее часто используются медь, алюминий и их сплавы. Медные наконечники обеспечивают высокую проводимость и устойчивость к коррозии, что делает их идеальными для большинства электрических соединений. Алюминиевые наконечники легче и дешевле, но имеют более высокое сопротивление и подвержены окислению. Выбор материала зависит от условий эксплуатации, требуемой проводимости и бюджета. При замене важно учитывать совместимость материалов для предотвращения гальванической коррозии и обеспечения надежного соединения.

Сфера применения:

оконцевание опрессовкой алюминиевых кабелей и проводов

Сфера применения кабельных наконечников и соединителей (гильз) определяет области и условия, в которых данные компоненты могут эффективно использоваться. Это свойство указывает на конкретные типы электрических сетей, оборудования и условий эксплуатации, включая напряжение, токовые нагрузки и окружающую среду. Влияние на работу устройства заключается в обеспечении надежного и безопасного соединения проводников, что критически важно для стабильной работы электрических систем. При выборе кабельных наконечников и соединителей рекомендуется учитывать соответствие их характеристик требованиям конкретной сферы применения, включая механические нагрузки, температурные условия и химическую стойкость. Замена должна производиться с учетом совместимости с существующими системами и соблюдением всех технических норм и стандартов.

Диаметр отверстия:

12 мм

Диаметр отверстия (мм) — это размер внутреннего отверстия кабельного наконечника или соединителя, измеряемый в миллиметрах. Этот параметр определяет, какой максимальный диаметр кабеля или провода можно вставить в наконечник или гильзу. Правильный выбор диаметра отверстия важен для обеспечения надежного электрического контакта и предотвращения перегрева или повреждения соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать диаметр кабеля, который будет использоваться, и подбирать соответствующий диаметр отверстия. При замене важно убедиться, что новый наконечник или гильза имеют такой же или близкий диаметр отверстия, чтобы сохранить надежность и безопасность соединения.

Диаметр внутренний:

12 мм

Диаметр внутренний (мм) — это ключевой параметр кабельных наконечников и соединителей (гильз), который определяет внутренний размер отверстия, через которое проходит проводник. Этот диаметр должен соответствовать диаметру проводника для обеспечения надежного электрического контакта и минимизации потерь. Неправильный выбор диаметра внутреннего может привести к недостаточному контакту, перегреву и потенциальному выходу из строя соединения. При выборе кабельных наконечников и соединителей рекомендуется учитывать стандарты и спецификации проводников, а также условия эксплуатации. Замена должна осуществляться с учетом того, чтобы новый наконечник или соединитель имел такой же или близкий внутренний диаметр, соответствующий диаметру проводника.

Нормативный документ:

ТУ 3449-043-97284872-2011

Нормативный документ — это официальный документ, определяющий стандарты и технические требования к продукции, включая кабельные наконечники и соединители (гильзы). Нормативные документы обеспечивают соответствие продукции установленным стандартам качества и безопасности, что важно для надежной и долговечной эксплуатации электрооборудования. ТУ 3424-001-59861269-2004 — технические условия, которые регламентируют требования к кабельным наконечникам и соединителям. Документ определяет параметры, испытания и методы контроля для обеспечения надежности и безопасности продукции. Рекомендуется выбирать продукцию, соответствующую этому документу, для обеспечения высокой надежности в эксплуатации. ГОСТ 7386-80 — государственный стандарт, устанавливающий требования к медным кабельным наконечникам и соединителям. Продукция, соответствующая этому ГОСТу, гарантирует высокую проводимость и устойчивость к коррозии, что важно для долговременной эксплуатации в электрических системах. ТУ 3449-066-97284872-2014 — технические условия, определяющие спецификации и методы испытаний для кабельных наконечников и соединителей. Продукция, соответствующая этим условиям, проходит строгий контроль качества, что обеспечивает её надежность и долговечность в эксплуатации. ГОСТ 23469.3-79 — стандарт, устанавливающий требования к алюминиевым и алюминиево-стальным кабельным наконечникам. Продукция по этому ГОСТу обеспечивает хорошую проводимость и устойчивость к механическим нагрузкам, что важно для надежности электрических соединений. ТУ 3449-009-97284872-2006 — технические условия, регламентирующие требования к кабельным наконечникам и соединителям, включая материалы и методы испытаний. Выбор продукции, соответствующей этому документу, обеспечивает соответствие высоким стандартам качества и безопасности. ГОСТ 9581-80 — государственный стандарт, определяющий требования к кабельным наконечникам и соединителям из медных сплавов. Этот стандарт обеспечивает высокую проводимость и устойчивость к коррозии, что важно для долговременной эксплуатации в электрических системах. DIN 46235 — немецкий стандарт, устанавливающий требования к обжимным кабельным наконечникам и соединителям. Продукция, соответствующая этому стандарту, гарантирует высокую механическую прочность и надежность электрических соединений. ТУ 3449-033-97284872-2006 — технические условия, определяющие требования к кабельным наконечникам и соединителям, включая спецификации материалов и методы испытаний. Соответствие этим условиям обеспечивает высокую надежность и долговечность продукции. ГОСТ 23469.2-79 — стандарт, устанавливающий требования к медным кабельным наконечникам и соединителям. Продукция, соответствующая этому ГОСТу, обеспечивает высокую проводимость и устойчивость к коррозии, что важно для надежного функционирования электрических систем. DIN 46228 — немецкий стандарт, определяющий требования к кабельным наконечникам и соединителям для многожильных проводов. Продукция по этому стандарту обеспечивает надежное и долговечное соединение проводов, что важно для стабильной работы электрических систем.

Номинальное напряжение:

35 кВ

Номинальное напряжение указывает на максимальное напряжение, при котором кабельные наконечники и соединители (гильзы) могут безопасно работать. Это важный параметр, который влияет на выбор компонентов для электрических систем, обеспечивая их надежность и безопасность. При выборе необходимо учитывать номинальное напряжение системы, чтобы избежать перегрузок и повреждений. 35 В - Подходит для низковольтных систем. Рекомендуется для использования в бытовых и легких промышленных приложениях. 0.69 кВ - Применяется в системах среднего напряжения. Идеально для распределительных сетей и промышленных применений. 10 кВ - Используется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности. 400 В - Стандартное значение для многих промышленных и коммерческих приложений. Обеспечивает надежную работу в трехфазных системах. 0.4 кВ - Часто используется в распределительных сетях и промышленных объектах. Обеспечивает баланс между безопасностью и эффективностью. 1 кВ - Применяется в системах среднего напряжения. Подходит для использования в распределительных сетях и крупных промышленных объектах. 20 кВ - Используется в высоковольтных системах. Требует усиленной изоляции и строгих мер безопасности. 380 В - Широко используется в трехфазных промышленных системах и распределительных сетях. Обеспечивает стабильную и надежную работу оборудования. 10000 В - Применяется в высоковольтных системах, таких как подстанции и крупные промышленные установки. Требует особого внимания к изоляции и безопасности. 0.4/1 кВ - Указывает на возможность использования в системах как низкого, так и среднего напряжения. Обеспечивает гибкость в применении и надежность работы.

Продольная герметизация:

Нет

Продольная герметизация — это свойство кабельных наконечников и соединителей (гильз), которое обеспечивает защиту кабеля от проникновения влаги и загрязнений вдоль его длины. Это особенно важно в условиях эксплуатации, где кабель подвержен воздействию влаги, пыли или химических веществ, что может привести к коррозии, короткому замыканию и другим повреждениям. Отсутствие продольной герметизации означает, что кабельные наконечники и соединители не защищены от проникновения влаги и загрязнений вдоль длины кабеля. Это может привести к снижению надежности и долговечности соединения, особенно в условиях повышенной влажности или загрязненности. Рекомендуется использовать такие соединители в сухих и чистых условиях или применять дополнительные меры защиты. Наличие продольной герметизации обеспечивает защиту кабеля от проникновения влаги и загрязнений вдоль его длины. Это значительно увеличивает надежность и срок службы соединения в условиях повышенной влажности, пыли или химического воздействия. Рекомендуется использовать такие соединители в условиях, где требуется высокая степень защиты и надежности.

Форма поперечного сечения:

Многопроволочная круглая/секторная жила

Форма поперечного сечения кабельных наконечников и соединителей (гильз) определяет геометрическую конфигурацию контакта, что влияет на плотность соединения, электрические характеристики и механическую прочность. Выбор подходящей формы поперечного сечения важен для обеспечения надежного и долговечного соединения, соответствующего требованиям конкретной электрической системы. Многопроволочная круглая/секторная жила представляет собой кабель, состоящий из множества тонких проводников, которые могут быть скручены в круглую или секторную форму. Такая конструкция обеспечивает гибкость и улучшенную проводимость. Рекомендуется для применения в условиях, где требуется высокая гибкость и надежное соединение. Круглый поперечный срез кабеля обеспечивает равномерное распределение электрического тока и механическую прочность. Используется в большинстве стандартных приложений, где требуется надежное и простое соединение. Однопроволочная/многопроволочная жила может быть как из одного проводника, так и из нескольких тонких проводников. Однопроволочные жилы обеспечивают высокую прочность, но ограниченную гибкость, тогда как многопроволочные жилы предлагают улучшенную гибкость и проводимость. Выбор зависит от требований к гибкости и механической нагрузке в системе. Однопроволочная секторная жила представляет собой кабель, состоящий из одного проводника с секторной формой. Такая конструкция позволяет экономить пространство в кабельных каналах и улучшает плотность укладки. Подходит для использования в ограниченных пространствах и при необходимости компактной укладки. Круглая/секторная форма поперечного сечения может включать как круглые, так и секторные жилы. Этот вариант обеспечивает гибкость в выборе конфигурации кабеля в зависимости от конкретных требований установки и эксплуатации. Рекомендуется для универсальных применений, где могут быть использованы как круглые, так и секторные жилы.

Метрический размер болта (М..):

Метрический размер болта (М..) указывает на диаметр резьбы болта в миллиметрах, что является критическим параметром при выборе кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера болта обеспечивает надежное крепление и электрический контакт, минимизируя риск механических повреждений и потерь в проводимости. При выборе и замене болтов следует учитывать совместимость с существующими компонентами и нагрузками, а также следовать рекомендациям производителя для обеспечения оптимальной работы устройства.

Стандартное номинальное сечение:

70 кв.мм

Стандартное номинальное сечение кабельных наконечников и соединителей (гильз) указывает на площадь поперечного сечения проводника, с которым они могут работать, и измеряется в квадратных миллиметрах (кв.мм). Это свойство критически важно для обеспечения надежного электрического соединения и предотвращения перегрева или других неисправностей. Номинальное сечение 35 кв.мм подходит для средних токовых нагрузок. Рекомендуется для использования в системах, где требуется надежное соединение при умеренных токах, таких как распределительные сети и промышленные установки. Номинальное сечение 25 кв.мм предназначено для умеренных токовых нагрузок и часто используется в бытовых и коммерческих установках. Обеспечивает надежное соединение при невысоких токах. Номинальное сечение 16 кв.мм подходит для относительно низких токовых нагрузок. Идеально для применения в бытовых электрических системах и маломощных промышленных установках. Номинальное сечение 70 кв.мм используется для высоких токовых нагрузок. Рекомендуется для крупных промышленных установок и энергетических систем, где требуется высокая проводимость и надежность соединения. Номинальное сечение 95 кв.мм подходит для очень высоких токовых нагрузок. Применяется в тяжелых промышленных и энергетических системах, где необходима высокая надежность и минимальные потери энергии. Номинальное сечение 50 кв.мм предназначено для высоких токовых нагрузок. Часто используется в промышленных и энергетических системах, где требуется надежное соединение и высокая проводимость. Номинальное сечение 120 кв.мм используется в системах с очень высокими токовыми нагрузками. Рекомендуется для применения в энергетических системах и крупных промышленных установках, обеспечивая минимальные потери и высокую надежность. Номинальное сечение 150 кв.мм подходит для экстремально высоких токовых нагрузок. Применяется в энергетических системах и крупных промышленных установках, где требуется максимальная проводимость и надежность. Номинальное сечение 185 кв.мм используется для сверхвысоких токовых нагрузок. Рекомендуется для применения в крупных энергетических системах и промышленных установках с максимальными требованиями к проводимости и надежности. Номинальное сечение 240 кв.мм предназначено для ультравысоких токовых нагрузок. Применяется в самых крупных энергетических системах и промышленных установках, где необходима максимальная проводимость и надежность соединения.

Номин. поперечное сечение (алюминий):

70 мм²

Номинальное поперечное сечение (алюминий) определяет площадь поперечного сечения алюминиевого проводника, который может быть подключен к кабельному наконечнику или соединителю (гильзе). Это свойство критически важно для обеспечения правильного электрического соединения, минимизации потерь энергии и предотвращения перегрева. Подбор правильного сечения зависит от требуемой пропускной способности и условий эксплуатации. 35 мм² - Используется для средних нагрузок, подходит для бытовых и небольших промышленных приложений. Обеспечивает надежность и безопасность при умеренных токах. 25 мм² - Идеально для использования в низковольтных системах и небольших распределительных щитах. Рекомендуется для бытовых и легких коммерческих применений. 16 мм² - Применяется в системах с низким током, таких как бытовая электрика и небольшие распределительные сети. Обеспечивает достаточную проводимость при малых нагрузках. 50 мм² - Подходит для средних и крупных промышленных приложений. Обеспечивает надежное соединение при высоких токах и минимальные потери энергии. 70 мм² - Рекомендуется для высоконагруженных промышленных систем. Обеспечивает высокую проводимость и минимальный нагрев при больших токах. 120 мм² - Используется в системах с очень высокими нагрузками, таких как крупные промышленные установки и распределительные сети высокого напряжения. Обеспечивает максимальную надежность и минимальные потери. 95 мм² - Идеально для высоконагруженных промышленных и коммерческих приложений. Обеспечивает высокую проводимость и надежность при больших токах. 185 мм² - Применяется в критически важных системах с очень высокими токами. Обеспечивает минимальные потери энергии и надежное соединение. 150 мм² - Рекомендуется для крупных промышленных сетей и высоковольтных систем. Обеспечивает высокую проводимость и надежность при больших токах. 240 мм² - Используется в системах с экстремально высокими нагрузками, таких как энергетические и крупные промышленные установки. Обеспечивает максимальную проводимость и минимальные потери энергии.

Стандартное номин. поперечное сечение:

70 мм²

Стандартное номинальное поперечное сечение указывает на площадь поперечного сечения проводника, к которому предназначены кабельные наконечники или соединители (гильзы). Это значение измеряется в квадратных миллиметрах (мм²) и напрямую влияет на пропускную способность тока и тепловую нагрузку, которую может выдержать соединитель. Правильный выбор поперечного сечения обеспечивает надежное и безопасное соединение проводов, минимизируя риск перегрева и обеспечивая оптимальную электрическую проводимость. Рекомендуется выбирать поперечное сечение в соответствии с номинальными токовыми нагрузками и требованиями конкретного электрического проекта. Поперечное сечение 16 мм² подходит для соединения проводников в системах с умеренной токовой нагрузкой. Используется в бытовых и легких промышленных приложениях. Обеспечивает достаточную проводимость и минимальный риск перегрева при правильной эксплуатации. Поперечное сечение 35 мм² предназначено для более высоких токовых нагрузок, часто используется в промышленных установках и распределительных щитах. Обеспечивает надежное соединение и устойчивость к перегреву при высоких токах. Поперечное сечение 25 мм² является промежуточным вариантом, подходящим для средних токовых нагрузок. Часто используется в коммерческих и легких промышленных приложениях. Поперечное сечение 50 мм² подходит для соединения проводников в системах с высокой токовой нагрузкой. Используется в тяжелых промышленных приложениях и энергетических системах. Обеспечивает высокую проводимость и устойчивость к перегреву. Поперечное сечение 70 мм² предназначено для очень высоких токовых нагрузок. Используется в энергетических системах и тяжелых промышленных установках. Обеспечивает максимальную проводимость и надежность соединений. Поперечное сечение 95 мм² подходит для экстремально высоких токовых нагрузок. Используется в крупных энергетических системах и специализированных промышленных приложениях, где требуется максимальная проводимость и надежность. Поперечное сечение 120 мм² предназначено для сверхвысоких токовых нагрузок. Используется в тяжелых промышленных и энергетических системах, где необходима высокая надежность и проводимость. Поперечное сечение 150 мм² подходит для соединения проводников в системах с экстремально высокими токовыми нагрузками. Используется в специализированных промышленных и энергетических установках. Поперечное сечение 240 мм² предназначено для самых высоких токовых нагрузок. Используется в крупных энергетических и промышленных системах, где требуется максимальная проводимость и надежность соединений. Поперечное сечение 185 мм² подходит для соединения проводников в системах с очень высокими токовыми нагрузками. Используется в тяжелых промышленных и энергетических установках, обеспечивая надежность и высокую проводимость.

Подходит для сталеалюминиевого провода:

Да

Свойство "Подходит для сталеалюминиевого провода" указывает на совместимость кабельных наконечников и соединителей (гильз) с проводами, изготовленными из сталеалюминиевого сплава. Это важно для обеспечения надежного соединения и долговечности электрических соединений, особенно в условиях высокой нагрузки и агрессивных сред. Значение "Да" означает, что данный кабельный наконечник или соединитель (гильза) специально разработан для использования с сталеалюминиевыми проводами. Это гарантирует надежное электрическое соединение и предотвращает коррозию, что особенно важно для сетей с высокой нагрузкой и в условиях агрессивных сред. Рекомендуется использовать такие соединители в системах, где применяются сталеалюминиевые провода, чтобы обеспечить долговечность и безопасность электрических соединений. Значение "Нет" указывает на то, что данный кабельный наконечник или соединитель (гильза) не предназначен для использования со сталеалюминиевыми проводами. Использование таких соединителей с этим типом проводов может привести к ненадежному соединению, повышенному сопротивлению и возможной коррозии. Рекомендуется выбирать соединители, специально предназначенные для сталеалюминиевых проводов, чтобы избежать проблем с электрическими соединениями и обеспечить их долговечность и безопасность.

Метрический размер соединительной резьбы:

Метрический размер соединительной резьбы определяет диаметр и шаг резьбы, используемой для соединения кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера резьбы обеспечивает надежное и безопасное соединение, минимизируя риск ослабления или разрыва в местах соединения. Размеры резьбы варьируются в зависимости от требований к механической прочности и электрической проводимости соединения. Резьба с метрическим размером 8 мм обеспечивает прочное соединение для кабельных наконечников среднего размера. Рекомендуется использовать в системах, где требуется баланс между механической прочностью и компактностью соединения. Резьба с метрическим размером 10 мм подходит для более крупных кабельных наконечников, обеспечивая высокую механическую прочность и надежность. Идеально подходит для промышленных применений с высокими требованиями к долговечности соединений. Резьба с метрическим размером 6 мм используется для небольших кабельных наконечников, где важна компактность соединения. Рекомендуется для применения в электронике и мелких электрических системах. Резьба с метрическим размером 12 мм обеспечивает очень высокую прочность соединения и используется в тяжелых промышленных условиях. Подходит для кабельных наконечников, которые должны выдерживать значительные механические нагрузки. Резьба с метрическим размером 5 мм предназначена для очень мелких соединений, где важна минимизация размеров и веса. Используется в миниатюрных электронных устройствах и системах. Резьба с метрическим размером 16 мм обеспечивает максимальную прочность и устойчивость соединения. Идеально подходит для крупногабаритных кабелей и соединителей в условиях высокой механической нагрузки. Резьба с метрическим размером 4 мм используется в очень мелких соединениях, где важны компактность и легкость. Применяется в точных электронных устройствах и системах. Резьба с метрическим размером 14 мм обеспечивает высокую прочность и надежность соединения для крупных кабелей. Рекомендуется для использования в тяжелых промышленных и электрических системах. Резьба с метрическим размером 20 мм предназначена для самых крупных кабельных соединений, где требуется максимальная механическая прочность и устойчивость. Используется в тяжелых промышленных и энергетических системах. Резьба с метрическим размером 0 мм указывает на отсутствие резьбы или использование альтернативного метода соединения. Применяется в случаях, когда требуется быстрое и простое соединение без использования резьбовых элементов.

Подходит для кабелей с алюминиевой/стальной жилой:

Да

Это свойство указывает на совместимость кабельных наконечников и соединителей (гильз) с кабелями, имеющими алюминиевую или стальную жилу. Выбор подходящих компонентов важен для обеспечения надежного электрического соединения и предотвращения коррозии или механических повреждений. Наконечники и соединители, отмеченные этим значением, специально разработаны для использования с кабелями, имеющими алюминиевую или стальную жилу. Они обеспечивают надежное соединение, учитывая особенные характеристики этих материалов, такие как склонность к окислению и различия в механической прочности. Рекомендуется использовать такие компоненты в системах, где применяются алюминиевые или стальные кабели, чтобы избежать проблем с проводимостью и долговечностью соединений. Наконечники и соединители с этим значением не предназначены для использования с кабелями, имеющими алюминиевую или стальную жилу. Их применение может привести к ненадежному соединению, повышенному риску коррозии и механическим повреждениям. Рекомендуется использовать данные компоненты только с кабелями, имеющими медную жилу или другие совместимые материалы, чтобы обеспечить стабильность и долговечность электрических соединений.
