Наконечник алюмомедный ТАМ 70-10-12 TOKOV ELECTRIC TKE-TAM-70-10-12

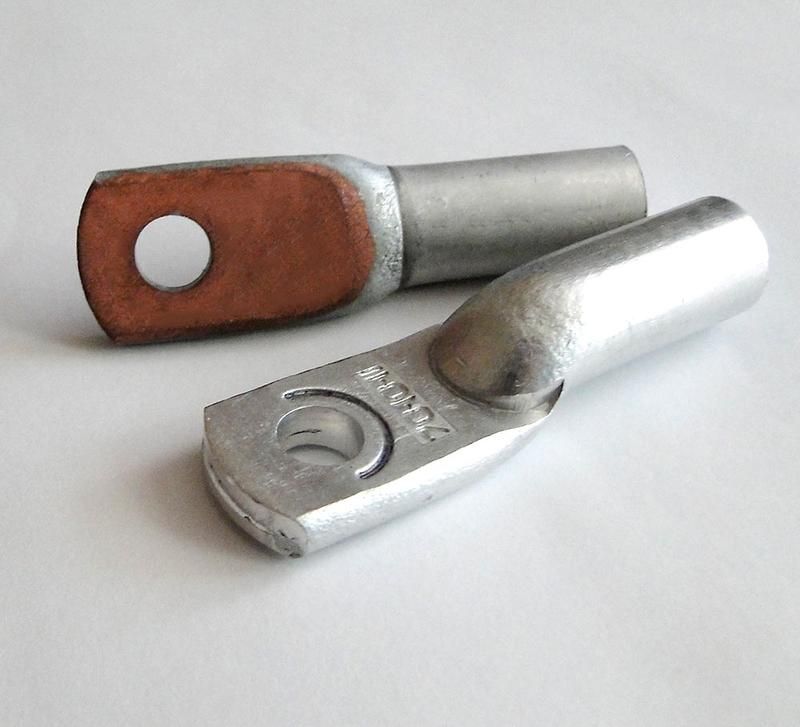

Наконечник алюмомедный ТАМ 70-10-12 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов с болтовыми зажимами. Этот наконечник сочетает в себе прочность меди и легкость алюминия, обеспечивая долговечное электрическое соединение в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюмомедный ТАМ 70-10-12 используется для оконцевания алюминиевых жил сечением до 70 кв.мм перед подключением к болтовым контактам. Подходит для сталеалюминиевых проводов - часто применяемых в ЛЭП и распределительных устройствах. Применяется в силовых щитах, трансформаторных подстанциях, на опорах воздушных линий и в промышленном оборудовании, где требуется переход от алюминиевой шины к медному контакту.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 70 кв.мм
• Материал основной части: алюминий
• Материал контактной части: медь (напыление/вставка - обеспечивает хорошую проводимость и устойчивость к окислению)
• Форма поперечного сечения: круглая - совместима с большинством стандартных болтовых зажимов
• Размер метрической резьбы: М10.5 - соответствует болтам диаметром 10–11 мм
• Подходит для сталеалюминиевого провода: да
• Цвет: серебристый (естественный цвет алюминия)

Совместимость и монтаж

Наконечник алюмомедный ТАМ 70-10-12 рассчитан на установку на однопроволочные и многопроволочные алюминиевые жилы. Для правильного монтажа:

• Зачистите изоляцию провода на длину, равную глубине гильзы наконечника - не более 40 мм
• Используйте специальный пресс-клещи с матрицей для сечений 70 кв.мм - давление должно быть равномерным
• Убедитесь, что диаметр болта соответствует резьбе M10.5 - не используйте болты меньшего диаметра
• Перед затяжкой смажьте контактную поверхность антиоксидантной пастой для алюминия

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385-91 для алюмомедных наконечников. Обеспечивает безопасную работу при температуре от –40C до +70C. Не содержит свинца и других токсичных компонентов. Соответствует нормам безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Сочетание алюминия и меди снижает риск электрохимической коррозии между разными металлами
• Высокая механическая прочность - выдерживает значительные усилия при затяжке
• Стабильная проводимость даже при длительной нагрузке
• Подходит для сталеалюминиевых проводов - экономически выгодное решение для ЛЭП

Ограничения применения

• Не предназначена для многожильных медных проводов - использовать только с алюминием или сталеалюминием
• Не рекомендуется для постоянного погружения в воду или высокой влажности без дополнительной герметизации
• Не допускается использование с болтами меньше M10 - возможна деформация гильзы
• Не следует применять в цепях переменного тока выше 1000 В без согласования с проектом

Примеры использования

• Подключение алюминиевой шины к клемме автоматического выключателя в распределительном щите
• Присоединение сталеалюминиевого провода СИП к заземляющему контуру
• Соединение алюминиевого провода с медной шиной в трансформаторной будке
• Монтаж на опорах ВЛ-10 кВ для вывода фазы на ответвления

Практические советы

• Выбирая наконечник алюмомедный ТАМ 70-10-12, проверьте соответствие сечения провода - перегрузка вызывает нагрев
• Обязательно используйте пресс-клещи с подходящими матрицами - скручивание или пайка недопустимы
• После монтажа проверьте плотность затяжки болта - слабое соединение повышает сопротивление и риск возгорания
• Для открытых участков (например, на опорах) применяйте термоусадочные трубки или бандажи для защиты от осадков
• Артикул tke-tam-70-10-12 - единственный вариант в линейке TOKOV ELECTRIC с этим набором параметров - не заменяйте аналогами без проверки резьбы и сечения
