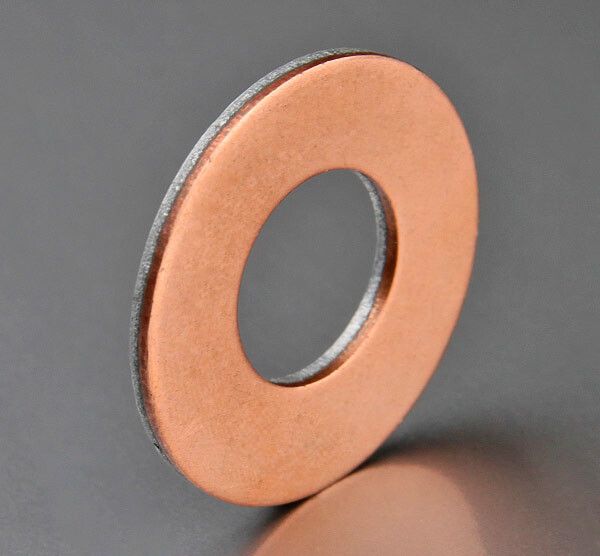

Шайба алюмомедная ШАМ 20/11, 70 мм2, для болтов М10 КВТ 58751

Шайба алюмомедная ШАМ 20/11 от КВТ - это биметаллическая прокладка, предназначенная для надёжного соединения алюминиевых наконечников с медными шинами и клеммами. Упаковка из 100 штук обеспечивает удобство для ремонта и массового монтажа.

Назначение и область применения

Шайба алюмомедная ШАМ 20/11 используется для создания безопасного электрического контакта между алюминиевыми проводниками и медными элементами - например, шинами распределительных щитов, клеммами автоматических выключателей или трансформаторов. Применяется там, где требуется соединить алюминиевый наконечник с медной поверхностью без риска окисления и перегрева.

Это решение особенно актуально при модернизации старых систем, где сохраняются алюминиевые провода, а оборудование имеет медные клеммы. Также подходит для оперативного ремонта и обслуживания электроустановок до 1 кВ.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 11 мм (соответствует резьбе M10)
• Толщина: 2 мм
• Материал: слои электротехнического алюминия АД1 и меди М1, соединённые на молекулярном уровне
• Номинальное напряжение: до 1 кВ (не более!)
• Сечение жилы: 70 мм2 - совместимо с наконечниками этого сечения
• Защитное покрытие: отсутствует - поверхность необработана
• Нормативный документ: ТУ 1680-040-9728-4872-2010

Совместимость и монтаж

Шайба алюмомедная ШАМ 20/11 устанавливается между медной шиной и алюминиевым наконечником. При сборке важно соблюдать ориентацию: медная сторона должна быть обращена к медному элементу, алюминиевая - к алюминиевому наконечнику. Неправильная установка снижает эффективность и повышает риск нагрева.

Подходит для наконечников с внутренним отверстием Ø11 мм и резьбой M10. Может использоваться вместо целого алюмомедного наконечника, если основание уже имеет медную часть - экономичнее и быстрее.

Затяжка винта выполняется согласно нормам для сечения 70 мм2 - не переусердствуйте, чтобы не деформировать слои.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 1680-040-9728-4872-2010. Благодаря молекулярному соединению слоёв алюминия и меди исключено образование гальванической пары - главная причина коррозии и роста сопротивления в местах соединений разнородных металлов. Это снижает вероятность перегрева, искрения и выхода оборудования из строя.

Преимущества

• Устраняет проблему контакта алюминия и меди без необходимости замены всего наконечника
• Экономит время и средства - одна шайба заменяет дорогостоящий алюмомедный наконечник
• Выдерживает нагрузки до 70 мм2 и рабочее напряжение до 1 кВ
• Универсальная - подходит для множества типов наконечников с отверстием M10
• Легко хранится и транспортируется - компактная упаковка из 100 штук

Ограничения применения

• Не предназначена для работы выше 1 кВ - использование на высоких напряжениях запрещено
• Не применяется как самостоятельный проводник - только как переходная прокладка
• Не защищена от внешней среды - не рекомендуется для открытых, влажных или агрессивных сред без дополнительной герметизации
• Не подходит для резьб менее M10 или больше - внутренний диаметр фиксирован
• Не заменяет качественный зажим или клемму - требует правильной затяжки и контроля состояния контакта

Примеры использования

• Подключение алюминиевой шины к медной клемме автомата в распределительном щите
• Переход от алюминиевого провода с наконечником к медной шине в силовой цепи
• Ремонт старого оборудования, где сохранились алюминиевые выводы, а новая аппаратура имеет медные клеммы
• Обслуживание трансформаторов, коммутационных ячеек, распределительных пунктов

Практические советы

• Проверьте перед монтажом, что внутренний диаметр вашего наконечника точно соответствует 11 мм - даже небольшое отклонение вызывает плохой контакт
• При многократной сборке-разборке следите за состоянием поверхностей - при появлении вмятин или окисления заменяйте шайбу
• Не используйте смазки или антикоррозийные составы - они нарушают металл-металл контакт; достаточно плотной затяжки
• Храните в сухом месте - хотя материал устойчив, влага способствует окислению алюминия на кромках
• Держите запас в ремонтной бригаде - 100 штук в упаковке оптимальны для частых задач
