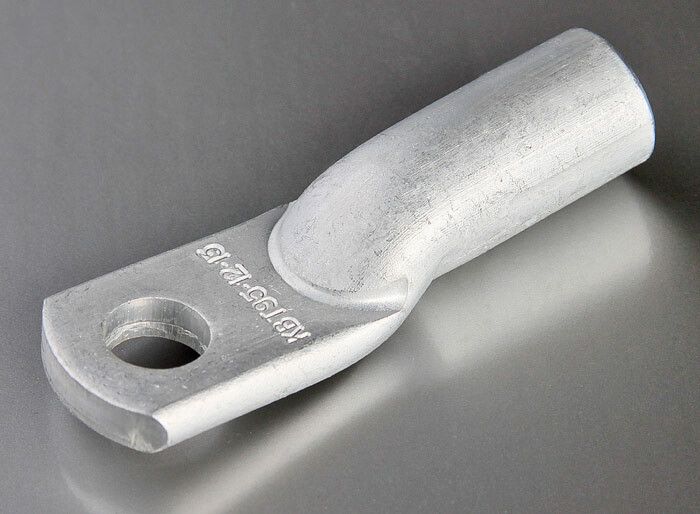

Наконечник алюминиевый ТА 150-12-17 (опрес.) (уп.25шт) КВТ 41428

Наконечник алюминиевый кабельный ТА 150-12-17 под опрессовку (25 шт/упак) от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей с шинами и оборудованием через опрессовку. Продукт из серии ТА соответствует ГОСТ 9581-80 и рассчитан на работу в сетях до 35 кВ.

Назначение и область применения

Наконечник алюминиевый кабельный ТА 150-12-17 используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов методом опрессовки. Подходит для присоединения к шинам распределительных устройств, трансформаторам, выключателям и другому высоковольтному оборудованию. Особенно эффективен при работе с сталеалюминиевыми проводами.

Технические характеристики

• Номинальное сечение: 150 мм2
• Диаметр отверстия: 12 мм
• Наружный диаметр: 24 мм
• Номинальное напряжение: до 35 кВ
• Материал: алюминий марки АД1
• Форма жилы: многопроволочная круглая или секторная
• Покрытие: без покрытия
• Цвет: серый
• Стандарт: ГОСТ 9581-80
• Упаковка: 25 штук

Совместимость и монтаж

Наконечник алюминиевый кабельный ТА 150-12-17 совместим с кабелями и проводами, имеющими алюминиевую жилу сечением 150 мм2. Для установки требуется специальный пресс и матрица, подходящая по размеру.

Особенности монтажа:

• Перед монтажом зачистите конец жилы кордощёткой - удалите оксидную плёнку.
• На жилу и внутреннюю поверхность наконечника нанесите проводящую контактную пасту КВТ.
• Если жила секторная - предварительно скруглите её набором матриц НМ-300-C (КВТ).
• Заведите жилу до упора в наконечник, затем выполните опрессовку одной или двумя гофрами в зависимости от требований норматива.
• При подключении к медной шине обязательно используйте алюмомедную шайбу ШАМ - чтобы исключить электрохимическую коррозию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9581-80 и предназначено для работы в электрических сетях до 35 кВ. Материал АД1 обеспечивает достаточную механическую прочность и электропроводность. Отсутствие покрытия снижает стоимость, но требует соблюдения условий эксплуатации - особенно в агрессивных средах.

Преимущества

• Высокая проводимость благодаря материалу АД1 - минимальные потери энергии.
• Совместимость с сталеалюминиевыми проводами - универсальность для ЛЭП и подстанций.
• Чёткая стандартизация по ГОСТ - гарантия взаимозаменяемости с другими изделиями этой серии.
• Оптимальный размер отверстия 12 мм - подходит для большинства болтовых соединений в распределительных устройствах.

Ограничения применения

• Не применяйте без пасты КВТ - оксид алюминия повышает переходное сопротивление и вызывает перегрев.
• Не допускается использование с медными жилами - возможна гальванопара и быстрое разрушение контакта.
• Не подходит для постоянного погружения в воду или влажных средах без дополнительной защиты - отсутствие покрытия делает его восприимчивым к коррозии.
• Требуется точное соответствие сечения жилы - применение для жил меньше 150 мм2 снижает надёжность соединения.

Примеры использования

• Присоединение алюминиевого кабеля к шине в КРУ 10–35 кВ.
• Оконцевание сталеалюминиевого провода СА-150 на опоре воздушной линии.
• Подключение к заземляющему контуру в подстанциях.
• Соединение с выводами силового трансформатора или реактора.

Практические советы

• Всегда проверяйте диаметр отверстия (12 мм) перед покупкой болтов - он должен точно соответствовать вашему креплению.
• Храните наконечники в сухом месте - даже без покрытия они служат долго при правильном хранении.
• При массовой установке закупайте сразу упаковку из 25 шт. - экономичнее и удобнее для командной работы.
• Используйте только оригинальные матрицы КВТ - несоответствие формы прессования снижает качество опрессовки.
• После монтажа проверьте контакт термографом - наличие нагрева указывает на плохой контакт или отсутствие пасты.
