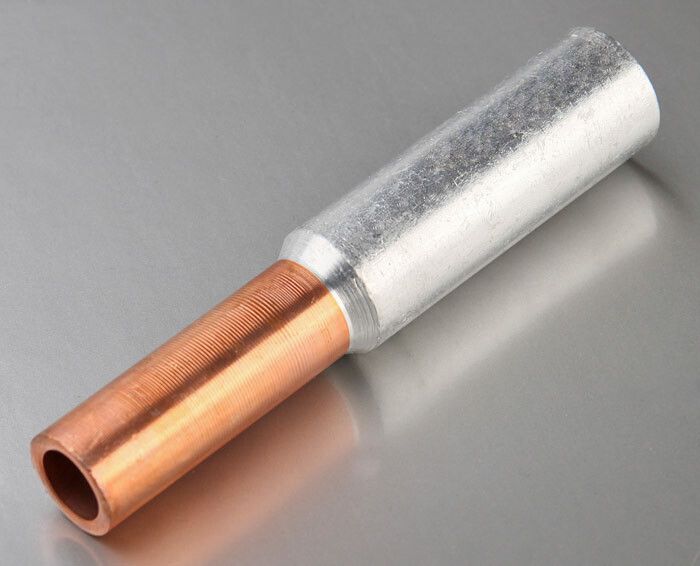

Гильза кабельная алюмомедная ГАМ 150/120 - 50560 КВТ

Гильза кабельная алюмомедная под опресовку ГАМ 150-120 от КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей с помощью опрессовки. Применяется в силовых сетях до 15 кВ, особенно там, где требуется переход между разными металлами без потери проводимости - например, при подключении алюминиевого ввода к медному кабелю внутри распределительного щита.

Назначение и область применения

Гильза ГАМ 150-120 используется исключительно для соединения алюминиевой и медной жил кабелей методом опрессовки. Подходит для работы в высоковольтных системах до 15 кВ, в том числе при прокладке кабелей в кабельных каналах, камерах, траншеях и на подстанциях. Часто применяется при реконструкции старых линий, где необходимо заменить алюминиевые участки на медные без изменения токовой нагрузки.

Технические характеристики

• Материал: алюминий марки АД1 и медь марки М1 - высокой чистоты, соответствуют требованиям электротехники.
• Номинальное сечение: для меди - 120 мм2, для алюминия - 150 мм2. Это значит, что гильза позволяет соединить медную жилу сечением 120 мм2 с алюминиевой - 150 мм2, сохранив одинаковую токовую нагрузку.
• Рабочее напряжение: до 15 кВ - подтверждено испытаниями по ТУ 3449-017-59861269-2004.
• Форма жил: совместима с многопроволочными круглыми и секторными жилами - подходит для большинства современных кабелей.
• Наружный диаметр: 21–25 мм - зависит от формы жилы; при опрессовке секторной жилы диаметр будет ближе к 25 мм.
• Внутренний диаметр: 15×17 мм - размеры каналов для каждой из жил, позволяющие точно центрировать провода при сборке.
• Покрытие: без покрытия - поверхность матовая, не имеет антикоррозийного слоя, поэтому требует герметизации после монтажа.
• Количество в упаковке: 10 штук - удобно для закупки партиями.

Совместимость и монтаж

Гильза ГАМ 150-120 монтируется только с использованием специального пресс-клещей для опрессовки. Для правильного соединения:

• Зачистите жилы на длину, указанную в инструкции к клещам - обычно около 30–40 мм.
• Вставьте алюминиевую жилу в широкую часть гильзы, медную - в узкую. Перегородка внутри гильзы ограничивает глубину входа, чтобы не повредить контакты.
• Опрессуйте каждую сторону отдельно - сначала алюминиевый конец, затем медный. Нажим должен быть равномерным, без перекосов.
• Не используйте обычные плоскогубцы или кусачки - они не обеспечат плотного контакта и вызовут нагрев при работе.

После опрессовки обязательно изолируйте место соединения термоусадочной трубкой или изоляционной лентой, особенно при установке вне помещений.

Особенности конструкции

Гильза ГАМ 150-120 выполнена цельной конструкцией - без сварных швов. Медная и алюминиевая части соединены методом фрикционной сварки, создающей молекулярный контакт. Это исключает окисление и расслоение на границе металлов. Также внутри есть перегородка, которая служит двумя задачами: контролирует глубину засовывания жил и препятствует перемещению изоляционного материала (например, масла в бумажно-масляных кабелях) через соединение.

Преимущества

• Исключает образование гальванической пары - благодаря сплавлению металлов на молекулярном уровне, риск электрохимической коррозии минимален.
• Обеспечивает ту же токовую нагрузку, что и исходные жилы - переход с алюминия 150 мм2 на медь 120 мм2 не снижает пропускную способность.
• Высокая механическая прочность - выдерживает вибрацию, температурные колебания и нагрузки при эксплуатации.
• Стандартная форма - совместима с большинством пресс-клещей, применяемых в энергетике.

Ограничения применения

• Не предназначен для соединения одножильных жил - работает только с многопроволочными (гибкими) жилами.
• Не допускается использование в условиях постоянного погружения в воду - хотя материал устойчив к влаге, сама гильза не имеет герметичного корпуса.
• Не следует использовать при напряжении выше 15 кВ - даже если кабель рассчитан на более высокое, гильза не прошла испытания на эти значения.
• Требуется точное соблюдение технологии опрессовки - некачественный пресс не гарантирует долговечность соединения.

Примеры использования

• Подключение алюминиевого кабеля ВВГ-А 3×150 к медному вводу в распределительный щит 3×120.
• Соединение кабелей при ремонте воздушных линий, где старые алюминиевые провода переходят на новые медные участки.
• Монтаж ответвлений в кабельных трассах с различными типами жил - например, в подземных камерах или тоннелях.
• Сборка кроссов в распределительных пунктах, где смешиваются сети с разными материалами жил.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - не пытайтесь запихнуть 185 мм2 алюминия в эту гильзу, она не рассчитана на большие нагрузки.
• Используйте пресс с матрицами, подходящими под диаметр 21–25 мм. Убедитесь, что клещи не деформируют гильзу слишком сильно - это может повредить внутреннюю перегородку.
• После опрессовки осмотрите соединение: если видны трещины, следы перегрева или смещение жил - замените гильзу.
• Храните гильзы в сухом месте - хоть они и не имеют покрытия, влага может вызвать поверхностное окисление, которое усложнит контакт при монтаже.
• При работе в холодную погоду согрейте гильзу перед монтажом - алюминий становится хрупким при низких температурах.
