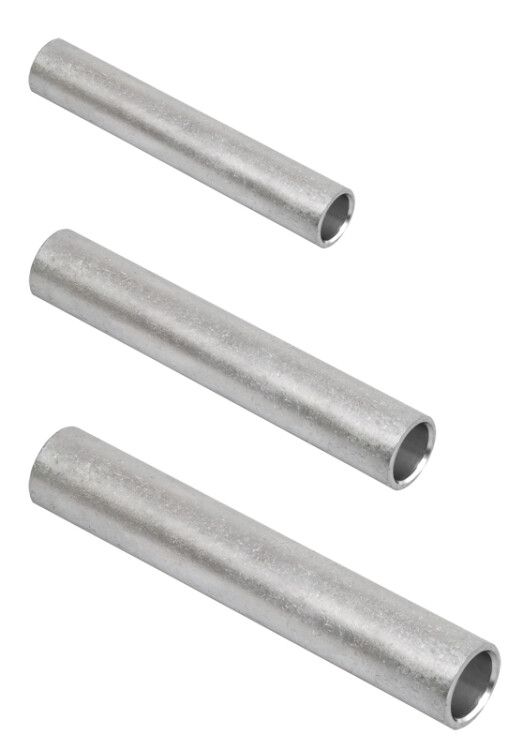

Гильза алюминиевая GL-150 ИЭК UGL10-150-17 IEK

Гильза алюминиевая соединительная GL-150 от IEK предназначена для надёжного соединения алюминиевых проводников сечением 150 мм2 методом опрессовки. Продукт соответствует требованиям к высоковольтным соединениям до 10 кВ и применяется в распределительных сетях, трансформаторных подстанциях и на воздушных линиях.

Назначение и область применения

Гильза алюминиевая соединительная GL-150 используется исключительно для создания механически прочных и электрически надёжных соединений между алюминиевыми многожильными проводами. Подходит для работы в силовых цепях переменного тока с номинальным напряжением до 10 кВ. Часто применяется при монтаже кабельных ответвлений, соединении фазных проводов на опорах ЛЭП, внутри КТП и на заземляющих контурах из алюминиевой шины.

Технические характеристики

• Номинальное сечение: 150 мм2 - рассчитана на провода именно этого сечения; использование с меньшим или большим сечением недопустимо.
• Ряд напряжений: 10 кВ - обеспечивает безопасную работу в средневольтных сетях.
• Материал: электротехнический алюминий - имеет высокую проводимость и устойчив к окислению в условиях эксплуатации.
• Форма поперечного сечения: совместима с многопроволочными круглыми и секторными жилами - позволяет использовать с гибкими и жесткими кабелями.
• Внутренний диаметр: 17 мм - точно соответствует внешнему диаметру изолированных алюминиевых жил сечением 150 мм2.
• Наружный диаметр: 25 мм - важен для выбора матриц пресса и комплектации вводов оборудования.
• Цвет: серый - стандартизирован для быстрой визуальной идентификации алюминиевых соединителей среди медных.
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий монтажа и эксплуатации. Реальный срок зависит от окружающей среды и нагрузки.

Совместимость и монтаж

GL-150 совместима только с алюминиевыми проводниками указанного сечения. Для установки требуется специализированный пресс с матрицей, подходящей по форме и размеру - типичный размер матрицы: 24–28 мм. Недостаточно просто затянуть болтом - необходимо выполнить качественную опрессовку, чтобы добиться минимального переходного сопротивления. Перед монтажом зачищают жилу, смазывают контактную поверхность антиоксидантной пастой, затем вставляют в гильзу и обжимают двумя-трёмя ударами пресса. Гильза GL-150 не требует изоляции после монтажа - она служит только как соединительный элемент.

Безопасность и стандарты

Произведена согласно требованиям ГОСТ 7395 и IEC 61238-1. Соответствие материалам и технологиям обеспечивает устойчивость к термическим перегрузкам и коррозии. Сертифицирована для применения в электроустановках до 10 кВ. Не рекомендовано применение в местах постоянного контакта с химически активными веществами или в агрессивных атмосферах без защиты.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии в месте соединения.
• Удобная форма и точные размеры обеспечивают плотный контакт без люфтов.
• Стандартный цвет и дизайн позволяют легко отличить её от медных аналогов во время обслуживания.
• Не требует сварки или пайки - монтаж проще и быстрее, чем у других способов соединения.

Ограничения применения

• Не для меди или комбинированных (алюмомедь) проводов - возможна гальваническая коррозия.
• Запрещено использовать при температуре выше +80 C длительное время - риск деформации материала.
• Не предназначен для мобильных или вибрационных систем - соединение не выдержит частых механических воздействий.
• Срок службы 5 лет - не является пределом долговечности, но указывает на период гарантированной надёжности при нормальных условиях.

Примеры использования

• Соединение фазных жил кабеля АС 150/24 на опоре ВЛ-10 кВ.
• Подключение алюминиевого вывода трансформатора к сборной шине в КТП.
• Объединение двух участков алюминиевой шины в распределительном щите.
• Замена поврежденного участка алюминиевого провода в старой сети без замены всего кабеля.

Практические советы

• Перед монтажом проверьте соответствие внутреннего диаметра гильзы (17 мм) и внешнего диаметра жилы - допуск +-0,5 мм.
• Используйте только пресс с правильной матрицей - некорректный инструмент вызовет плохой контакт и нагрев.
• Наносите антиоксидантную пасту на всю площадь контакта - особенно важно в сыром климате.
• Проверяйте качество опрессовки: после обжима гильза должна сохранять форму, без трещин и выпирающих проволочек.
• Храните гильзы в сухом помещении - даже алюминий может окисляться при повышенной влажности.
• ARTEC GL-150 - один из немногих доступных вариантов с таким сочетанием сечения и класса напряжения; другие модели часто имеют меньшую мощность или другую форму.
