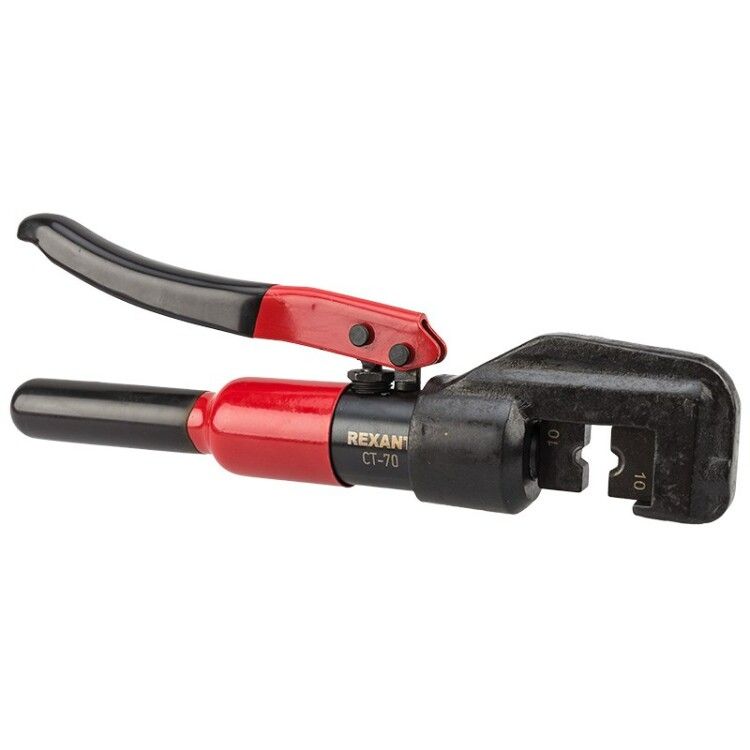

Пресс гидравлический для наконечников 4–70 мм2 (CT-70, ПГР-70) от Rexant - ручной инструмент для надежной опрессовки кабельных наконечников и гильз. Подходит для работ на объектах с ограниченным доступом к электроэнергии, где важна мобильность и точность соединения.

Назначение и область применения

Пресс гидравлический для наконечников 4–70 мм2 (CT-70, ПГР-70) используется для обжима медных и алюминиевых наконечников, а также гильз сечением от 4 до 70 мм2. Применяется при монтаже силовых кабелей, заземлениях, распределительных щитах и подключении оборудования. Особенно эффективен там, где недоступна сетевая мощность - например, на выездных работах, в шахтах, на стройплощадках или в цехах без розеток.

Технические характеристики

• Тип привода: ручной гидравлический - работает за счет механического давления на рычаг, не требует электропитания
• Максимальное усилие: 4500 кг - достаточно для обжима даже крупных наконечников 70 мм2
• Рабочий ход: 11 мм - оптимизирован для полного формирования обжима без перегрузки
• Обрабатываемые сечения: 4, 6, 10, 16, 25, 35, 50, 70 мм2 - все основные стандартные значения
• Корпус: закаленная сталь - повышает долговечность и устойчивость к деформациям
• Комплект матриц: встроенные сменные матрицы для всех указанных сечений

Совместимость и монтаж

Пресс гидравлический для наконечников 4–70 мм2 (CT-70, ПГР-70) совместим с любыми наконечниками и гильзами, соответствующими ГОСТ 7385 и IEC 60947. Для правильного монтажа:

• Выбирайте матрицу точно по сечению провода - не используйте матрицу для меньшего сечения, чтобы избежать недожима
• Убедитесь, что жила полностью вошла в наконечник перед обжимом - не допускайте выступающих проволочек
• При работе с алюминием - предварительно смажьте поверхность контактной пастой
• Не применяйте инструмент для обжима многожильных проводов без предварительной установки наконечника

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного гидравлического оборудования. Наличие клапана ручного сброса давления позволяет безопасно снизить нагрузку в системе после окончания операции - это исключает случайный выброс матриц или травмы при демонтаже. Инструмент не сертифицирован по EN 50293, так как является ручным устройством без электронных элементов, однако его применение в рамках нормативов ПУЭ и ГОСТ Р 50571.15.1 допустимо.

Преимущества

• Высокая прочность корпуса из закалённой стали - выдерживает длительную эксплуатацию в сложных условиях
• Сменные матрицы в комплекте - не требуется докупать оснастку для новых сечений
• Удобные нескользящие рукоятки - снижают усталость рук при частых операциях
• Автоматический сброс давления - минимизирует риск перегрузки системы
• Легкая транспортировка - весь комплект помещается в пластиковый кейс

Ограничения применения

• Не предназначена для обжима наконечников более 70 мм2 - превышение вызывает перегрузку и выход из строя
• Не подходит для автоматической или массовой сборки - требует ручного управления каждым циклом
• Не рекомендуется использовать при температуре ниже –20 C - гидравлическая жидкость теряет текучесть
• Не следует применять для обжима наконечников с изоляцией - инструмент рассчитан только на металлическую часть

Примеры использования

• Подключение кабеля 35 мм2 к шине в распределительном щите
• Заземление оборудования на строительной площадке через алюминиевую гильзу 50 мм2
• Монтаж силового кабеля 70 мм2 на трансформаторной подстанции
• Обслуживание конвейерных систем на заводе с частыми заменами контактов

Практические советы

• Перед первым использованием проверьте, правильно ли установлены матрицы - они должны фиксироваться без люфта
• После каждой 10–15 операций протирайте матрицы сухой тряпкой - грязь и металлосмола снижают качество обжима
• Храните пресс в сухом месте - влага может вызвать коррозию внутренних деталей гидравлической системы
• При появлении масляных пятен на корпусе - проверьте герметичность гидравлической системы; при необходимости обратитесь в сервис
• Артикул 12-3061 - сохраняйте его при заказе запасных матриц или кейса
