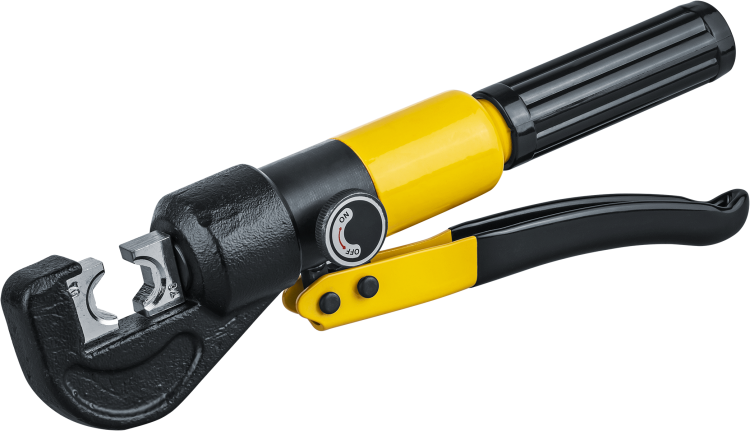

Пресс гидравлический Navigator 82 338 NHT-Pg01-04-70 (ручной 4-70кв.мм) 82338 23692

Пресс гидравлический ручной 4-70 мм2 NHT-Pg01-04-70 - надёжный инструмент для опрессовки наконечников и гильз на кабелях с медными и алюминиевыми жилами. Разработан для профессионального монтажа в условиях частых нагрузок, сочетает прочную конструкцию из стали, автоматический возврат и комплект сменных матриц. Бренд Navigator предлагает этот инструмент как часть серии NHT-Pg01 для точной и долговечной работы.

Назначение и область применения

Пресс гидравлический ручной 4-70 мм2 NHT-Pg01-04-70 предназначен для создания качественного механического соединения между кабелем и наконечником или гильзой. Подходит для работы с неизолированными медными, алюминиевыми и алюмомедными контактами. Часто используется при монтаже силовых цепей: подключение трансформаторов, распределительных щитов, оборудования на производствах, энергообъектах и в сетях связи.

Технические характеристики

• Тип привода: ручной - требует физического усилия оператора, но исключает зависимость от электроэнергии
• Диапазон сечений: 4–70 мм2 - покрывает большинство распространённых кабелей от 4 до 70 квадратных миллиметров
• Форма опрессовки: гексагональная - обеспечивает равномерное давление по всей поверхности хвостовика, снижает риск повреждения жилы
• Материал корпуса: сталь - повышенная прочность и устойчивость к деформациям при интенсивном использовании
• Автоматический возврат: да - после завершения опрессовки рукоятка возвращается в исходное положение без дополнительных действий
• Сменные матрицы: да - позволяет менять формы и размеры для разных типов наконечников
• Сменные вставки: да - поддерживают работу с широким спектром изделий без замены всего механизма
• Цвет: желтый/черный - контрастная окраска для удобства визуального контроля и соответствует стандартам безопасности

Совместимость и монтаж

Пресс гидравлический ручной 4-70 мм2 NHT-Pg01-04-70 совместим с любыми стандартными кабельными наконечниками и гильзами, соответствующими диапазону 4–70 мм2. Для установки новых матриц достаточно вынуть старую и вставить нужную - процесс занимает менее минуты. Убедитесь, что выбранные матрицы точно соответствуют форме и размеру опрессовываемого элемента. Монтаж инструмента не требует специальных инструментов - он готов к работе сразу после распаковки.

Безопасность и стандарты

Инструмент не имеет сертификата CE или других официальных стандартов в предоставленных данных. Однако конструкция выполнена в соответствии с требованиями к промышленному оборудованию: прочная стальная рама, герметичный гидравлический узел и безопасный ход рабочего рычага минимизируют риски травм. Работайте в защитных перчатках и следите за целостностью уплотнителей - они указаны в ремкомплекте.

Преимущества

• Увеличенный ход бокового штока - полное смыкание матриц происходит на 20% быстрее, чем у аналогов
• Высокоточные безлюфтовые матрицы - обеспечивают точную форму опрессовки без зазоров и перекосов
• Автоматический возврат - экономит время и снижает усталость оператора при массовой работе
• Комплект сменных матриц и вставок - один инструмент решает задачи для множества типов соединений
• Прочный пластиковый кейс - обеспечивает транспортировку и хранение без повреждений

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - требуется предварительное удаление изоляции
• Не рекомендован для сечений ниже 4 мм2 и выше 70 мм2 - возможна недопрессовка или повреждение матриц
• Не предназначен для постоянной работы более 5–7 минут без пауз - при длительной эксплуатации возможен перегрев гидросистемы
• Не следует использовать в условиях сильной влаги или пыли без защиты - хотя корпус прочный, внутренние уплотнители чувствительны к загрязнению

Примеры использования

• Подключение силовых кабелей 35 мм2 к выводам распределительного щита
• Обжим алюминиевой гильзы на двух жилах 50 мм2 при соединении кабелей в подземной камере
• Монтаж медных наконечников на кабеле 16 мм2 перед подключением к контактору на производстве
• Замена поврежденных соединений на воздушных ЛЭП при обслуживании сети

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы и сечения кабеля - используйте маркировку на матрицах
• При первом применении новой матрицы сделайте пробный обжим на отрезке кабеля - чтобы убедиться в правильности установки
• Следите за уровнем масла в гидравлической системе - при необходимости доливайте масло того же типа, что указано в руководстве
• Храните пресс в сухом месте, в кейсе - даже при наличии автоматического возврата, грязь и влага сокращают срок службы уплотнителей
• Запасные уплотнительные кольца из ремкомплекта меняйте при появлении капель масла или затруднённого возврата рукоятки
• Посадочный диаметр матриц стандартизирован - не пытайтесь адаптировать несовместимые детали сторонних производителей
