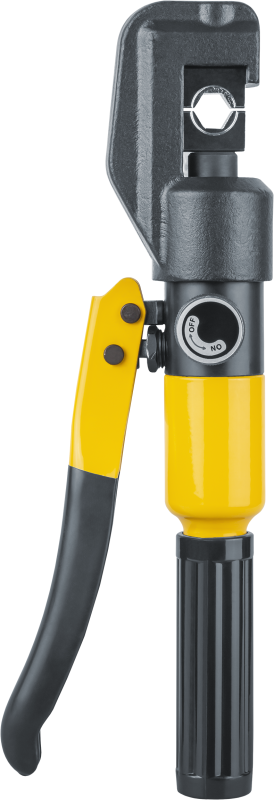

Пресс гидравлический 80 386 NHT-Pg03-04-70 (ручной; плавный ход) Navigator 80386 24793

Гидравлический ручной пресс NHT-Pg03-04-70 от бренда Navigator предназначен для надежной опрессовки наконечников и гильз на кабелях сечением 4–70 мм2. Устройство сочетает точную механику, плавный ход и сменные матрицы - идеально подходит для профессионального монтажа силовых соединений.

Назначение и область применения

Пресс NHT-Pg03-04-70 используется для обжима неизолированных медных, алюминиевых и алюмомедных наконечников и гильз на проводах с жилами из меди или алюминия. Применяется при монтаже и обслуживании электроустановок: подключение кабелей к шинам, трансформаторам, рубильникам, распределительным щитам, а также при ремонте и сборке силовых цепей.

Технические характеристики

• Тип привода: ручной
• Максимальное усилие: 6 тонн
• Рабочий ход: 70 мм
• Обжимаемое сечение кабеля: 4–70 мм2
• Материал корпуса: сталь
• Цвет: желтый/черный
• Тип наконечника: шестигранник
• Тип прессформы: шестигранная
• Автоматический возврат: да
• Сменные матрицы: есть, комплект в комплекте

Совместимость и монтаж

Пресс NHT-Pg03-04-70 совместим с любыми кабельными наконечниками и гильзами, соответствующими сечению 4–70 мм2. Для замены матрицы достаточно вынуть старую и установить новую - процесс занимает менее минуты. Матрицы фиксируются без инструментов. Обязательно проверяйте соответствие сечения кабеля и выбранной матрицы перед работой. Посадочный диаметр матрицы стандартизирован - совместим с другими моделями серии NHT-PG.

Особенности конструкции

Гидравлическая система пресса NHT-Pg03-04-70 имеет удлиненный ход поршня и сниженный шаг движения - это повышает плавность на 50% по сравнению с обычными аналогами. Благодаря этому снижаются нагрузки на руки оператора и продлевается срок службы уплотнителей. Шестигранная форма матрицы обеспечивает равномерное давление по всей поверхности хвостовика наконечника, исключая деформацию и плохой контакт. Корпус выполнен из прочной стали, устойчив к ударным нагрузкам и коррозии.

Безопасность и стандарты

Инструмент соответствует требованиям к качеству обжима, установленным в ГОСТ 7386 и IEC 60352-2. Автоматический возврат предотвращает случайное срабатывание после завершения цикла. Работа с прессом требует соблюдения правил безопасности: использование защитных очков, отсутствие свободной одежды, контроль положения рук во время обжима.

Преимущества

• Плавный ход - меньше усталости при работе, особенно при частых обжимах
• Высокая точность матриц - гарантировано надежное соединение без люфта
• Автоматический возврат - экономия времени, удобство одноручной работы
• Сменные матрицы - один инструмент покрывает весь диапазон сечений 4–70 мм2
• Увеличенный срок службы благодаря усиленному гидравлическому механизму

Ограничения применения

• Не предназначен для обжима изолированных наконечников - требуется предварительная подготовка жилы
• Не рекомендован для работы с кабелями свыше 70 мм2 - возможна перегрузка системы
• Не подходит для обжима пластиковых или неметаллических элементов
• Требует регулярной смазки гидросистемы - не используйте масло не указанного типа

Примеры использования

• Подключение медного кабеля 35 мм2 к шине в распределительном щите через наконечник АМ-35
• Обжим алюмомедной гильзы ГАМ-50 на двух жилах 25 мм2 при прокладке ЛЭП
• Замена соединения на трансформаторе с использованием наконечника АМ-70
• Монтаж заземления на металлоконструкциях с применением гильзы ГМ-16

Практические советы

• Перед каждым обжимом проверяйте, что матрица точно соответствует типу и сечению наконечника - неверный выбор приведёт к слабому контакту
• При первом использовании сделайте пробный обжим на отрезке кабеля - убедитесь в качестве формирования
• После 50–100 циклов проверьте состояние уплотнительных колец - в комплекте предусмотрено 3 запасных
• Храните пресс NHT-Pg03-04-70 в сухом месте, избегайте попадания пыли внутрь гидравлической системы
• Не применяйте усилие более 6 тонн - даже если кажется, что обжим недостаточно плотный; лучше заменить матрицу
