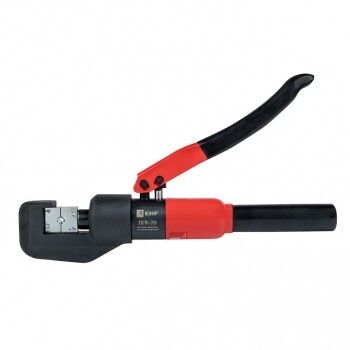

Пресс гидравлический ручной ПГР-70 от EKF - надёжный инструмент для опрессовки кабельных наконечников и соединителей сечением от 4 до 70 мм2. Подходит для работы с медными и алюминиевыми проводами на объектах энергетики, промышленности и ЖКХ.

Назначение и область применения

Пресс гидравлический ручной ПГР-70 используется для создания прочных и долговечных соединений путём опрессовки неизолированных трубчатых наконечников и гильз. Применяется при монтаже силовых кабелей, заземлениях, шинных системах и подключении оборудования. Особенно эффективен там, где требуется высокая механическая прочность соединения - например, на распределительных щитах, подстанциях, промышленных станках и конвейерах.

Технические характеристики

• Тип привода: гидравлический, ручной - работает за счёт рычага и встроенной насосной системы
• Диапазон сечения: 4–70 мм2 - поддерживает широкий спектр кабельных наконечников
• Максимальное усилие: 5 тонн - обеспечивает плотную и равномерную деформацию металла
• Форма опрессовки: шестигранник - соответствует ГОСТ и обеспечивает надёжный контакт
• Тип наконечников: кабельные силовые - совместим с медными и алюминиевыми изделиями
• Наличие сменной матрицы: да - восемь матриц в комплекте покрывают весь диапазон сечений
• Наличие блокиратора: да - предотвращает случайное срабатывание во время перезарядки
• Клапан сброса давления: ручной - позволяет безопасно вернуть поршень в исходное положение

Совместимость и монтаж

Пресс гидравлический ручной ПГР-70 требует установки подходящей матрицы перед каждой операцией. Для каждого сечения наконечника (от 4 до 70 мм2) предусмотрена своя матрица - выбирайте её по маркировке на корпусе. Перед работой проверьте соответствие матрицы типу материала (медь/алюминий) и форме наконечника. Наконечник помещается в матрицу полностью, без перекосов. После нажатия рычага до упора - фиксируйте положение на 2–3 секунды для равномерной деформации. Блокиратор автоматически активируется после первого хода - освобождается вручную перед следующей операцией.

Безопасность и стандарты

Пресс гидравлический ручной ПГР-70 соответствует требованиям безопасности при работе с электрооборудованием. Конструкция исключает самопроизвольное срабатывание благодаря наличию блокиратора. Ручной клапан сброса давления снижает риск повреждения инструмента при некорректном использовании. Инструмент не имеет электрических компонентов - безопасен в условиях повышенной влажности и взрывоопасных средах, если соблюдены правила обращения с гидравликой.

Преимущества

• Высокая скорость работы - усиленная гидросистема обеспечивает быстрый набор давления
• Универсальность - один инструмент заменяет несколько моделей благодаря восьми сменным матрицам
• Прочная рабочая головка - выдерживает частые циклы нагрузки даже в интенсивном режиме
• Легкий сервис - ремонтопригодность: в комплекте есть ремкомплект с уплотнительными кольцами
• Переносимость - пластиковый кейс удобен для перевозки между объектами

Ограничения применения

• Не предназначен для опрессовки изолированных наконечников - только неизолированные трубчатые
• Не подходит для сечений менее 4 мм2 и более 70 мм2 - использование вне диапазона повредит матрицу
• Не рекомендован для постоянной ежедневной работы более 100 циклов в день - возможна перегрузка гидросистемы
• Не использовать в условиях экстремальных температур ниже –20C и выше +50C - влияет на вязкость масла
• Запрещено применять для опрессовки многожильных проводов без предварительной установки наконечника

Примеры использования

• Подключение кабеля к автоматическому выключателю в распределительном щите
• Монтаж заземляющих шин на подстанции
• Соединение алюминиевой жилы с гильзой в воздушной ЛЭП
• Обжим медного наконечника на выводе двигателя
• Установка соединителей на кабеле питания промышленного станка

Практические советы

• Перед каждым использованием проверяйте уровень масла - недостаток снижает усилие
• Чистите матрицы после работы - частицы металла ускоряют износ
• Используйте только оригинальные матрицы EKF - сторонние могут не соответствовать допускам
• При работе с алюминием применяйте смазку на поверхность наконечника - снижает трение и улучшает качество опрессовки
• Храните пресс в сухом месте - попадание воды внутрь гидросистемы вызывает коррозию
• Проверяйте посадочный диаметр наконечника - он должен точно совпадать с формой матрицы, иначе соединение будет слабым
