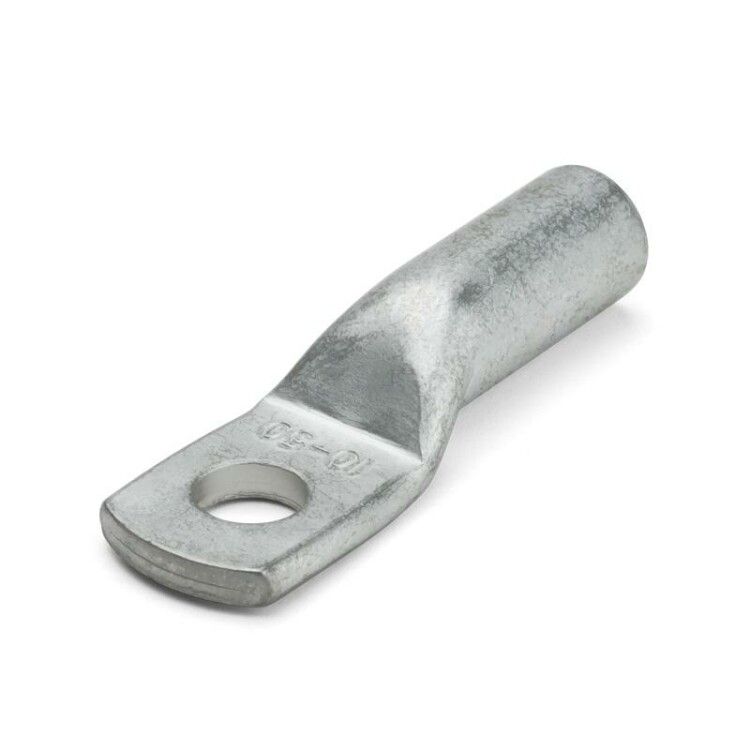

Наконечник кабельный ТМЛ DIN 300-16-24.5 КВТ 65248

Наконечник кабельный медный луженый ТМЛ(DIN) 300-16-24,5 от КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 300 мм2 методом опрессовки. Продукт соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - от распределительных устройств до трансформаторов и крупных электродвигателей.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 300-16-24,5 используется для создания прочного и долговечного соединения между медным многожильным проводом и зажимом оборудования. Подходит для оконцевания кабелей в силовых установках: подстанциях, щитах, трансформаторах, промышленных станках, системах энергоснабжения с высокими нагрузками. Обеспечивает устойчивую передачу тока даже при длительной работе на пределе допустимой мощности.

Технические характеристики

• Материал: рафинированная медь марки М1 - обеспечивает высокую электропроводность и механическую прочность
• Номинальное сечение провода: 300 мм2
• Диаметр отверстия: 16 мм - совместим с болтами M16
• Наружный диаметр: 32 мм
• Покрытие: электролитическое лужение оловом-висмутом - защищает от окисления, снижает переходное сопротивление
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно зажима
• Способ монтажа: опрессовка - требует специальных клещей и матриц
• Количество монтажных отверстий: одно
• Номинальное напряжение: до 35 кВ
• Стандарт: DIN 46235 - европейский эталон качества для медных наконечников
• Цвет: серый - благодаря лужению, не требует покраски

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 300-16-24,5 рассчитан на опрессовку с использованием гидравлических или механических клещей. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество импульсов опрессовки в зависимости от ширины матрицы. Для правильного монтажа необходимо использовать матрицу, соответствующую сечению 300 мм2 и диаметру отверстия 16 мм. Убедитесь, что провод полностью вставлен внутрь наконечника - свободный конец жилы не должен выступать из основания.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих в мире для кабельных наконечников. Это гарантирует соответствие требованиям по тепловой стойкости, механической прочности и электрической безопасности. Напряжение до 35 кВ позволяет применять наконечник в средневолновых распределительных сетях. Луженое покрытие исключает риск коррозии в агрессивных средах, повышая безопасность эксплуатации.

Преимущества

• Высокая проводимость меди М1 минимизирует потери энергии и нагрев при больших токах
• Электролитическое лужение увеличивает срок службы в условиях повышенной влажности, солёного воздуха или химической активности
• Двухдорожечная разметка упрощает контроль качества опрессовки - снижает вероятность брака
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку на болт, предотвращая деформацию
• Серый цвет после лужения сохраняет внешний вид без необходимости дополнительной защиты

Ограничения применения

Наконечник ТМЛ(DIN) 300-16-24,5 не предназначен для одножильных проводов - он создан исключительно для многожильных медных жил. Не рекомендуется использовать в цепях переменного тока выше 35 кВ. Также запрещено применять его в качестве ответвителя или переходника - только для оконцевания. Отказ от соблюдения требований к глубине вставки провода или выбору матрицы приведёт к перегреву и выходу из строя соединения.

Примеры использования

• Подключение кабеля 300 мм2 к выводу масляного трансформатора
• Завершение фазного провода в ячейке КРУ 10–35 кВ
• Присоединение клеммы к шине распределительного устройства на подстанции
• Монтаж заземляющего проводника в промышленном цехе с высокой влажностью

Практические советы

• Перед опрессовкой проверьте, чтобы провод был плотно вставлен до упора - контролируйте по меткам на корпусе
• Выбирайте матрицу по ширине, указанной в инструкции к клещам - не используйте слишком узкие или широкие
• Не забудьте про посадочный диаметр 16 мм - он должен точно совпадать с диаметром болта или зажима
• При работе в агрессивной среде (например, на морском побережье) лужение уже даёт достаточную защиту - дополнительная изоляция не требуется
• Артикул 65248 - один из 30 популярных размеров серии ТМЛ(DIN); для других сечений (до 625 мм2) доступны аналогичные модели
