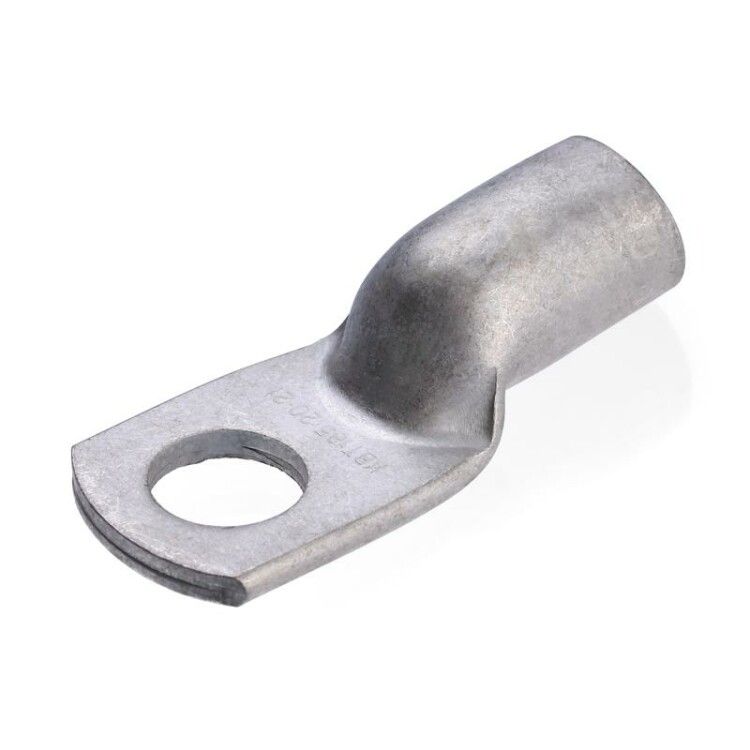

Наконечник кабельный ТМЛ 300-16-27 - 86987 КВТ

Наконечник кабельный ТМЛ 300-16-27 луженый от бренда КВТ предназначен для надёжного оконцевания медных кабелей сечением 300 мм2 методом опрессовки. Артикул 86987 соответствует ГОСТ 7386-80 и применяется в силовых цепях промышленного оборудования, где важна долговечность контакта и устойчивость к коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ 300-16-27 луженый используется для создания прочного и токопроводящего соединения между медным кабелем и зажимом, болтом или шиной. Подходит для установки в распределительных щитах, трансформаторных подстанциях, промышленных станках, конвейерах и других системах с высокими токовыми нагрузками. Применяется там, где требуется длительная работа в условиях повышенной влажности, перепадов температур или агрессивной среды.

Технические характеристики

• Номинальное сечение проводника: 300 мм2
• Диаметр отверстия: 16 мм
• Способ монтажа: опрессовка
• Материал: электротехническая медь марки М2
• Форма контактной площадки: кольцевая
• Заготовка: лужёная - электролитическое покрытие с добавками висмута
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Класс проводника: совместим с кабелями 5–6 класса гибкости; для 2–3 класса - см. таблицу подбора
• Климатическое исполнение: Т2 (умеренный и холодный климат)

Совместимость и монтаж

Наконечник кабельный ТМЛ 300-16-27 луженый монтируется исключительно методом опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные для продукции КВТ. Совместим с гидравлическими прессами КВТ. Убедитесь, что диаметр жилы кабеля соответствует внутреннему каналу наконечника - допускается небольшой люфт, но не более 1–2 мм. Перед опрессовкой обязательно снимите фаску с жилы, чтобы избежать повреждения проводника. Лужёное покрытие не требует предварительной зачистки - достаточно механического удаления оксидов, если они есть.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80. Произведено на единственном в России заводе, выпускающем полный ряд наконечников по этому стандарту. Электролитическое лужение с висмутом обеспечивает соответствие нормам по электрохимической стойкости и снижению переходного сопротивления. Все наконечники проходят термическую обработку (отжиг) после штамповки - это гарантирует сохранение пластичности меди и предотвращает хрупкость при монтаже.

Преимущества

• Высокая коррозионная стойкость благодаря матовому олово-висмутовому покрытию - не выгорает и не трескается, в отличие от блестящих дешевых аналогов
• Штампованная маркировка типа и логотипа КВТ на каждом изделии - исключает путаницу при сборке
• Галтовка и снятие фаски - упрощают заправку жилы и исключают заусенцы
• Отжиг материала повышает срок службы при многократных вибрационных нагрузках
• Совместимость с профессиональными прессами КВТ - точная и однородная опрессовка без деформаций

Ограничения применения

Не предназначена для работы с алюминиевыми или композитными проводами - материал наконечника - медь, возможна гальванопара. Не использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, лужение защищает от влаги, но не от гидростатического давления. Не рекомендуется применять с кабелями 2–3 класса гибкости без проверки по специальной таблице подбора - риск недостаточной плотности опрессовки. Не подлежит повторному использованию после демонтажа - опрессовка является необратимым процессом.

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Соединение шин в распределительных щитах 6(10) кВ
• Присоединение кабелей к заземляющим контурам
• Монтаж силовых цепей в энергетических объектах, тепловых электростанциях
• Обвязка трансформаторов и реакторов с большими токами

Практические советы

• Выбирая наконечник, ориентируйтесь на реальное сечение жилы, а не на маркировку кабеля - особенно важно для многожильных проводов
• Перед опрессовкой проверьте, что диаметр отверстия 16 мм соответствует диаметру болта/винта, к которому будет подключаться наконечник
• Для кабелей 2–3 класса гибкости используйте таблицу подбора от КВТ - возможно, потребуется меньший типоразмер
• Хранить в сухом месте - даже лужёное покрытие может потемнеть при длительном воздействии влаги и солей
• Регулярно контролируйте состояние контакта: при появлении белого налёта (коррозия олова) замените наконечник
