Наконечник медный луженый ТМЛ DIN 300-16 PROxima | tml-din-300-16 EKF

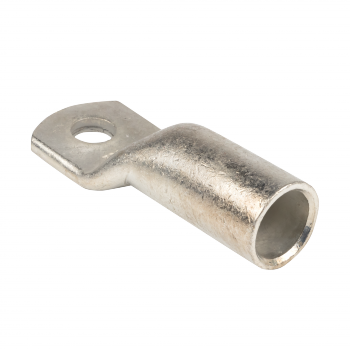

Наконечник медный луженый ТМЛ DIN 300-16 EKF предназначен для надёжного оконцевания многожильных медных кабелей сечением до 300 мм2 с помощью опрессовки. Продукт из серии PROxima от EKF обеспечивает прочное болтовое соединение с шинами и оборудованием, особенно там, где важна устойчивость к коррозии и высокие токовые нагрузки.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 300-16 EKF используется для подготовки концов медных проводников к болтовому соединению. Он применяется в силовых цепях, где требуется передача больших токов - например, на вводах распределительных щитов, в контакторах, автоматических выключателях, шинах постоянного тока и на заземляющих контурах. Подходит для промышленного оборудования, энергообъектов, систем управления и транспорта.

Технические характеристики

• Номинальное сечение проводника: 300 мм2 - позволяет подключать крупногабаритные многожильные кабели, используемые в мощных установках.
• Диаметр отверстия: 16 мм - совместим с болтами M16, что соответствует стандартной практике в промышленном монтаже.
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Покрытие: лужёное - защищает медь от окисления, продлевает срок службы в условиях повышенной влажности и агрессивной среды.
• Форма фланца: кольцевая - равномерно распределяет усилие при затяжке болта, снижает риск повреждения контактной поверхности.
• Тонкий фланец: да - позволяет компактно размещать наконечник в ограниченном пространстве, например, в плотно укомплектованных щитах.
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное и механически прочное соединение без пайки.
• Количество монтажных отверстий: 1 - одиночное крепление, типично для силовых соединений.
• Маркировочная окраска: серый - визуально отличает наконечник от других типов, упрощает идентификацию при обслуживании.

Совместимость и монтаж

Наконечник медный луженый ТМЛ DIN 300-16 EKF соответствует стандарту DIN 46228 и совместим с болтами M16. Для монтажа необходима опрессовка специальным клещами с матрицей, подходящей под сечение 300 мм2. Убедитесь, что инструмент имеет достаточную силу давления - недостаточно сжатые наконечники могут ослабнуть при эксплуатации. После опрессовки проверьте качество соединения: провод не должен свободно двигаться внутри гильзы. Лужёное покрытие не требует дополнительной обработки перед установкой.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями DIN 46228 и ГОСТ Р МЭК 60947-7-1. Соответствие стандартам гарантирует безопасность при работе с токами до предельных значений для данного сечения. Наконечник рассчитан на длительную работу при температуре до +105 C. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или химически активных паров без защиты.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения.
• Лужёное покрытие препятствует образованию оксидов, сохраняет стабильность контакта даже после долгих периодов эксплуатации.
• Тонкий кольцевой фланец экономит место в щите и улучшает доступ к другим элементам.
• Стандартный диаметр отверстия 16 мм обеспечивает универсальность - подходит ко всем распространённым болтам M16.
• Произведён в рамках серии PROxima - продукция EKF проходит контроль качества на каждом этапе производства.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - материал наконечника несовместим с алюминием, возможна электрохимическая коррозия.
• Не следует применять в условиях частых вибраций без дополнительной фиксации - хотя фланец удерживает болт, вибрационные нагрузки могут ослабить соединение.
• Запрещается использование с инструментом, не рассчитанным на сечение 300 мм2 - некорректная опрессовка приведёт к перегреву и выходу из строя.
• Не рекомендован для внешней установки без корпуса или кожуха - хоть лужение защищает от влаги, прямое попадание воды и осадков снижает долговечность.

Примеры использования

• Подключение входного кабеля 3×300 мм2 к главному вводному рубильнику в промышленном щите.
• Соединение шины постоянного тока с батарейным массивом в UPS-системе.
• Заземление силового преобразователя на заводе с использованием медного провода большого сечения.
• Присоединение клеммы двигателя к частотному регулятору через кабель 300 мм2.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри ухудшает контакт.
• Выбирайте инструмент с матрицей, указанной производителем для сечения 300 мм2 - не заменяйте её на более маленькую.
• Проверяйте глубину запрессовки: после опрессовки край гильзы должен плотно прилегать к изоляции кабеля.
• При сборке щита учитывайте посадочный диаметр 16 мм - выбирайте болты и шайбы с точным соответствием.
• Рекомендуется смазывать контактную поверхность наконечника токопроводящей пастой при монтаже в ответственных цепях - это дополнительно снижает переходное сопротивление.
