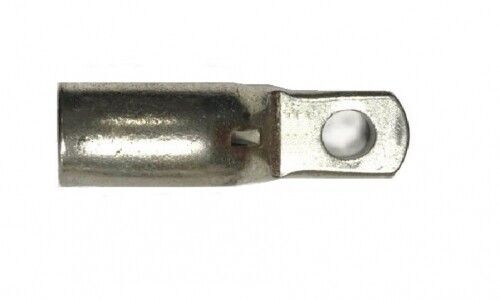

Наконечник кольцевой ТМЛ 300кв.мм под винт d12мм с узкой лопаткой ГОСТ 23981-80 (уп.5шт) DKC 2Q12NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой под винт d12мм, 300 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 - это изолированный наконечник для многожильных медных кабелей с сечением 300 мм2, предназначенный для надёжного подключения к автоматическим выключателям в литом корпусе без расширителей полюсов. Бренд DKC (ДКС) выпускает этот продукт в серии Quadro, артикул 2q12np.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводов перед подключением к клеммам автоматических выключателей, особенно в устройствах с компактным литым корпусом, где стандартные лопатки не помещаются. Подходит для силовых цепей с высокими токами - например, в щитах управления, на входе в распределительные пункты, на выводах крупных УЗО и автоматов. Применяется там, где требуется прямое соединение без переходников или расширителей полюсов.

Технические характеристики

• Номинальное сечение провода: 300 мм2
• Размер резьбы винта: M12
• Материал: медь М1
• Покрытие: лужёное (с применением висмута)
• Форма контактной площадки: кольцевая
• Ширина лопатки: узкая (уменьшена на 28% против стандартных аналогов)
• Тип монтажа: опрессовка
• Тип проводника: многожильный
• Угол соединения: прямолинейный
• Изолирован: да
• Смотровое отверстие: есть
• Тонкий фланец: да
• Номинальный ток: 695 А

Совместимость и монтаж

Наконечник совместим с кабелями на 300 мм2, изготовленными из меди. Для установки требуется специальный пресс для опрессовки с матрицей, соответствующей сечению и типу наконечника. После опрессовки проверьте качество соединения через смотровое отверстие - оно позволяет убедиться, что все жилы полностью вошли в трубчатую часть. Крепление осуществляется болтом М12. Узкая лопатка обеспечивает плотную посадку в клеммы автоматов с ограниченным зазором - например, в модульных аппаратах Schneider Electric, ABB, Siemens серии Compact NSX, S7, T4N.

Безопасность и стандарты

Произведён согласно ГОСТ 23981-80. Лужёное покрытие повышает коррозионную стойкость и снижает переходное сопротивление контакта, что важно для долговременной работы под нагрузкой. Соответствие стандарту гарантирует механическую прочность и электрическую безопасность при работе до 695 А.

Преимущества

• Узкая лопатка позволяет подключить большой кабель прямо к автомату без расширителей - экономит место в щите.
• Смотровое отверстие даёт возможность визуально контролировать качество опрессовки.
• Лужёное покрытие предотвращает окисление и улучшает теплопередачу, снижая риск перегрева.
• Тонкий фланец обеспечивает плотное прилегание к клемме даже при малых усилиях затяжки.
• Изолированная форма исключает случайное замыкание между соседними клеммами.

Ограничения применения

• Подходит только для медных многожильных проводов - не использовать с алюминием или одножильными проводами.
• Не рассчитан на частые демонтажи: после нескольких разборок контакт может потерять герметичность.
• Требует точного подбора инструмента для опрессовки; использование неподходящих клещей приведёт к плохому контакту.
• Не рекомендован для открытых, агрессивных сред без дополнительной защиты - хотя лужение устойчиво к коррозии, длительное воздействие хлора или соли требует дополнительной изоляции.

Примеры использования

• Подключение главного ввода к автомату 630А в распределительном щите промышленного объекта.
• Присоединение кабеля 300 мм2 к выходному полюсу частотного преобразователя с литым корпусом.
• Соединение медного кабеля с вводом автомата типа Siemens 3WL или ABB Tmax T4N, где стандартные наконечники не подходят по ширине.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не допускайте выступающих жил.
• Проверьте соответствие матрицы пресса: для 300 мм2 нужна матрица с маркировкой, соответствующей этому сечению и типу ТМЛ-У.
• При затяжке болта М12 используйте динамометрический ключ - момент должен быть в пределах 35–45 Нм, чтобы не деформировать лопатку.
• Если в щите мало места - этот наконечник идеален, так как исключает необходимость в расширителях полюсов.
• Обязательно осмотрите смотровое отверстие после монтажа: если видны незапрессованные жилы - переспрессуйте.
