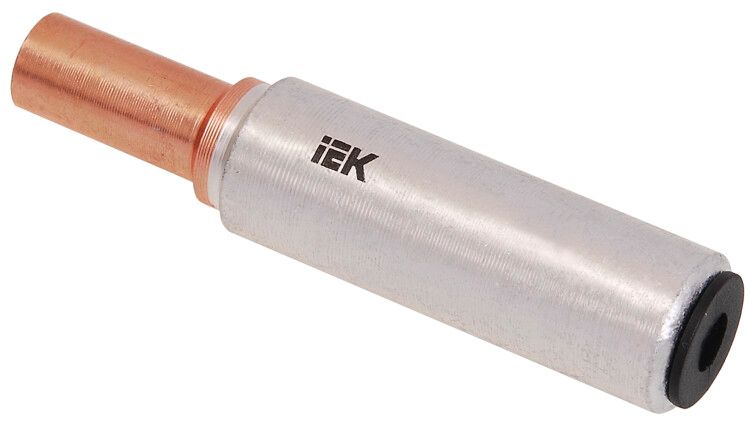

Гильза соединительная ГМА-150/185 медн./алюм. IEK UGTL10-150-18

Гильза медно-алюминиевая соединительная ГМА-150/185 от IEK предназначена для надёжного соединения алюминиевого и медного проводников сечением 185 мм2. Применяется в силовых кабельных сетях до 10 кВ, особенно там, где требуется переход между разными металлами - например, при подключении алюминиевой линии к медному оборудованию.

Назначение и область применения

Гильза медно-алюминиевая соединительная ГМА-150/185 используется для создания электрического контакта между алюминиевым и медным проводниками одинакового сечения - 185 мм2. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП и при ремонте кабельных линий. Особенно актуальна при замене старых алюминиевых кабелей на современные системы с медными элементами.

Технические характеристики

• Сечение проводника: 185 кв.мм
• Тип изделия: Соединительная гильза
• Напряжение: до 10 кВ
• Материал: Алюминий с медной вставкой
• Способ монтажа: Опрессовка специальным прессом
• Форма жилы: Совместима с многопроволочными круглыми и секторными жилами
• Наружный диаметр: 23,6 мм
• Внутренний диаметр: 17 мм
• Цвет: Серый
• Срок службы: 5 лет (при соблюдении условий монтажа и эксплуатации)

Совместимость и монтаж

Гильза медно-алюминиевая соединительная ГМА-150/185 совместима только с проводниками сечением 185 мм2. Для установки необходим пресс с матрицей, соответствующей размеру гильзы - диаметром 23,6 мм. Монтаж выполняется в два этапа: сначала опрессовывается алюминиевая сторона, затем - медная. Каждую сторону необходимо обработать антиоксидантной пастой перед введением провода. Колпачок на алюминиевой части остаётся целым - он предохраняет поверхность от окисления до момента монтажа.

Безопасность и стандарты

Гильза ГМА-150/185 соответствует требованиям к изоляционной прочности и механической устойчивости для кабельных соединений до 10 кВ. Производится в соответствии с отраслевыми нормами РФ и имеет сертификат соответствия IEK. Не рекомендуется использовать вне закрытых систем или в условиях постоянного воздействия открытой среды без дополнительной защиты.

Преимущества

• Защитный колпачок на алюминиевой стороне предотвращает образование оксидной плёнки - снижает риск перегрева и потери контакта
• Одновременная работа с двумя типами металлов исключает электрохимическую коррозию при правильном монтаже
• Стандартный внешний диаметр обеспечивает совместимость с большинством пресс-клещей и матриц
• Серый цвет позволяет легко отличить её от других типов гильз при визуальной проверке

Ограничения применения

• Не применяется для проводников сечением меньше или больше 185 мм2 - использование другого сечения нарушает механическую и тепловую стойкость
• Срок службы ограничен 5 годами - после этого времени контакт требует проверки, даже при отсутствии видимых повреждений
• Не предназначен для работы в условиях постоянного погружения в воду или высокой влажности без герметизации соединения
• Запрещено применять без антиоксидантной смазки - это основная причина отказов в эксплуатации

Примеры использования

• Подключение алюминиевого кабеля 185 мм2 к медной шине в распределительном щите
• Переход от алюминиевой воздушной линии к медному кабелю, ведущему к трансформатору
• Ремонт повреждённого участка кабеля с чередованием медных и алюминиевых жил
• Монтаж заземляющих контуров, где одна часть выполнена из меди, другая - из алюминия

Практические советы

• Обязательно используйте антиоксидантную пасту на алюминиевой стороне - даже если колпачок кажется целым, поверхность уже могла окислиться при хранении
• Проверьте соответствие диаметра жилы и внутреннего канала гильзы - 17 мм рассчитан именно на 185 мм2; меньшие жилы не будут плотно фиксироваться
• После опрессовки осмотрите место соединения: трещины, выступы или неравномерная деформация - признаки некачественного монтажа
• Укладывайте гильзу в кабельной муфте или трубке - она не является изолирующим элементом, только соединителем
• Храните гильзы в сухом месте, не открывая колпачок заранее - это продлит срок сохранности внутренней поверхности
