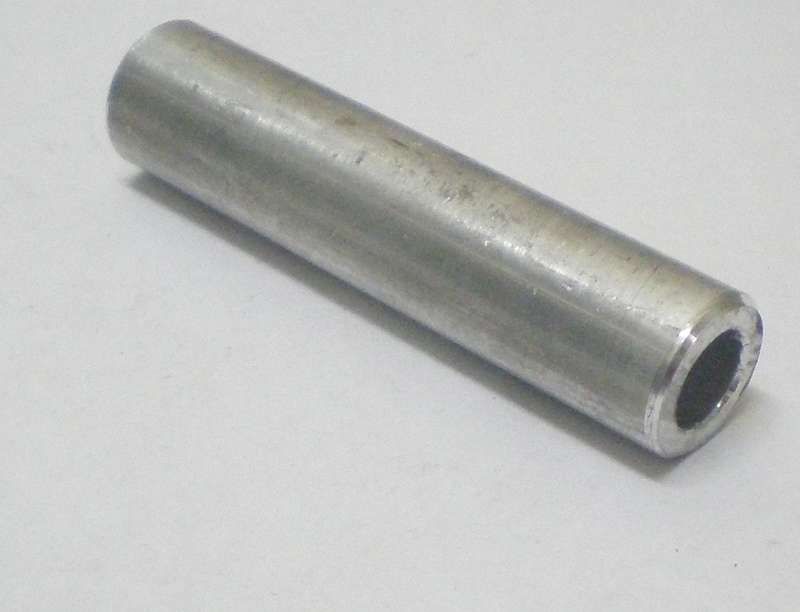

Гильза соединительная ГА 185-19 УХЛ3 опрес. алюм. CuPRO КЗОЦМ 5798

Гильза алюминиевая соединительная ГА 185-19 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения алюминиевых жил кабелей сечением 185 мм2 методом опрессовки. Применяется в силовых сетях до 30 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза алюминиевая соединительная ГА 185-19 УХЛ3 для опрессовки используется для создания постоянного электрического контакта между двумя алюминиевыми жилами кабеля или провода. Подходит для монтажа и ремонта силовых кабельных линий, распределительных устройств, подстанций и других объектов энергетической инфраструктуры. Обеспечивает герметичное и долговечное соединение в условиях повышенной влажности, запылённости и экстремальных температур.

Технические характеристики

• Номинальное сечение жил: 185 мм2
• Материал: технический алюминий марки АД1
• Форма поперечного сечения: круглая / секторная - совместима с жилами обоих типов
• Способ монтажа: опрессовка специальными клещами
• Номинальное напряжение: до 30 кВ
• Диапазон рабочих температур: от –70 C до +45 C
• Тип исполнения: УХЛ3 - для умеренного и холодного климата, с возможностью работы на открытом воздухе

Совместимость и монтаж

Гильза алюминиевая соединительная ГА 185-19 УХЛ3 для опрессовки рассчитана исключительно на алюминиевые жилы. Для соединения медных жил требуется другая модель. Монтаж выполняется с помощью гидравлических или ручных опрессовочных клещей с матрицей, соответствующей размеру гильзы. Перед опрессовкой необходимо зачистить жилы, удалить оксидную плёнку и смазать поверхность контактной пастой. После опрессовки проверьте качество соединения - отсутствие трещин, равномерность деформации и плотное прилегание к жиле.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385–83 и ГОСТ 23286–78 для алюминиевых соединительных гильз. Произведено из материала, устойчивого к электрохимической коррозии. Температурный диапазон обеспечивает безопасную работу в суровых климатических зонах, включая Сибирь и Дальний Восток. Напряжение 30 кВ допускает использование в средних и высоковольтных сетях, но требует соблюдения правил безопасности при работе под напряжением.

Преимущества

• Высокая электропроводность - близка к меди, но с меньшим весом
• Устойчивость к коррозии благодаря чистому алюминию АД1
• Пластичность материала обеспечивает качественную опрессовку без растрескивания
• Широкий температурный диапазон - работает даже при –70 C
• Надёжное соединение без сварки - снижает риск повреждения изоляции

Ограничения применения

• Не применяется для соединения медных жил - вызывает гальваническую коррозию
• Не предназначен для многожильных кабелей с тонкими проволоками без предварительной прессовки жил
• Требует точного подбора инструмента для опрессовки - некорректные клещи приведут к плохому контакту
• Не рекомендуется для временных соединений - предназначена для постоянной установки
• При температурах выше +45 C возможна потеря механической прочности

Примеры использования

• Соединение фазных жил в воздушных ЛЭП 10–30 кВ
• Ремонт кабельных линий на тепловых электростанциях
• Подключение кабелей к шинным системам в распределительных пунктах
• Монтаж кабелей в холодных регионах - арктические объекты, железные дороги, нефтегазовые платформы

Практические советы

• Выбирайте гильзу точно по сечению жилы - 185 мм2. Переход на большую или меньшую гильзу снижает надёжность соединения.
• Перед монтажом всегда используйте контактную пасту - она предотвращает окисление и улучшает проводимость.
• Проверяйте соответствие матрицы опрессовочных клещей размеру гильзы - для ГА 185-19 УХЛ3 нужна матрица 185 мм2.
• После опрессовки осмотрите место соединения: если есть видимые трещины или неравномерная деформация - замените гильзу.
• Храните гильзы в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повредить внутреннюю поверхность.
