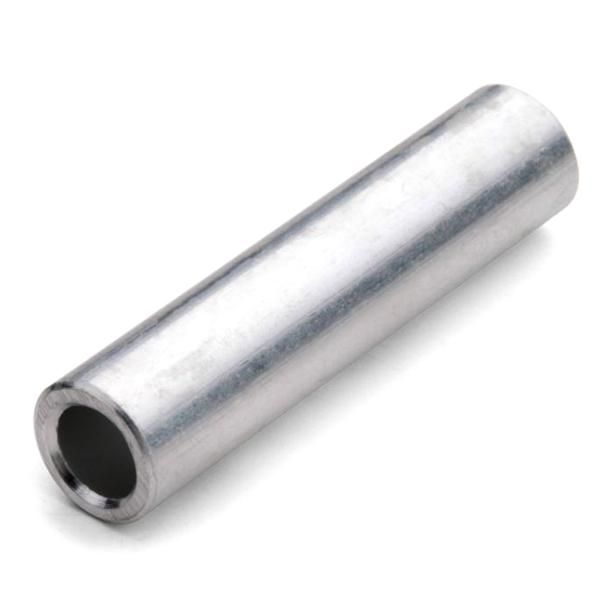

Гильза алюминиевая ГА 240-20 опрес. (уп.10шт) TOKOV ELECTRIC TKE-GA-240-20

Гильза алюминиевая ГА 240-20 для опрессовки, ГОСТ 23469.2-79 от TOKOV ELECTRIC - соединительный элемент для надёжного контакта между алюминиевыми проводниками сечением 240 мм2, применяемый в распределительных сетях до 10 кВ. Артикул tke-ga-240-20 соответствует требованиям ГОСТ и используется при монтаже силовых кабельных линий.

Назначение и область применения

Гильза алюминиевая ГА 240-20 предназначена для создания механически прочного и электрически надёжного соединения двух алюминиевых жил кабеля методом опрессовки. Применяется в высоковольтных распределительных сетях до 10 кВ, особенно там, где требуется замена повреждённых участков, ответвление линии или соединение кабелей в муфтах и заделках. Подходит для прокладки в траншеях, коллекторах, на опорах и внутри распределительных устройств.

Технические характеристики

• Материал: алюминий - обеспечивает совместимость с алюминиевыми жилами кабелей, снижает риск гальванической коррозии
• Номинальное сечение жил: 240 мм2 - рассчитана на работу с кабелями именно этого сечения
• Ряд напряжений: 10 кВ - допустимо использование в сетях до 10 кВ включительно
• Форма поперечного сечения: круглая / секторная - подходит для жил как округлой, так и секторной формы, что увеличивает универсальность
• Стандарт: ГОСТ 23469.2-79 - соответствие государственному стандарту на алюминиевые гильзы для опрессовки

Совместимость и монтаж

Гильза ГА 240-20 совместима только с алюминиевыми жилами кабелей сечением 240 мм2. Для правильного монтажа необходимо:

• Использовать специальный пресс-клещи с матрицей, подходящей по форме и размеру гильзы
• Зачистить изоляцию жил на длину, равную половине длины гильзы + 5–10 мм
• Вставить жилы в гильзу до упора - они должны выступать за её края на одинаковую величину
• Опрессовать двумя-тремя ударами пресса, начиная с центра гильзы
• Не использовать гильзу с деформацией, трещинами или оксидным налётом - это снижает контактное сопротивление

После опрессовки рекомендуется проверить качество соединения визуально и при необходимости - измерить сопротивление переходного контакта.

Безопасность и стандарты

Гильза алюминиевая ГА 240-20 изготовлена в соответствии с ГОСТ 23469.2-79, который регламентирует материалы, размеры, механическую прочность и электрические параметры таких соединителей. Соответствие стандарту гарантирует безопасность работы в сетях до 10 кВ, в том числе при перегрузках и температурных колебаниях. Материал не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая электропроводность алюминия - минимальные потери энергии в месте соединения
• Устойчивость к окислению при соблюдении технологии монтажа - долгий срок службы
• Совместимость с секторными и круглыми жилами - позволяет работать с различными типами кабелей
• Простота установки при наличии нужного инструмента - экономия времени на монтаже

Ограничения применения

• Не применяется для медных жил - вызывает электрохимическую коррозию и потерю контакта
• Не предназначен для напряжений выше 10 кВ - возможна пробой изоляции или перегрев
• Не используйте в условиях постоянного воздействия открытого пламени или агрессивных химикатов
• Не допускается многократная переопрессовка - после одного сжатия металл теряет пластичность
• Требуется точное соблюдение длины зачистки - недостаточная или избыточная зачистка снижают надёжность

Примеры использования

• Соединение фазных жил кабеля КВВГнг(А)-LS 3×240 при ремонте воздушной линии
• Обустройство ответвления от основного кабеля 10 кВ в распределительном пункте
• Замена повреждённого участка кабеля в кабельной канализации
• Подключение кабеля к шинному блоку в КРУ 10 кВ через гильзовой переход

Практические советы

• Перед монтажом протрите внутреннюю поверхность гильзы сухой ветошью - удалите пыль и оксиды
• Выбирайте пресс с усилием не менее 8–10 тонн - маленького давления недостаточно для плотного контакта
• Проверьте посадочный диаметр гильзы - он должен точно соответствовать внешнему диаметру жилы
• После опрессовки покройте соединение термоусадочной трубкой или бандажом - это повысит герметичность и защиту от влаги
• Храните гильзы в сухом помещении - длительное воздействие влаги может вызвать поверхностное окисление
