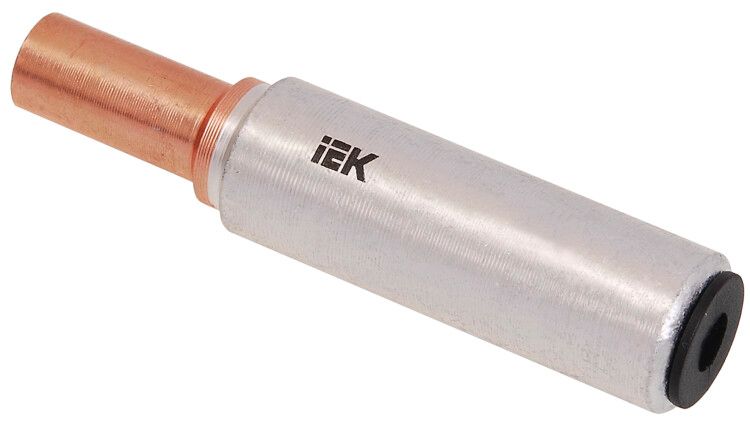

Гильза соединительная ГМА-185/240 медн./алюм. IEK UGTL10-185-20

Гильза ГМА-185/240 медно-алюминиевая соединительная от IEK предназначена для надёжного соединения медного и алюминиевого кабелей сечением 240 мм2. Применяется в распределительных устройствах, силовых линиях и на подстанциях напряжением до 10 кВ.

Назначение и область применения

Гильза ГМА-185/240 медно-алюминиевая соединительная используется для создания электрического контакта между медным и алюминиевым проводниками. Особенно актуальна там, где требуется переход между старой алюминиевой проводкой и новыми медными кабелями - например, при модернизации сетей, подключении трансформаторов или прокладке кабельных линий в зданиях и на объектах энергетики.

Технические характеристики

• Напряжение: 10 кВ - рассчитана на работу в средневольтных сетях
• Сечение проводников: 240 мм2 - подходит для крупных силовых кабелей
• Материал: алюминий и медь - обеспечивает совместимость двух типов металлов
• Форма сечения: многопроволочная круглая / секторная - совместима с большинством типов кабелей
• Наружный диаметр: 25,5 мм - позволяет выбрать подходящий опрессовывающий инструмент
• Внутренний диаметр: 19,5 мм - соответствует требованиям к посадке жил
• Цвет: серый - стандартизированная маркировка для быстрой идентификации
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий монтажа

Совместимость и монтаж

Гильза ГМА-185/240 медно-алюминиевая соединительная устанавливается методом опрессовки. Для работы необходим специальный пресс-клещи с матрицей, соответствующей диаметру 25,5 мм. Монтаж выполняется в следующем порядке:

• Зачистить изоляцию с обоих проводников на длину, равную глубине гильзы
• Вставить медную жилу в одну сторону, алюминиевую - в другую
• Опрессовать гильзу двумя-тремя ударами пресса, начиная с центра
• Не повреждать алюминиевый колпачок - он предохраняет контакт от окисления

Убедитесь, что сечение кабеля точно соответствует 240 мм2. Недостаточно плотная опрессовка снижает долговечность соединения.

Безопасность и стандарты

Гильза ГМА-185/240 медно-алюминиевая соединительная соответствует требованиям к соединениям в электрических установках до 10 кВ. Конструкция исключает риск возгорания при правильном монтаже благодаря однородному металлическому контакту и защите от окисления. Соответствие нормам ПУЭ и ГОСТ Р 50571 обеспечивается производителем IEK.

Преимущества

• Защитный колпачок на алюминиевой стороне предотвращает образование оксидной плёнки - сохраняет проводимость и снижает нагрев
• Высокая механическая прочность после опрессовки - выдерживает нагрузки при эксплуатации
• Стандартные размеры - совместима с широким спектром пресс-клещей
• Серый цвет - легко отличить от других типов гильз при обслуживании

Ограничения применения

• Не применяется для постоянного погружения в воду - не имеет защиты IP
• Не рекомендовано использование вне закрытых распределительных устройств - требует защиты от внешних воздействий
• Срок службы ограничен 5 годами - при длительной эксплуатации (>5 лет) необходимо проверять состояние соединения
• Подходит только для сечения 240 мм2 - нельзя использовать для меньших или больших кабелей

Примеры использования

• Соединение медного кабеля от трансформатора с алюминиевой шиной в КРУ
• Переход от алюминиевых кабелей старой сети к медным вводам в здание
• Объединение фазных жил в распределительных щитах 6–10 кВ
• Ремонтные работы на воздушных линиях с заменой участка кабеля

Практические советы

• Проверьте соответствие сечения кабеля - даже небольшое отклонение (например, 220 или 260 мм2) может привести к плохому контакту
• Используйте только пресс-клещи с матрицей, предназначенной для гильз диаметром ~25,5 мм
• Не снимайте защитный колпачок перед монтажом - он нужен для предотвращения окисления алюминия
• После опрессовки осмотрите место соединения: нет ли трещин, перекосов или выступающих проволочек
• Храните гильзы в сухом месте - влага может вызвать коррозию, особенно на алюминиевой части
