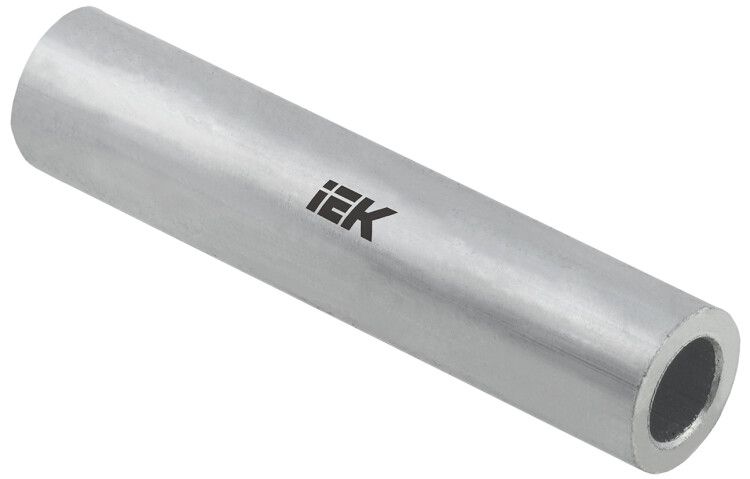

Гильза алюминиевая ГА 240-20 ГОСТ 23469.2 | UGL11-240-20 IEK

Гильза алюминиевая ГА 240-20 ГОСТ 23469.2 от бренда IEK - это надёжный соединительный элемент для алюминиевых кабелей с сечением 240 мм2, рассчитанный на напряжение до 10 000 В. Применяется в силовых сетях при монтаже и ремонте кабельных линий методом опрессовки.

Назначение и область применения

Гильза алюминиевая ГА 240-20 ГОСТ 23469.2 используется исключительно для создания постоянных соединений между алюминиевыми многожильными проводниками. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, кабельных трассах и других объектах высоковольтной сети. Не применяется для соединения медных или комбинированных (медь–алюминий) кабелей.

Технические характеристики

• Поперечное сечение: 240 мм2 - соответствует максимальному сечению алюминиевого провода, который можно зажать внутри гильзы;
• Рабочее напряжение: до 10 000 В - обеспечивает безопасную работу в средневольтных сетях;
• Материал: электротехнический алюминий - имеет высокую электропроводность и устойчив к окислению;
• Способ монтажа: опрессовка - требует специального пресс-клещей, не допускает пайки или болтовых соединений;
• Форма жилы: многопроволочная круглая или секторная - совместима с типичными алюминиевыми кабелями;
• Цвет: серый - визуально отличает её от медных аналогов;
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Гильза алюминиевая ГА 240-20 ГОСТ 23469.2 совместима только с алюминиевыми кабелями того же сечения (240 мм2). Для правильного соединения необходимо:

• Зачистить изоляцию с обоих концов кабеля на длину, равную половине длины гильзы;
• Вставить проводники в противоположные концы гильзы так, чтобы они встретились в центре;
• Проопрессовать гильзу двумя-тремя ударами пресс-клещей с подходящими матрицами (диаметр матрицы должен соответствовать внешнему диаметру гильзы);
• Не допускать перекоса проводов - это снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Гильза алюминиевая ГА 240-20 ГОСТ 23469.2 изготовлена в соответствии с требованиями ГОСТ 23469.2, что гарантирует соответствие механической прочности, электропроводности и термостойкости. Соответствует нормам ПУЭ для соединений в силовых кабельных линиях. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая долговечность - срок службы 30 лет при правильном монтаже;
• Стабильный контакт - благодаря однородному материалу (алюминий–алюминий) исключается электрохимическая коррозия;
• Надёжность при температурных колебаниях - сохраняет герметичность и механическую целостность;
• Легкая визуальная идентификация - серый цвет позволяет быстро отличить от медных гильз на объекте.

Ограничения применения

• Нельзя использовать для соединения медных кабелей - возникает гальваническая пара, вызывающая быстрое разрушение контакта;
• Не предназначен для участков с осевой нагрузкой - не выдерживает растяжение или сжатие вдоль оси кабеля;
• Требует точного подбора инструмента - использование неподходящих пресс-матриц приведёт к плохому контакту или повреждению гильзы;
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или агрессивных химикатов.

Примеры использования

• Соединение фазных жил кабеля ААБл 3×240 в кабельной камере подстанции;
• Ремонт повреждённого участка алюминиевого кабеля в воздушной ЛЭП с использованием ответвительной муфты;
• Объединение двух секций кабельной линии на промышленном предприятии с напряжением 6–10 кВ.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность гильзы - она должна быть чистой, без следов окисления или деформаций;
• При работе с многопроволочными жилами аккуратно расправьте все пряди перед введением в гильзу - запутанные провода снижают площадь контакта;
• После опрессовки обязательно проверьте качество соединения: попробуйте слегка потянуть за каждый провод - он не должен выскакивать;
• Для защиты места соединения используйте термоусаживающуюся трубку или изолирующую ленту - особенно на открытом воздухе;
• Артикул ugl11-240-20 от IEK - единственный вариант в этом ряду; другие производители могут иметь отличающиеся размеры даже при одинаковом обозначении ГА 240-20.
