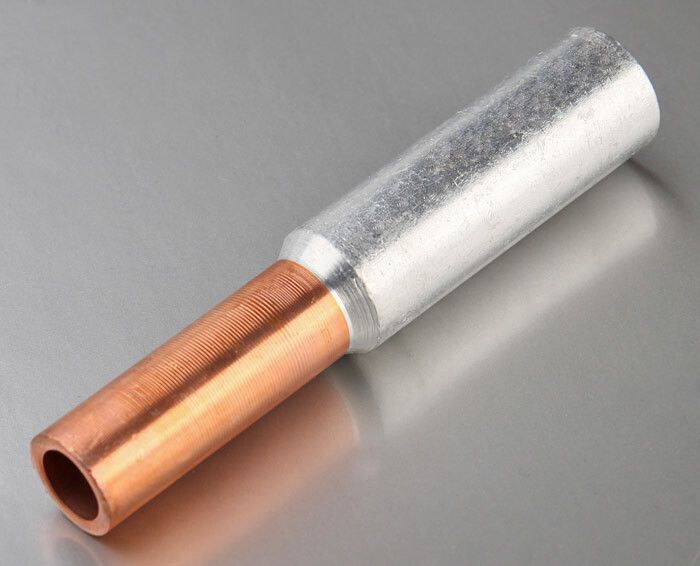

Гильза кабельная алюмомедная ГАМ 240/185 - 51028 КВТ

Гильза кабельная алюмомедная ГАМ 240/185 от КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей методом опрессовки. Эта модель обеспечивает безопасную передачу тока до 10 кВ, применяется в распределительных сетях и силовых цепях, где требуется соединение разнородных проводников. Упаковка содержит 10 гильз - удобна для профессионального монтажа.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 240/185 используется исключительно для соединения алюминиевой жилы сечением 240 мм2 и медной жилы сечением 185 мм2. Применяется в кабельных линиях высокой мощности: подстанциях, распределительных устройствах, вводах в здания, на участках перехода с алюминиевого на медный кабель. Подходит для работы в закрытых помещениях и на улице, если установлено соответствующее внешнее защитное оформление.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 240 мм2
• Номинальное сечение медной жилы: 185 мм2
• Рабочее напряжение: до 10 кВ
• Материал: алюминий марки АД1, медь марки М1
• Форма жил: многопроволочные - круглые или секторные
• Способ монтажа: опрессовка специальным прессом
• Конструкция: цельная, без сварных швов
• Покрытие: отсутствует - поверхность матовая, без изоляции
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза ГАМ 240/185 совместима только с жилами указанного сечения. Для монтажа необходим пресс с подходящими матрицами - рекомендуются матрицы, соответствующие ТУ 3449-017-59861269-2004. Перед опрессовкой необходимо:

• Зачистить жилы на длину, равную половине длины гильзы;
• Вставить алюминиевую жилу в одну сторону, медную - в другую, до упора в перегородку;
• Опрессовать обе половины гильзы последовательно, не нарушая её целостность.

Не допускается использование гильзы с жилами большего или меньшего сечения - это снижает механическую прочность и увеличивает риск нагрева.

Особенности конструкции

Гильза ГАМ 240/185 имеет уникальную внутреннюю перегородку, которая:

• Ограничивает глубину введения жил - гарантирует правильный заход;
• Выполняет роль масляного стопора - препятствует вытеканию пропитывающего состава из кабеля;
• Разделяет алюминиевую и медную части, предотвращая прямой контакт металлов.

Между частями гильзы применена фрикционная сварка - соединение происходит на молекулярном уровне, что исключает окисление и повышает долговечность контакта. Конструкция несварная - нет швов, которые могли бы стать точкой отказа.

Преимущества

• Исключает образование гальванической пары - продлевает срок службы соединения;
• Обеспечивает одинаковую токовую нагрузку на обоих участках - не создаёт узкого места;
• Стандартная форма позволяет использовать универсальные прессы и матрицы;
• Цельная конструкция повышает надёжность против вибраций и температурных колебаний;
• Подходит для кабелей с бумажной и полиэтиленовой изоляцией.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - отсутствует герметизация;
• Не работает как изолирующий элемент - требует обязательной защиты термоусадкой или изолирующими муфтами;
• Не рассчитана на многократное демонтажное использование - после опрессовки гильзу нельзя разобрать;
• Не подходит для соединения однопроволочных жил - только многопроволочные;
• Не следует применять при температурах ниже -40C без предварительного прогрева - материал становится хрупким.

Примеры использования

• Соединение алюминиевого кабеля ААШв 240 мм2 с медным кабелем ВВГнг 185 мм2 на вводе в распределительный щит;
• Переход от старой алюминиевой сети к новому медному кабелю в промышленном цехе;
• Ремонт повреждённого ответвления в ЛЭП 6–10 кВ с заменой участка с алюминия на медь;
• Подключение трансформатора с медными выводами к алюминиевому кабелю питания.

Практические советы

• Выбирайте пресс с усилием не менее 10 тонн - недостаточное давление вызывает плохой контакт и перегрев;
• Проверьте соответствие диаметра жилы и внутреннего канала гильзы - даже небольшое отклонение снижает надёжность;
• После опрессовки обязательно проверьте соединение на прочность - попробуйте слегка потянуть жилы; если есть люфт - замените гильзу;
• Защитите место соединения термоусадочной трубкой с клеевым слоем - это предотвратит попадание влаги и коррозию;
• Храните гильзы в сухом месте - хотя они не имеют покрытия, влага может вызвать поверхностное окисление алюминия.
