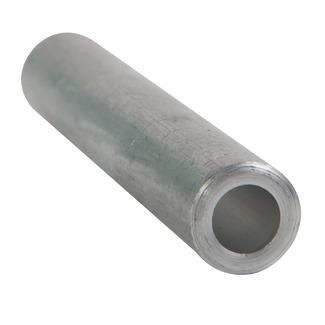

Гильза алюминиевая OptiKit C-GL-240 | 278166 КЭАЗ

Гильза алюминиевая OptiKit C-GL-240 КЭАЗ предназначена для надёжного соединения и ответвления алюминиевых кабельных жил сечением 240 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, трансформаторных подстанциях и на объектах энергообеспечения, где требуется прочная и долговечная контактная группа.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-240 КЭАЗ используется для создания механически и электрически устойчивых соединений между алюминиевыми жилами кабелей. Подходит для пайки и опрессовки - основных методов монтажа в силовых цепях. Область применения: высоковольтные сети до 10 кВ, вводы в здания, переходы между кабелями, ремонтные участки ЛЭП, подключения оборудования на промышленных объектах.

Технические характеристики

• Тип изделия: гильза алюминиевая
• Номинальное поперечное сечение: 240 мм2
• Материал: алюминий (высокоочищенный, соответствует требованиям ГОСТ)
• Наружный диаметр: 30 мм
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма поперечного сечения: круглая
• Совместимость с кабелем: да (для алюминиевых жил сечением от 16 до 300 мм2)

Совместимость и монтаж

Гильза алюминиевая OptiKit C-GL-240 КЭАЗ совместима с кабелями, имеющими алюминиевые жилы сечением от 16 до 300 мм2. Для обеспечения герметичности и механической прочности необходимо использовать специальные клещи для опрессовки, подходящие по матрицам к диаметру 30 мм. При пайке применяйте термостойкий флюс и припой с температурой плавления ниже 250 C. Убедитесь, что зачищенная часть жилы полностью помещается внутрь гильзы - минимальная глубина входа должна составлять не менее 90 % её длины.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционной способности и тепловой стойкости для работы в сетях до 10 кВ. Произведено в соответствии с технологическими нормами КЭАЗ и рекомендациями МЭК для комплектующих высоковольтных систем. Наличие сертификатов качества подтверждает соответствие безопасности при эксплуатации в условиях повышенной нагрузки.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности в месте соединения
• Устойчивость к перепадам температур позволяет применять гильзу в холодном и жарком климате
• Стандартный внешний диаметр 30 мм обеспечивает удобную установку в типовые муфты и корпуса
• Произведён в рамках серии OptiKit - гарантирует однородность материалов и точность геометрии

Ограничения применения

• Не медным жилам - использование с медью вызывает гальваническую коррозию
• Запрещено применять при напряжении выше 10 кВ - риск пробоя изоляции
• Не предназначен для постоянного погружения в жидкую среду - хотя работает при температуре до +80 C, длительный контакт с водой требует дополнительной защиты
• Не заменяет полноценную муфту - не имеет собственной изоляции; требует последующего экранирования или термоусадочных покрытий

Примеры использования

• Соединение двух участков кабеля ААШв 3×240 на подземной трассе
• Ответвление питания от главного алюминиевого кабеля к распределительному щиту
• Ремонт поврежденной жилы в воздушной линии 6–10 кВ
• Подключение кабеля к шинному сбору внутри трансформаторной подстанции

Практические советы

• Перед монтажом обязательно зачистите жилу до металлического блеска - оксидная плёнка увеличивает сопротивление контакта
• Выбирайте пресс-клещи с матрицей, рассчитанной именно на диаметр 30 мм - недостаточно или избыточное давление приведёт к плохому контакту
• После опрессовки проверьте качество соединения: попробуйте слегка повернуть жилу - она не должна двигаться внутри гильзы
• Обязательно используйте термоусадочные трубки или эпоксидные колпаки поверх гильзы - это восстановит изолирующие свойства и предохранит от влаги
• При работе в условиях сильной запылённости или химической активности окружающей среды дополнительно закрывайте место соединения бронированным кожухом
