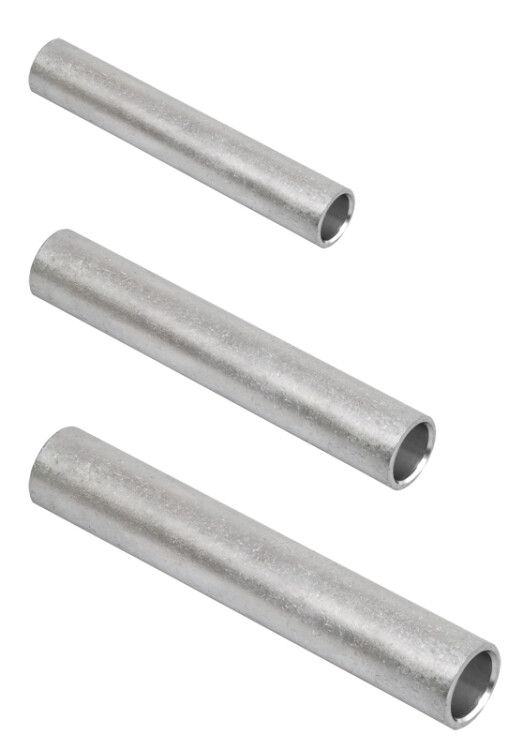

Гильза соединительная ГА 240-21 GL-240 (10шт) - UGL10-240-21 IEK

Гильза алюминиевая соединительная GL-240 от IEK предназначена для надёжного соединения алюминиевых проводников сечением 240 мм² методом опрессовки. Применяется в распределительных устройствах, кабельных линиях и на подстанциях напряжением до 10 кВ.

Назначение и область применения

Гильза GL-240 используется для создания механически прочного и электрически надёжного соединения между двумя алюминиевыми многожильными проводниками. Подходит для монтажа в силовых кабелях, шинных системах и на воздушных линиях. Обеспечивает постоянный контакт без увеличения переходного сопротивления даже при длительной нагрузке.

Технические характеристики

• Номинальное сечение: 240 мм² — соответствует стандартным алюминиевым кабелям этого сечения;
• Ряд напряжений: 10 кВ — рассчитана на работу в сетях среднего напряжения;
• Материал: электротехнический алюминий — высокая проводимость, устойчивость к окислению;
• Форма поперечного сечения: многопроволочная круглая / секторная жила — совместима с большинством типов алюминиевых кабелей;
• Внутренний диаметр: 21 мм — позволяет свободно вставлять жилы нужного сечения;
• Наружный диаметр: 30 мм — влияет на габариты при установке в распределительных камерах;
• Цвет: серый — стандартизированная маркировка для алюминиевых соединителей;
• Способ монтажа: опрессовка — требует специального пресс-клещей;
• Срок службы: 5 лет — гарантируемый срок работы при соблюдении условий эксплуатации.

Совместимость и монтаж

GL-240 совместима с алюминиевыми проводниками сечением 240 мм², выполненными из многопроволочных жил — как круглых, так и секторных. Для монтажа требуется пресс-клещи с матрицей, подходящей под диаметр гильзы (30 мм). Убедитесь, что зачищенная часть жилы полностью помещается внутри гильзы — минимальная длина зачистки должна составлять не менее 40–50 мм. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация металла, плотное прилегание жилы к стенкам гильзы.

Безопасность и стандарты

Гильза GL-240 изготовлена в соответствии с требованиями к материалам для электромонтажа в сетях до 10 кВ. Использование электротехнического алюминия исключает риск перегрева при нормальных токах. Соответствует ГОСТ Р 50598-93 и другим отраслевым стандартам на соединители для кабельных систем.

Преимущества

• Высокая электропроводность алюминия снижает потери энергии при передаче тока;
• Устойчивость к коррозии благодаря качественному сплаву и отсутствию покрытия — не требует дополнительной защиты;
• Простой и быстрый монтаж методом опрессовки — не требует пайки или сварки;
• Стандартные размеры обеспечивают взаимозаменяемость с аналогичными изделиями других производителей;
• Серый цвет легко отличить от медных соединителей — предотвращает ошибки при сборке.

Ограничения применения

• Не применяется для меди или комбинированных (алюмомедных) проводников — возможен электрохимический эффект и разрушение контакта;
• Не рекомендовано использование вне закрытых распределительных устройств — открытые участки требуют дополнительной герметизации;
• Срок службы 5 лет ограничен условиями эксплуатации: при температуре выше +40°C или частых перегрузках реальный срок может сократиться;
• Не предназначен для ответвлений — только для прямого соединения двух концов кабеля.

Примеры использования

• Соединение фазных жил кабеля ААБл-10 3×240 на кабельной муфте;
• Объединение выводов алюминиевой шины в КРУ 10 кВ;
• Замена повреждённого участка кабеля в подземном коллекторе;
• Подключение кабеля к трансформатору с алюминиевыми зажимами.

Практические советы

• Перед опрессовкой обязательно зачистите жилу до металлического блеска — оксидная плёнка снижает проводимость;
• Используйте пресс-клещи с правильной матрицей — неправильный размер вызывает плохую опрессовку или разрыв гильзы;
• Проверяйте посадочный диаметр: внутренний 21 мм должен точно соответствовать внешнему диаметру жилы после зачистки;
• После монтажа проведите термографическое обследование соединения — выявляет скрытые перегревы;
• Храните гильзу в сухом месте — хотя она не боится влаги, грязь и пыль затрудняют монтаж.
