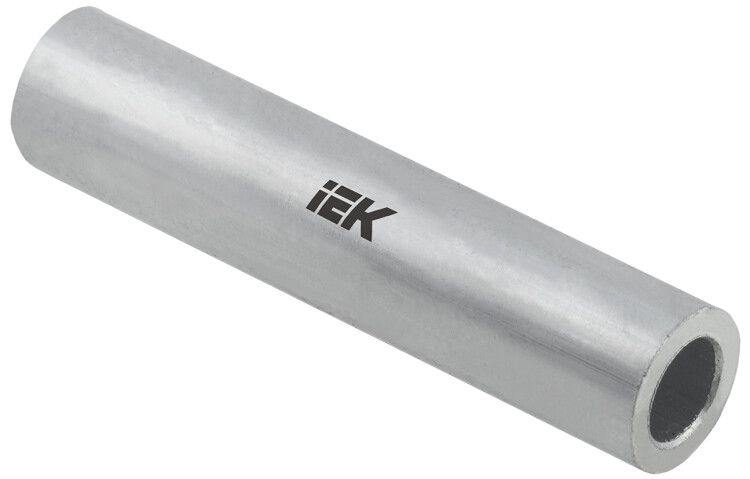

Гильза алюминиевая ГА 185-19 ГОСТ 23469.2 | UGL11-185-19 IEK

Гильза алюминиевая ГА 185-19 ГОСТ 23469.2 от бренда IEK — это надёжный соединительный элемент для алюминиевых кабелей с сечением 185 мм², рассчитанный на напряжение до 10 000 В. Применяется в силовых сетях при монтаже и ремонте кабельных линий методом опрессовки.

Назначение и область применения

Гильза алюминиевая ГА 185-19 ГОСТ 23469.2 используется исключительно для создания электрических соединений между алюминиевыми многожильными проводами и кабелями. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, воздушных и кабельных линиях 6–10 кВ. Соединение выполняется без осевой нагрузки — то есть гильза не воспринимает механическую тягу, её задача — обеспечить качественный электрический контакт.

Технические характеристики

• Поперечное сечение: 185 мм² — соответствует кабелям с алюминиевыми жилами такого же сечения;
• Рабочее напряжение: до 10 000 В — допустимо применение в сетях высокого напряжения 6–10 кВ;
• Материал: электротехнический алюминий — обеспечивает хорошую проводимость и устойчивость к окислению;
• Способ монтажа: опрессовка — требует специального пресс-клещей и матриц подходящего размера;
• Форма жилы: многопроволочная круглая или секторная — совместима с обоими типами жил;
• Цвет: серый — визуально отличается от медных аналогов, снижает риск ошибок при сборке;
• Срок службы: 30 лет — при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Гильза алюминиевая ГА 185-19 ГОСТ 23469.2 совместима только с алюминиевыми кабелями и проводами. Для монтажа требуется:

• Пресс-клещи с матрицей, предназначенной для сечения 185 мм² и типа гильзы ГА;
• Чистые, не повреждённые жилы — перед опрессовкой необходимо зачистить изоляцию и удалить оксидную плёнку;
• Правильно выбранная длина зачищенной части — должна полностью входить в гильзу без зазора;
• Не использовать с медными жилами — возможна электрохимическая коррозия.

После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация гильзы, плотное прилегание к жиле.

Безопасность и стандарты

Гильза алюминиевая ГА 185-19 ГОСТ 23469.2 соответствует требованиям ГОСТ 23469.2, что гарантирует соответствие нормам безопасности для высоковольтных систем. Материал изготовлен по стандартам электротехнического алюминия, обеспечивающим стабильную проводимость и долговечность. Применение в соответствии с правилами ПУЭ и инструкциями производителя минимизирует риски перегрева и аварий.

Преимущества

• Высокая электропроводность алюминия — потери на нагрев минимальны;
• Стойкость к коррозии благодаря чистому материалу и герметичному соединению после опрессовки;
• Долгий срок службы — до 30 лет при правильном монтаже;
• Серый цвет позволяет легко отличить от медных гильз, предотвращая ошибки при сборке;
• Соответствие ГОСТ — гарантированная совместимость с другими компонентами системы.

Ограничения применения

• Не применяется для соединений под осевую нагрузку — нельзя использовать как точку крепления кабеля;
• Запрещено использование с медными жилами — вызывает гальваническую коррозию и разрушение контакта;
• Не рекомендовано для мобильных или вибрационных установок — возможен выход из строя при постоянных механических воздействиях;
• Требуется обязательное использование пресс-клещей — скручивание или пайка недопустимы.

Примеры использования

• Соединение фазных жил кабеля АСБ в распределительной камере 10 кВ;
• Объединение двух участков алюминиевого кабеля при замене повреждённого участка ЛЭП;
• Подключение ответвлений от основного кабеля в КТП;
• Ремонтные работы на старых кабельных линиях с алюминиевыми жилами.

Практические советы

• Перед монтажом всегда зачищайте жилы до металлического блеска и протирайте спиртом — оксидная плёнка снижает проводимость;
• Выбирайте пресс-матрицу точно по размеру гильзы — пере- или недопрессовка приводят к отказу;
• Проверяйте глубину вставки жилы — она должна полностью войти в гильзу, чтобы избежать “вылета” при нагрузке;
• Не используйте гильзу с видимыми дефектами — трещины, вмятины, следы коррозии — даже маленькие повреждения могут стать причиной перегрева;
• После монтажа обязательно проведите термографический контроль — выявляет плохие контакты до возникновения аварии.
