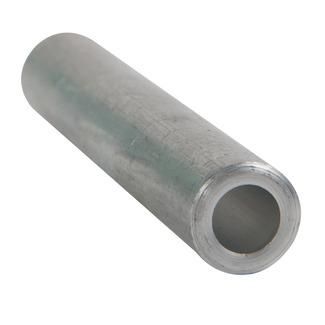

Гильза алюминиевая OptiKit C-GL-185 | 278165 КЭАЗ

Гильза алюминиевая OptiKit C-GL-185 КЭАЗ предназначена для надёжного соединения алюминиевых кабельных жил сечением 185 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, трансформаторных подстанциях и на объектах энергообеспечения, где требуется прочная и долговечная контактная группа.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-185 КЭАЗ используется для соединения и ответвления алюминиевых жил кабелей методом опрессовки или пайки. Подходит для работы в силовых цепях постоянного и переменного тока с номинальным напряжением до 10 кВ. Области применения: подземные и воздушные ЛЭП, распределительные устройства, камеры КРУ, пункты питания промышленного оборудования.

Технические характеристики

• Тип изделия: гильза алюминиевая
• Номинальное поперечное сечение: 185 мм2
• Материал: высокопurity алюминий (высокая проводимость, устойчивость к окислению)
• Наружный диаметр: 27 мм
• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от –40 C до +80 C
• Форма поперечного сечения: круглая
• Совместимость с кабелем: да (для алюминиевых жил сечением от 16 до 300 мм2)

Совместимость и монтаж

Гильза алюминиевая OptiKit C-GL-185 КЭАЗ совместима с кабелями и проводами, имеющими алюминиевые жилы сечением от 16 до 300 мм2. Для установки необходима специальная опрессовывающая матрица соответствующего размера - подходящая по форме и давлению. Убедитесь, что глубина захода жилы в гильзу полностью соответствует её внутренней длине. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация металла, плотное прилегание жилы к стенкам гильзы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 29322–2014 (IEC 60228) для медных и алюминиевых жил, а также нормам безопасности для изолированных соединений на напряжение до 10 кВ. Материал гильзы прошёл испытания на термическую стойкость и механическую нагрузку, обеспечивая безопасную работу даже при перегрузках.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности в месте соединения
• Стандартный наружный диаметр 27 мм позволяет легко помещать гильзу в изоляционные колпаки и муфты
• Широкий температурный диапазон (-40…+80 C) делает изделие пригодным для эксплуатации в суровых климатических условиях
• Произведено на заводе КЭAZ - известном производителе комплектующих для энергетики с контролируемым качеством сырья

Ограничения применения

• Не применяется для меди - материал несовместим с медными жилами
• Запрещён монтаж без предварительной подготовки поверхности жилы: удалите оксидную плёнку, используйте антиоксидантную смазку
• Не рекомендовано использование в средах с повышенной химической активностью (например, вблизи кислотных выбросов) без защиты корпуса
• Не предназначен для частых перемещений или вибраций - требует фиксированной установки

Примеры использования

• Соединение двух участков кабеля ААБл-10/185 в кабельной канализации
• Ответвление от основного кабеля к трансформатору на подстанции
• Объединение жил в распределительной шкафу КРУ-10 кВ
• Ремонт поврежденного участка кабеля в теплице или холодильном комплексе

Практические советы

• Перед монтажом всегда сверьте сечение жилы с номиналом гильзы - OptiKit C-GL-185 КЭАЗ рассчитана именно на 185 мм2, но допускает применение в диапазоне 16–300 мм2; лучше использовать ближайший по размеру вариант для максимальной надёжности
• Используйте только инструменты, одобренные производителем КЭАЗ для серий OptiKit L/C - некорректная матрица вызывает плохую опрессовку и риск нагрева
• После монтажа проведите контрольное замер сопротивления контакта - он не должен превышать значения для целостного кабеля
• Храните гильзы в сухом месте, избегайте попадания влаги - хотя материал устойчив, длительный контакт с водой может ускорить коррозию на торцевых поверхностях
