Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-4х(150-240) с болт. наконечн. Нева-Транс Комплект 22020172 Нева Транс

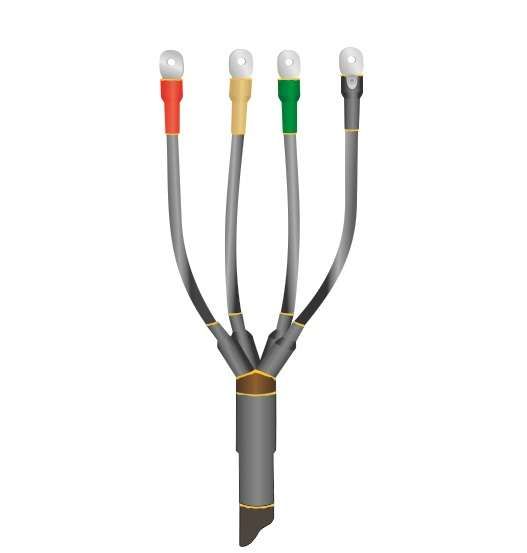

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(150-240) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных кабелей с изоляцией из полиэтилена или аналогичных материалов, без брони, сечением 150–240 мм2. Применяется как в помещениях, так и на открытой территории, обеспечивает надёжное соединение между кабелем и внешней проводкой через болтовые зажимы.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-4х(150-240) используется для завершения силового кабеля перед подключением к оборудованию - распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для кабелей с напряжением до 1 кВ, имеющих четыре жилы одинакового сечения: 150, 185 или 240 мм2. Конструкция позволяет выполнять оконцовку как в закрытых помещениях, так и на улице, даже при суровых условиях.

Технические характеристики

• Напряжение: до 1 кВ постоянного/переменного тока
• Сечение кабеля: 150, 185, 240 мм2 (четыре жилы)
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание с применением тепла
• Тип контакта: болтовые наконечники внутреннего и наружного монтажа
• Материал корпуса: модифицированный термоусаживаемый полимер

Совместимость и монтаж

Муфта совместима исключительно с четырёхжильными кабелями указанного сечения и типом изоляции. Для монтажа требуется подготовить разделку кабеля: зачистить жилы, удалить внешнюю оболочку и экран (при наличии). После этого все элементы муфты одеваются на кабель в порядке сборки, указанным в инструкции производителя. Обязательно прогревается термоусаживаемая трубка с помощью газовой горелки или специального фена до равномерного сужения материала. Болтовые наконечники затягиваются моментом, рекомендованным для выбранного сечения жилы. Не допускается использование механических средств для принудительного растяжения или деформации термоусаживаемых частей.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасный материал, не содержит свинца и других запрещённых веществ

Преимущества

• Герметичная конструкция предотвращает попадание влаги и пыли внутрь соединения
• Устойчивость к УФ-излучению и атмосферным осадкам делает её пригодной для наружной установки
• Широкий диапазон рабочих температур - от Arctic до тропиков
• Один комплект поддерживает три варианта сечения - снижает потребность в запасах
• Болтовые наконечники обеспечивают прочное и проверяемое электрическое соединение

Ограничения применения

• Не кабели с металлической броней - требуются другие типы муфт
• Запрещено использовать с кабелями сечением менее 150 мм2 или более 240 мм2
• Не предназначен для многожильных кабелей с различным сечением жил
• Требуется наличие оборудования для нагрева - обычная горелка или фен; нельзя монтировать без них
• Не следует применять в местах с постоянным воздействием открытого пламени или высокими температурами выше +50 C

Примеры использования

• Оконцовка кабеля питания на выходе из распределительного шкафа
• Подключение кабеля к двигателям насосов, вентиляторов, конвейеров
• Присоединение кабеля к трансформаторному пункту на улице
• Обустройство ответвлений в системах энергообеспечения объектов ЖКХ, промышленных цехов, линий связи

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр изоляции
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 1 час перед установкой - это повысит эластичность полимера
• При прогреве начинайте с центральной части термотрубки, двигаясь к краям - так избежите образования воздушных пузырей
• Затягивайте болтовые наконечники согласно таблице крутящего момента для медных жил нужного сечения - перегрузка вызывает повреждение контактной поверхности
• После монтажа проверьте целостность термоусаженной оболочки - она должна плотно облегать кабель без вздутий и трещин
