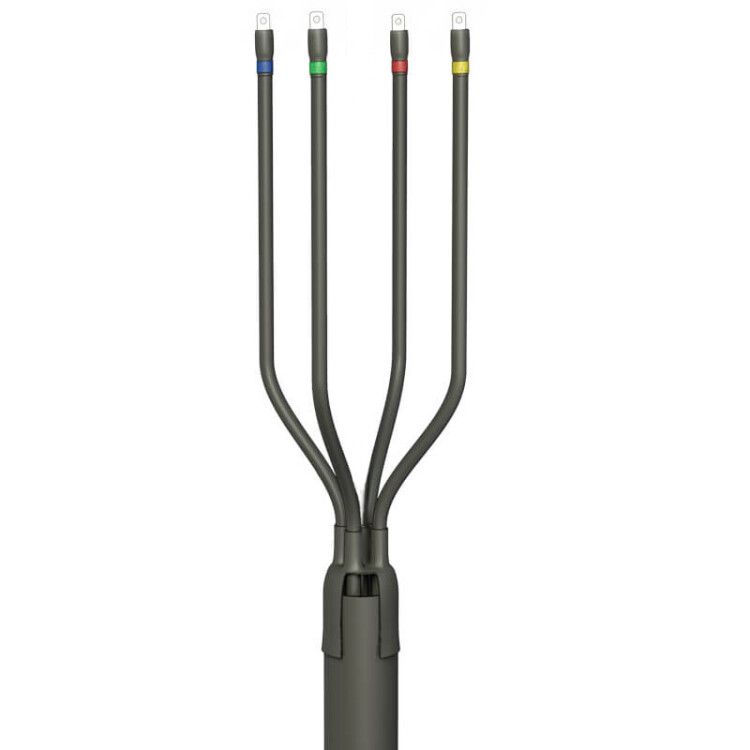

Муфта кабельная концевая универс. 1кВ 4 ПКВ(Н)Тп-1 (150-240) с наконечниками (пластик без брони) ГОФРОМАТИК zeta20626 ЗЭТА

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тп-1 (150-240) с наконечниками (пластик без брони) от ЗЭТАРУС предназначена для надежного оконцевания четырехжильных кабелей с полиэтиленовой изоляцией без брони на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа. Устройство обеспечивает герметичную изоляцию и механическую фиксацию с помощью термоусаживаемых элементов и готовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)Тп-1 используется для завершения кабельных линий - то есть для создания безопасного и герметичного перехода от кабеля к оборудованию: автоматическим выключателям, распределительным щитам, трансформаторам, двигателям. Применяется там, где требуется изоляция и защита концов кабеля от внешних воздействий. Подходит для монтажа в помещениях, на улице, в шкафах, колодцах и других условиях, где возможны перепады температур и влага.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип исполнения: термоусаживаемая
• Материал изоляции: полиэтилен
• Наличие наконечников: да (болтовые, совместимы с алюминиевой и медной жилой)
• Защитный покров: есть (дополнительная механическая и химическая защита)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта рассчитана исключительно на кабели с пластиковой (полиэтиленовой) изоляцией без брони. Не подходит для бронированных, бумажных или маслонаполненных кабелей. Для монтажа необходим нагревательный прибор (газовая горелка или тепловая пушка) для равномерного усыхания всех элементов. Наконечники уже установлены - их необходимо просто закрепить на жилах кабеля с помощью гаек и болтов. Диаметр кабеля перед заходом в муфту должен соответствовать заявленному сечению 150–240 мм2. Перед сборкой обязательно удалите все острые кромки изоляции и металлической оплетки.

Безопасность и стандарты

Муфта выполнена в соответствии с требованиями к изоляционным системам для кабелей до 1 кВ. Материалы устойчивы к старению, ультрафиолету и агрессивным средам. Герметизация достигается благодаря термоплавкому клею внутри перчатки - он заполняет микрозазоры при нагреве, предотвращая попадание влаги. Защитный покров повышает устойчивость к механическим повреждениям и химическому воздействию.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: перчатка, трубки, манжеты, наконечники
• Наконечники совместимы с медью и алюминием - не требуют замены при смене типа жилы
• Высокая степень защиты IP67 после монтажа - устойчивость к пыли и временному погружению в воду
• Широкий температурный диапазон позволяет использовать в суровых климатических зонах
• Не требует специальных инструментов кроме нагревателя и обычного набора для работы с кабелем

Ограничения применения

• Не применяется для кабелей с металлической броней - не обеспечит герметизацию и прочность
• Не рекомендовано использование на кабелях с сечением менее 150 мм2 или более 240 мм2 - риск недостаточного контакта или деформации
• Требуется точное соблюдение технологии нагрева: перегрев приведёт к прожигу материала, недогрев - к плохой адгезии клея
• Не предназначен для постоянного погружения в воду - допускается лишь временное воздействие

Примеры использования

• Оконцевание кабеля КВВГ 4×185 перед подключением к частотному преобразователю на производстве
• Монтаж конца кабеля ААБл 4×240 в распределительном пункте на открытой площадке
• Завершение линии питания насосной станции с использованием алюминиевых жил
• Подключение кабеля к ящику управления в холодном регионе (температура зимой ниже –40 C)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр изоляции
• Нагревайте муфту равномерно, начиная с центра перчатки и двигаясь к краям - это предотвратит образование воздушных пузырей
• После усадки убедитесь, что наконечники плотно прилегают к жилам - проверьте затяжку болтов моментом, указанным в документации оборудования
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие экстремальных температур снижает эластичность материалов
• Если кабель имеет экран или броню - они должны быть правильно заземлены вне муфты; сама муфта не предназначена для их соединения
