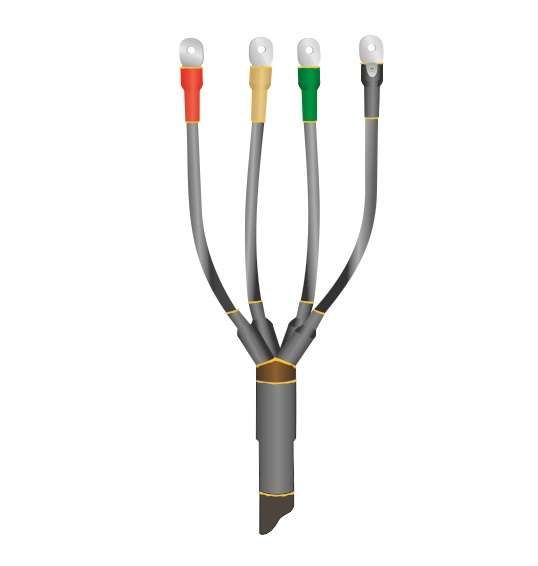

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-4х(150-240) с болт. наконечн. Нева-Транс Комплект 22040108 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(150-240) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как в помещениях, так и на открытой территории, обеспечивает надёжный контакт через предустановленные болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(150-240) с болтовыми наконечниками используется для завершения кабельных линий напряжением до 1000 В. Подходит для кабелей сечением 150, 185 и 240 мм2, имеющих пластмассовую изоляцию и отсутствие металлической брони. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты на открытом воздухе, здания с повышенными требованиями к пожарной безопасности - больницы, школы, метро, торговые центры.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимер с негорючими свойствами (нг-LS)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, готовые к подключению
• Гарантированная долговечность: более 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS 4х(150-240) с болтовыми наконечниками совместима исключительно с кабелями без брони и с изоляцией из ПВХ, XLPE или аналогичных полимеров. Для монтажа требуется подготовить разделку кабеля по технологии, указанной в руководстве производителя. Процедура выполняется с применением теплогенерирующего оборудования: газовая горелка или профессиональный фен с регулируемой температурой (не ниже 200 C). После нагрева полимерные элементы равномерно усаживаются вокруг кабеля, формируя плотное, водонепроницаемое соединение. Болтовые наконечники уже установлены - достаточно зачистить жилы, вставить их в наконечники и затянуть моментом 10–12 Нм.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимизируют дымообразование и токсичность газов при возгорании
• Выдержала независимые испытания на пожарную безопасность и электроизоляционную прочность
• Сертифицирована Росстандартом РФ

Преимущества

• Заранее смонтированные болтовые наконечники снижают время установки и риск некачественной сборки
• Полимерная конструкция устойчива к перепадам температур, влаге и УФ-излучению
• Не требует дополнительной изоляции после монтажа
• Экологически безопасна: не содержит хлора, свинца и других опасных веществ
• Подходит для внутренних и внешних работ - один тип муфты решает две задачи

Ограничения применения

• Не для кабелей с металлической броней, стальной оплёткой или алюминиевой оболочкой
• Не рекомендовано использовать с кабелями сечением менее 150 мм2 или более 240 мм2 - возможны протечки или недостаточная механическая нагрузка
• Не предназначен для постоянного погружения в воду - допускается лишь временное воздействие (IP67)
• Требуется точное соблюдение температурного режима при термоусадке: переусадка повредит материал, недостаточный прогрев - вызовет плохую адгезию

Примеры использования

• Оконцовка кабеля ВВГнг-LS 4×185 перед подключением к шинному блоку в распределительном щите
• Завершение кабельной линии 4×240 от трансформатора к ящику автоматического ввода резерва (АВР)
• Монтаж на столбах ЛЭП 0,4 кВ в условиях сурового климата (Сибирь, Дальний Восток)
• Обустройство выходов кабелей из земли в кабельной канализации на промплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2; другие значения не подходят
• Защитите место работы от ветра и осадков во время термоусадки - даже капля воды может попасть между слоями
• Используйте только специальные термофены с контролируемой температурой; обычная бытовая фена не справится
• Проверяйте целостность усадочных трубок после остывания: они должны полностью облегать кабель без пузырей и складок
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении хотя бы 2 часа
• Сохраняйте документацию и сертификаты - они обязательны для прохождения приемки Энергонадзора
