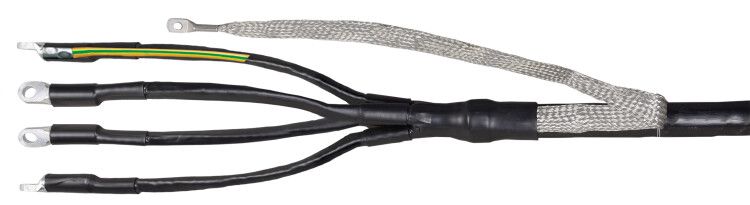

Муфта концевая ПКВ(Н)тпбэ 4х150/240 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-150240XZ

Муфта концевая ПКВ(Н)тпбэ 4х150/240 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2, обеспечивает надёжную изоляцию и заземление при наружной установке. Муфта ПКВ(Н)тпбэ 4х150/240 выполнена из термоусаживаемого полимера, не требует болтовых соединений и рассчитана на срок службы 30 лет.

Назначение и область применения

Муфта ПКВ(Н)тпбэ 4х150/240 используется для оконцевания четырёхжильных силовых кабелей с ПВХ/СПЭ изоляцией и бронёй или экранированием. Применяется исключительно вне помещений - на опорах, в кабельных колодцах, на фасадах зданий, в открытой проводке. Подходит для подключения оборудования, где требуется вывод кабеля в распределительные устройства, трансформаторы, щиты или двигатели.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 150–240 мм2
• Тип изоляции: ППД (полиэтилен пропиленовый диэлектрик) / ПВХ/СПЭ
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Заземление: в комплекте - контакт с роликовыми пружинами для надёжного соединения с бронёй кабеля

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х150/240 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Установка выполняется методом термоусадки: после подготовки кабеля (зачистка, обработка) муфта надевается на жилы, затем равномерно нагревается тепловым феном до плотного обтягивания. Болтовые наконечники не предусмотрены - подключение жил осуществляется через клеммы или шины внутри распределительного устройства. Контакт заземления выполнен с роликовыми пружинами, которые обеспечивают надёжное соединение с металлической бронёй кабеля без дополнительных инструментов.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 4х150/240 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую безопасность при работе в условиях повышенной влажности, перепадах температур и воздействии ультрафиолета. Наличие IP67 позволяет использовать изделие в условиях прямого контакта с осадками и запылённой средой. Полимерная оболочка не поддерживает горение и устойчива к химическим воздействиям.

Преимущества

• Отсутствие болтовых соединений снижает риск коррозии и упрощает монтаж
• Роликовые пружины для заземления обеспечивают надёжный контакт без сварки или болтов
• Термоусадка даёт однородную, герметичную изоляцию без воздушных пузырей
• Высокая механическая прочность и долгий срок службы (30 лет)
• Устойчивость к УФ-излучению и атмосферным воздействиям

Ограничения применения

• Не применяется для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможен разрыв или недостаточное облегание
• Не предназначен для внутренней установки в помещениях - хотя имеет функциональную возможность, сертифицирован только для наружного монтажа
• Требуется использование теплового фена мощностью не ниже 1000 Вт для равномерного прогрева
• Не совместим с кабелями без брони или экрана - отсутствует механизм заземления для неметаллических оболочек
• Не рекомендуется применять при температуре окружающей среды ниже –30 C без предварительного согрева изделия

Примеры использования

• Оконцевание кабеля АВБбШв-1 4×185 от трансформаторной подстанции до цехового щита
• Подключение кабеля ВВГЭ 4×240 от столба ЛЭП к распределительному пункту на территории завода
• Присоединение кабеля ПвБбШв-1 4×150 к частному насосу на улице
• Завершение трассы кабеля в кабельном колодце с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допуск +-10%, но лучше выбирать кабель с сечением 185–210 мм2 для лучшего прилегания
• При зачистке брони оставьте минимум 10–15 см свободного участка для надёжного контакта с пружинами
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - избегайте перегрева одного места
• Не используйте газовую горелку - она создаёт локальные точки перегрева и повреждает материал
• Проверяйте целостность термоусадки после остывания: поверхность должна быть гладкой, без вздутий и трещин
• Храните муфту в сухом месте при температуре +5...+30 C - заморозка может изменить эластичность материала
